Сосредоточенные расходы
Коммунально-бытовые предприятия |
I район |
II район |
А.(Бани) пропускная способность, чел./ч продолжительность работы, часы
Б.(Прачечные) пропускная способность сухого белья, кг/см количество смен
Г.(Больницы) число коек
Д.(Гостиницы) число мест
Ж.(школа-интернат) число учащихся
З.(Столовая) Количество условных блюд, сут Продолжительность работы, часы
|
130 700-2300
- -
190
160
200
- - |
- -
2500 000-2400
-
-
-
5600 600-2200 |
Промышленное предприятия
Наимено- вание промыш- ленного пред- приятия |
№ смены |
Смены по часам суток |
Количество трудящихся |
Производственные сточные воды |
|||||
всего, чел |
по цехам, % |
% прини-мающих душ по цехам |
кол-во по сменам, м3/см |
коэффи- циент неравно- мерности, КН |
|||||
хол. |
гор. |
хол. |
гор. |
||||||
№1 |
I II III |
16–24 8–16 0 – 8 |
1900 1500 600 |
75 |
25 |
30 |
70 |
2100 1800 1200 |
1 |
4.2. Выбор системы и схемы водоотведения. Трассировка водоотводящих сетей
Систему и схему водоотведения выбирают как комплекс инженерных сетей и сооружений для надежного и длительного обслуживания жилых и производственных объектов с учетом принятой системы водоснабжения, рационального использования водных ресурсов, санитарно-гигиенических и технико-экономических требований.
Учитывая рельеф местности, санитарно-гигиенические и технико-экономические требования принимаем неполную раздельную систему водоотведения по пониженной грани.
Трассировку сети производят таким образом: сначала главный коллектор, коллектора бассейнов канализования и уличную сеть.
Очистные сооружения расположены вниз по течению реки за населенным пунктом. Сточные воды после очистки сбрасываются в реку.
4.3. Определение расходов сточных вод
Расходы сточных вод, поступающие в бытовую водоотводящую сеть, определяются раздельно для населения и для промышленных предприятий.
В свою очередь расходы сточных вод разбиваются на две группы: для населения, постоянно проживающего в поселке и для населения, временно проживающего в поселке.
4.3.1. Определение расходов сточных вод, поступающих от населения
Расход сточных вод зависит от численности населения, степени благоустройства зданий и географического расположения населенного пункта.
Число жителей по каждому району N, чел определяют по формуле [2]
,
(4.1)
где F - площадь района, га, (таблица 4.1);
Р - плотность населения, чел./га.
га;
чел/га
га;
чел/га

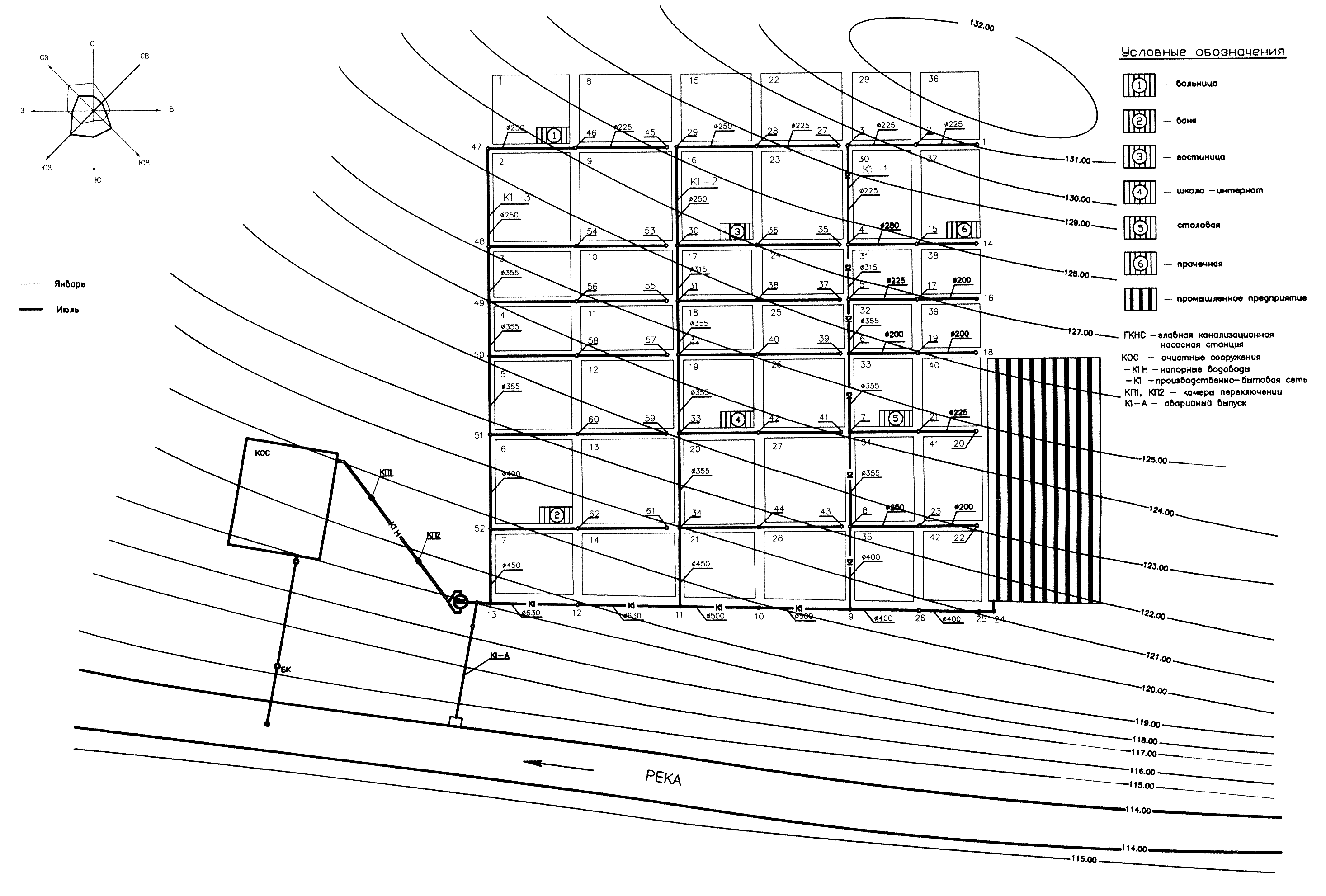

Рисунок 4.1 Генплан поселка с трассировкой производственно-бытовой водоотводящей сети
Таблица 4.1 заполняется следующим образом. В первую графу заносятся номера кварталов, а во вторую графу величины площади стока каждого квартала.
Таблица 4.1 - Ведомость площадей стока и средних расходов
-
№ квартала
Величина площади стока, га
Удельный расход (модуль стока), л/с·га
Средний расход с площади стока,
л/с
1
2
3
4
І район
1
4,72
1,360
6,42
2
6,10
8,30
3
3,11
4,23
4
3,22
4,38
5
4,72
6,42
6
5,87
7,98
7
4,14
5,63
8
5,74
7,81
9
7,42
10,09
10
3,78
5,14
11
3,92
5,33
12
5,74
7,81
13
7,14
9,71
14
5,04
6,85
15
4,51
6,13
16
5,83
7,93
17
2,97
4,04
18
3,08
4,19
19
4,51
6,13
20
5,61
7,63
21
3,96
5,39
Σ 101,13 га
Σ 137,54 л/с
ІІ район
22
4,92
1,353
6,66
23
6,36
8,61
24
3,24
4,38
25
3,36
4,55
26
4,92
6,66
27
6,12
8,28
28
4,32
5,84
29
3,69
4,99
30
4,77
6,45
Продолжение таблицы 4.1
-
1
2
3
4
31
2,43
1,353
4,45
32
2,52
3,41
33
3,69
4,99
34
4,59
6,21
35
3,24
4,38
36
3,59
4,86
37
4,64
6,28
38
2,36
3,19
39
2,45
3,31
40
3,59
4,86
41
4,46
6,03
42
3,15
4,26
Σ 82,41 га
Σ 112,65 л/с
Итого: 183,54 га 250,19 л/с
чел
чел
Среднесуточный
расход бытовых сточных вод
,
м3/сут
определяется по формуле [2]
,
(4.2)
где q - удельное водоотведение на одного человека, л/сут·чел, принимаем 320 л/сут таблица 1 [3]
м3/сут
м3/сут
м3/сут
(4.3)
Среднесекундный
расход сточных вод
,
л/с определяется по формуле:
л/с
л/с
Согласно этого
расчета общий коэффициент часовой
неравномерности притока сточных вод
определяется по [1] для каждого района
по отдельности:
;
4.3.2. Определение сосредоточенных расходов сточных вод
К сосредоточенным расходам относится расходы сточных вод от общественных зданий, объектов культурно-бытового назначения, гостинец [2,6].
Все сосредоточенные расходы сточных вод разбиваются на три группы:
1) входящие в общую норму водоотведения;
2) не входящие в эту норму, но поступающие в сеть из зоны жилой
застройки;
3) поступающие от промышленных предприятий.
4.3.2.1. Определение сосредоточенных расходов, входящих в удельное водоотведение
Расход от бани
Среднесуточный
расход воды от бани
,
м3/сут
определяется по формуле
м3/сут,
(4.4)
где m1 = 130 чел./ч - число моющихся в бане;
qбн = 180 л на 1 моющегося - норма расхода воды на одного
моющегося [4];
tбн = 16 ч - продолжительность работы бани.
Расчетный расход
воды
,
л/с определяется по формуле
м3/сут,
(4.5)
где kбн = 1,0.
Расход от прачечной
Среднесуточный
расход воды от прачечной
,
м3/сут
определяется по формуле
м3/сут,
(4.6)
где m1 = 7500 кг/сут сухого белья в сутки - пропускная способность прачечной в сутки;
qпрач = 75 л на 1 кг сухого белья – норма расхода воды на 1 кг сухого белья [3].
Расчетный расход
воды
,
л/с определяется по формуле
л/с,
(4.7)
где Кпрач. = 1,0;
tпрач. = 24 ч.
Расход от столовой
Среднесуточный
расход воды от столовой
,
м3/сут
определяется по формуле
м3/сут,
(4.8)
где m1 = 5600 условных блюд в сутки;
qстол = 16 л на 1 условное блюдо – норма расхода воды на одно условное блюдо [3].
Расчетный расход
воды
,
л/с определяется по формуле
л/с,
(4.9)
где kстол. = 3;
tстол. = 16 ч.
Расход от больницы
Среднесуточный
расход воды от больницы
,
м3/сут
определяется по формуле
м3/сут,
(4.10)
где m1 = 190 коек;
qбольн = 115 л/сут на 1 койку - норма расхода воды в сутки на одну койку с санузлами, приближенными к палатам [3].
Расчетный расход
воды
,
л/с определяется по формуле
л/с,
(4.11)
где kбольн = 2,5;
tбольн = 24 ч.
Расход от школы-интерната
Среднесуточный
расход воды от школы-интерната
,
м3/сут
определяется по формуле
м3/сут,
(4.12)
где m1 = 200 учащихся;
qшк. = 70 л на 1 учащегося - норма расхода воды в сутки на одного учащегося [3].
Расчетный расход
воды
,
л/с определяется по формуле
л/с,
(4.13)
где kшк.-инт. = 2;
tшк.-инт. = 24 ч.
Результаты расчетов сводятся в таблицу 4.2.
Таблица 4.2 - Сосредоточенные расходы, входящие в удельное водоотведение
Наиме- нова- ние |
Ед.изм. |
Пропуск- ная способ- ность |
Число часов работы |
Норма на ед., л |
Средне- суточ- ный расход, м3/сут |
Коэф- фициент часовой неравно- мерности |
Расчет- ный расход, л/с
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Баня |
чел/ч |
130 |
16 |
180 |
374,4 |
1,0 |
6,5 |
Прачеч-ная |
кг/см |
2500 |
24 |
75 |
562,5 |
1,0 |
6,51 |
Столовая |
|
5600 |
16 |
16 |
89,6 |
3,0 |
4,67 |
Больница |
чел/сут |
190 |
24 |
115 |
21,85 |
2,5 |
0,63 |
Школа- интернат |
чел/сут |
200 |
24 |
70 |
14,0 |
2,0 |
0,32 |
