2.5. Определение расчетных расходов по участкам водоотводящей сети

При определении расчетного расхода на участке сети допускается, что весь расход с квартала поступает в начало участка и не меняется в его пределах.

Расчетный расход сточных вод на участке сети q_расч, л/с определяется по формуле [1]

, (2.14)

где q_бок. - расход, поступающий с бокового коллектора, л/с;

q_попут. - попутный расход, поступающий с прилегающего квартала, л/с;

q_транз. - транзитный расход, поступающий из вышележащих расчетных участков, л/с;

К_н - общий коэффициент неравномерности;

q_соср. - сосредоточенный расход, поступающий от промышленных и коммунально-бытовых предприятий, определяемый как сумма местных сосредоточенных расходов (от предприятий расположенных на данном участке) и транзитных – от предприятий расположенных на вышележащих участках сети.

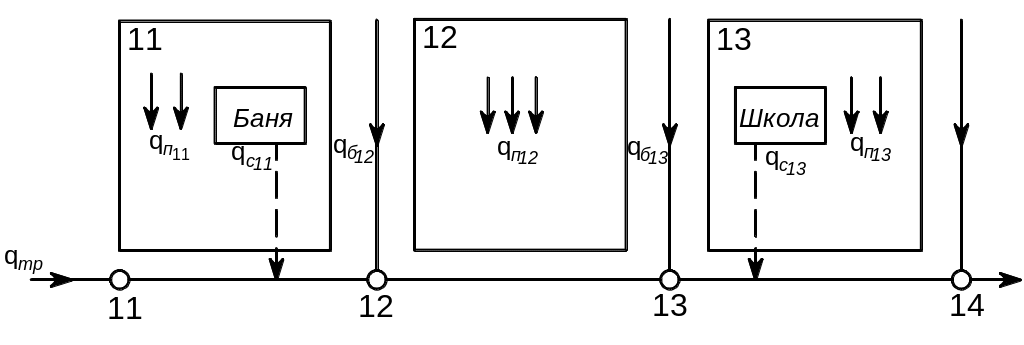

Рисунок 2.1 - Расчетная схема определения расчетных расходов

Таблица 2.5 - Сводная таблица притока сточных вод на ГКНС по часам суток

Часы суток	Приток сточных вод
	расход от населения		cосредоточенные расходы
			баня	прачечная	столовая		больница		гостиница		школа		гараж
	%	м3	м3	м3	%	м3	%	м3	%	м3	%	м3	м3
1	2	3	4	5	6	7	8	9	10	11	12	13	14

Продолжение таблицы 2.5

Приток сточных вод								Суммарный расход
промышленное предприятие
технологическиерасходы	хозяйственно- бытовые расходы				душевые расходы		Общий расход
	хол. цех		гор. цех		хол. цех	гор. цех
м3	%	м3	%	м3	м3	м3	м3	м3	%
15	16	17	18	19	20	21	22	23	24

На участке 11-12 расчетный расход складывается из попутного q_п11, транзитного q_mp и сосредоточенного q_с11. На участке 12-13 – из попутного q_п12, бокового q_б12 и транзитного расхода с участка 11-12. На участке 13-14 – из попутного q_п13, бокового q_б13, сосредоточенного q_с13 и транзитного с участка 12-13.

Для участка 11-12 сосредоточенный расход q_с11 является местным, а для участка 13-14 - транзитным. Расчет ведется в табличной форме (таблица 2.6).

Таблица 2.6 - Определение расчетных расходов сточных вод

№ расчетного участка	Шифры площадей стока или участков сети для определения расходов
	попутного			бокового		транзитного
1		2	3		4

Продолжение таблицы 2.6

Средние расходы от кварталов, л/с				Коэффициент общей неравномерности, Кн
попут.	бок.	транз.	общ.
5	6	7	8	9

Продолжение таблицы 2.6

Расчетные расходы, л/с
от населения	сосредоточенные расходы, л/с				суммарный расход л/с
	попут.	бок.	транз.	общ.
10	11	12	13	14	15

Общий коэффициент неравномерности принимается из СНиП [1] взависимости от расхода интерполированием.

Проверочные данные:

1. Согласно расчетам средние расходы от кварталов около ГКНС в таблице 2.1 (графа 8) и таблице 2.6 (графа 4) должны совпадать.

2. Согласно расчетам суммарный расчетный расход около ГКНС в таблице 2.6 (графа 15) и максимально часовой расход в таблице 2.5 (графа 24) могут отличаться друг от друга максимум на 3-5%, что допускается при расчете, если больше, то необходимо пересчитать, значит допущена ошибка.

2.6. Определение глубины заложения водоотводящих сетей

Минимальная глубина заложения трубопроводов принимается исходя из следующих условий:

- исключение промерзания труб;

- исключение механического разрушения труб под воздействием внешних нагрузок;

- обеспечение самотечного присоединения к трубопроводам внутриквартальных сетей и боковых веток.

В целях исключения механического разрушения трубопроводов от внешних нагрузок, возникающих в городских условиях, глубина заложения должна быть не меньше 0,7 м от верха трубопровода [6], а для предохранения сети от повреждений тяжелым автотранспортом минимальную глубину заложения уличной сети следует принимать не менее 1,5м от верха трубы [11].

Следовательно минимальная глубина заложения трубопровода до лотка h_min, м определяется по формуле [6]

, (2.15)

где d – диаметр трубопровода, м.

При отсутствии данных по опыту эксплуатации минимальная глубина заложения трубопровода до лотка h_min ,м определяется по формуле [6]

, (2.16)

где h_пром - глубина промерзания грунта (рис. 2.2) (см.Приложение Б);

а - величина, зависящая от диаметра трубопровода;

а = 0,3м – при диаметре трубопровода до 500мм;

а = 0,5м – при диаметре трубопровода более 500мм.

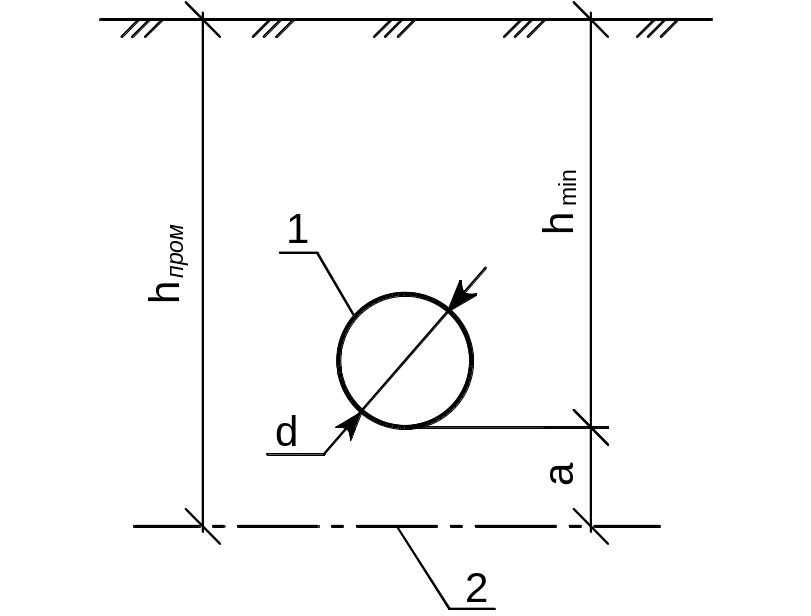

Рисунок 2.2 Схема глубины заложения трубопровода

1 – трубопровод; 2 – граница мерзлого грунта.

При этом должно выполняться условие [11]

h_min = h_пром. – a > 0,7 + d (2.17)

Наибольшая глубина заложения самотечных коллекторов при производстве работ открытым способом принимается: 45 м – в скальных грунтах; 56 м – в мокрых плывунных и 78 м – в сухих нескальных [6].

Минимально допустимая глубина уличной сети в начальной точке H, м определяется по формуле [6]

, (2.18)

где i_min = 0,008-0,01 - минимальный уклон трубопровода внутриквартальной сети [6];

(L+l) - суммарная длина внутриквартальной сети и соединительной ветки, м;

z_н - отметка поверхности земли в начале внутриквартальной сети, м;

z_к - отметка поверхности земли в конце внутриквартальной сети, м;

м - разница в отметках между лотками уличной и внутриквартальной сети [5].

Отметки z_н, z_к и (L+l) , берутся из генплана.

а)

б)

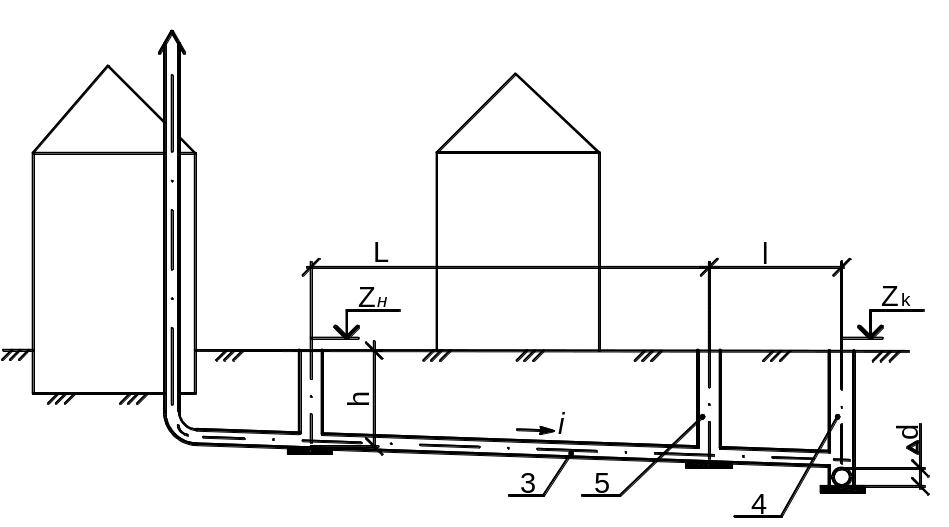

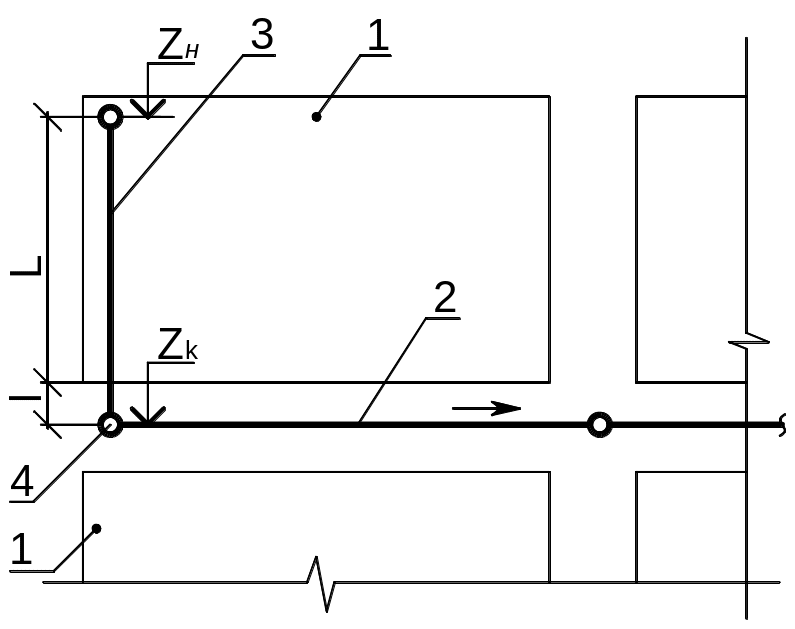

Рисунок 2.3 Схемы к определению начальной минимальной глубины заложения уличного трубопровода: а - план участка; б - продольный профиль по трубопроводу; 1 - квартал; 2 - трубопровод уличной сети; 3 - трубопровод внутриквартальной сети; 4 - канализационный колодец уличной сети; 5 - контрольный колодец.

Результаты расчетов сводятся в таблицу 2.7.

Таблица 2.7 - Определение глубины заложения трубопроводов

№ колодца	imin	L + l,м	zн, м	zк, м	H,м
1	2	3	4	5	6
