4.3.6. Определение глубины заложения водоотводящих сетей
Населенный пункт находится в Московской области.
hпром. = 1,35 м - глубина промерзания грунта для Московской области.
м,
(4.50)
где а = 0,3 м - при диаметре трубопровода до 500 мм;
Начальная глубина заложения трубопроводов определяется по формуле [4]
,м,
(4.51)
где imin - минимальный уклон трубопровода внутриквартальной сети [6];
(L+l) - суммарная длина внутриквартальной сети и соединительной ветки;
zн - отметка поверхности земли в начале внутриквартальной сети, м;
zк - отметка поверхности земли у колодца уличной сети, м;
= 0,05 м - разница в
отметках между лотками уличной и
внутриквартальной сети.
Расчет ведется в табличной форме. Результаты расчетов сводятся в таблицу 4.7.
В данном случае уклоны принимаем взависимости от поверхности земли, а начальную глубину заложения уличной сети не менее 1,5 м [11], т.к. населенный пункт находится в Московской области.
Таблица 4.7 - Определение глубины заложения трубопроводов
№ колодца |
imin |
L+l, м |
Zн, м |
Zk, м |
Н, м |
1 |
2 |
3 |
4 |
5 |
6 |
КК 1 |
0,007 |
200 |
132,0 |
131,0 |
1,50 |
КК 27 |
0,011 |
200 |
131,3 |
129,5 |
1,50 |
КК 45 |
0,008 |
200 |
129,5 |
128,1 |
1,55 |
КК 14 |
0,011 |
270 |
130,7 |
128,15 |
1,52 |
КК 16 |
0,009 |
135 |
128,0 |
127,2 |
1,52 |
КК 18 |
0,01 |
130 |
127,0 |
126,2 |
1,60 |
КК 20 |
0,0085 |
210 |
126,1 |
124,8 |
1,59 |
КК 25 |
0,0096 |
220 |
122,9 |
121,2 |
1,51 |
КК 22 |
0,006 |
265 |
124,15 |
123,1 |
1,64 |
4.3.7. Гидравлический расчет производственно-бытовой водоотводящей сети
Расчет ведется в табличной форме. Результаты расчетов заносятся в таблицу 4.8. Одновременно с гидравлическим расчетом ведется построение продольного профиля рассчитываемого коллектора.
№ участка |
Расчет - ный расход, л/с |
Длина участка, L, м |
Уклон, i |
Паде - ние уклона, Н, м |
Диаметр, D, мм |
Ско– рость, V,м/с
|
Наполнение
|
Отметки, м |
Глубина заложения, м |
|||||||
поверхности земли |
поверхности воды |
дна канала |
||||||||||||||
h/d |
h, м |
в нач. |
в кон. |
в нач. |
в кон. |
в нач. |
в кон. |
в нач. |
в кон. |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
К1 -1 |
||||||||||||||||
1-2 |
12,15 |
180 |
0,005 |
0,90 |
225 |
1,04 |
0,57 |
0,13 |
131,00 |
130,35 |
129,63 |
128,73 |
129,50 |
128,60 |
1,50 |
1,75 |
2-3 |
20,69 |
210 |
0,005 |
1,05 |
225 |
1,04 |
0,57 |
0,13 |
130,35 |
129,55 |
128,73 |
127,68 |
128,60 |
127,55 |
1,75 |
2,00 |
3-4 |
20,69 |
300 |
0,009 |
2,70 |
225 |
1,32 |
0,47 |
0,11 |
129,55 |
127,60 |
127,68 |
124,98 |
127,57 |
124,87 |
1,98 |
2,73 |
4-5 |
48,96 |
165 |
0,007 |
1,16 |
315 |
1,47 |
0,51 |
0,16 |
127,60 |
126,60 |
124,98 |
123,82 |
124,82 |
123,66 |
2,78 |
2,94 |
5-6 |
61,81 |
165 |
0,008 |
1,32 |
355 |
1,66 |
0,45 |
0,16 |
126,60 |
125,60 |
123,82 |
122,50 |
123,66 |
122,34 |
2,94 |
3,16 |
6-7 |
72,63 |
245 |
0,008 |
1,96 |
355 |
1,71 |
0,50 |
0,18 |
125,60 |
124,10 |
122,50 |
120,54 |
122,32 |
120,36 |
3,28 |
3,74 |
7-8 |
91,66 |
280 |
0,007 |
1,96 |
355 |
1,72 |
0,60 |
0,21 |
124,10 |
122,20 |
120,54 |
118,58 |
120,33 |
118,37 |
3,77 |
3,83 |
8-9 |
110,35 |
240 |
0,007 |
1,68 |
400 |
1,80 |
0,56 |
0,22 |
122,20 |
120,45 |
118,58 |
116,90 |
118,36 |
116,68 |
3,84 |
3,77 |
Главный коллектор - К1 |
||||||||||||||||
9-10 |
221,53 |
275 |
0,005 |
1,38 |
500 |
1,80 |
0,69 |
0,34 |
120,45 |
119,90 |
116,90 |
115,52 |
116,56 |
115,18 |
3,89 |
4,72 |
10-11 |
229,64 |
240 |
0,005 |
1,20 |
500 |
1,80 |
0,71 |
0,35 |
119,90 |
119,50 |
115,52 |
114,32 |
115,17 |
113,97 |
4,73 |
5,53 |
11-12 |
355,91 |
310 |
0,004 |
1,24 |
630 |
1,85 |
0,68 |
0,43 |
119,50 |
118,90 |
114,32 |
113,08 |
113,89 |
112,65 |
5,61 |
6,25 |
12-13 |
364,80 |
265 |
0,004 |
1,06 |
630 |
1,85 |
0,70 |
0,44 |
118,90 |
118,10 |
113,08 |
112,02 |
112,69 |
111,58 |
6,25 |
6,52 |
13 - ГКНС |
499,06 |
50 |
0,0035 |
0,18 |
710 |
1,86 |
0,74 |
0,53 |
118,10 |
117,90 |
112,02 |
111,84 |
111,49 |
111,31 |
6,61 |
6,59 |
Приток 15-4 |
||||||||||||||||
14-15 |
21,58 |
180 |
0,0046 |
0,83 |
225 |
1,02 |
0,60 |
0,14 |
128,15 |
127,85 |
126,77 |
125,94 |
126,63 |
125,80 |
1,52 |
2,05 |
15-4 |
32,48 |
210 |
0,004 |
0,84 |
280 |
1,06 |
0,56 |
0,16 |
127,85 |
127,60 |
125,94 |
125,10 |
125,78 |
124,94 |
2,07 |
2,66 |
Приток 17-5 |
||||||||||||||||
16-17 |
7,98 |
180 |
0,006 |
1,08 |
200 |
0,89 |
0,38 |
0,08 |
127,20 |
126,10 |
125,76 |
124,68 |
125,68 |
124,60 |
1,52 |
1,50 |
17-5 |
17,50 |
210 |
0,004 |
0,84 |
225 |
0,91 |
0,55 |
0,12 |
126,10 |
126,60 |
124,68 |
123,84 |
124,56 |
123,72 |
1,54 |
2,88 |
Приток 19-6 |
||||||||||||||||
18-19 |
8,28 |
180 |
0,006 |
1,08 |
200 |
0,90 |
0,38 |
0,08 |
126,20 |
125,90 |
124,68 |
123,60 |
124,60 |
123,52 |
1,60 |
2,38 |
19-6 |
15,86 |
210 |
0,005 |
1,05 |
200 |
0,97 |
0,59 |
0,12 |
125,90 |
125,60 |
123,60 |
122,55 |
123,48 |
122,43 |
2,42 |
3,17 |
Таблица 4.8 – Ведомость гидравлического расчета водоотводящей сети
Продолжение таблицы 4.8
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
Приток 21-7 |
||||||||||||||||
20-21 |
16,82 |
180 |
0,004 |
0,72 |
225 |
0,90 |
0,54 |
0,12 |
124,80 |
124,50 |
123,33 |
122,61 |
123,21 |
122,49 |
1,59 |
2,01 |
21-7 |
25,36 |
210 |
0,004 |
0,84 |
250 |
1,00 |
0,58 |
0,15 |
124,50 |
124,10 |
122,61 |
121,77 |
122,46 |
121,62 |
2,04 |
2,48 |
Приток 23-8 |
||||||||||||||||
22-23 |
14,59 |
180 |
0,004 |
0,72 |
200 |
0,87 |
0,60 |
0,12 |
123,10 |
122,70 |
121,58 |
120,86 |
121,46 |
120,74 |
1,64 |
1,96 |
23-8 |
25,21 |
210 |
0,005 |
1,05 |
250 |
1,10 |
0,55 |
0,14 |
122,70 |
122,20 |
120,86 |
119,81 |
120,72 |
119,67 |
1,98 |
2,53 |
Приток 26-9 |
||||||||||||||||
24-25 |
89,06 |
100 |
0,005 |
0,50 |
355 |
1,44 |
0,68 |
0,24 |
121,25 |
121,20 |
119,99 |
119,49 |
119,75 |
119,25 |
1,50 |
1,95 |
25-26 |
99,71 |
180 |
0,005 |
0,90 |
400 |
1,54 |
0,58 |
0,23 |
121,20 |
120,80 |
119,49 |
118,59 |
119,26 |
118,36 |
1,94 |
2,44 |
26-9 |
108,15 |
210 |
0,005 |
1,05 |
400 |
1,55 |
0,62 |
0,25 |
120,80 |
120,45 |
118,59 |
117,54 |
118,34 |
117,29 |
2,45 |
3,15 |
К1-2 |
||||||||||||||||
27-28 |
15,78 |
240 |
0,003 |
0,72 |
225 |
0,79 |
0,57 |
0,13 |
129,50 |
128,80 |
128,13 |
127,41 |
128,00 |
127,28 |
1,50 |
1,52 |
28-29 |
26,09 |
250 |
0,004 |
1,00 |
250 |
1,01 |
0,59 |
0,15 |
128,80 |
128,20 |
127,41 |
126,41 |
127,26 |
126,26 |
1,54 |
1,94 |
29-30 |
26,09 |
300 |
0,005 |
1,50 |
250 |
1,10 |
0,55 |
0,14 |
128,20 |
126,35 |
126,41 |
124,91 |
126,27 |
124,77 |
1,93 |
1,58 |
30-31 |
55,03 |
165 |
0,005 |
0,83 |
315 |
1,33 |
0,60 |
0,19 |
126,35 |
125,50 |
124,91 |
123,58 |
124,72 |
123,39 |
1,63 |
2,11 |
31-32 |
68,26 |
165 |
0,005 |
0,83 |
355 |
1,40 |
0,56 |
0,20 |
125,50 |
124,50 |
123,58 |
122,75 |
123,38 |
122,55 |
2,12 |
1,95 |
32-33 |
81,02 |
240 |
0,005 |
1,20 |
355 |
1,44 |
0,63 |
0,22 |
124,50 |
123,05 |
122,75 |
121,55 |
122,53 |
121,33 |
1,97 |
1,72 |
33-34 |
100,65 |
280 |
0,007 |
1,96 |
355 |
1,72 |
0,65 |
0,23 |
123,05 |
121,00 |
121,55 |
119,59 |
121,32 |
119,36 |
1,73 |
1,64 |
34-11 |
125,12 |
240 |
0,006 |
1,44 |
450 |
1,74 |
0,52 |
0,23 |
121,00 |
119,50 |
119,59 |
118,15 |
119,36 |
117,92 |
1,64 |
1,58 |
К1-3 |
||||||||||||||||
45-46 |
17,81 |
280 |
0,004 |
1,12 |
225 |
0,92 |
0,56 |
0,13 |
128,10 |
127,20 |
126,68 |
125,56 |
126,55 |
125,43 |
1,55 |
1,77 |
46-47 |
29,37 |
270 |
0,005 |
1,35 |
250 |
1,14 |
0,59 |
0,15 |
127,20 |
126,40 |
125,56 |
124,21 |
125,41 |
124,06 |
1,79 |
2,34 |
47-48 |
29,37 |
300 |
0,005 |
1,50 |
250 |
1,14 |
0,59 |
0,15 |
126,40 |
125,05 |
124,21 |
122,71 |
124,06 |
122,56 |
2,34 |
2,49 |
48-49 |
60,00 |
165 |
0,004 |
0,66 |
355 |
1,24 |
0,56 |
0,20 |
125,05 |
124,00 |
122,71 |
122,05 |
122,51 |
121,85 |
2,54 |
2,15 |
49-50 |
74,11 |
165 |
0,004 |
0,66 |
355 |
1,27 |
0,65 |
0,23 |
124,00 |
123,05 |
122,05 |
121,39 |
121,82 |
121,16 |
2,18 |
1,89 |
50-51 |
88,52 |
240 |
0,006 |
1,44 |
355 |
1,59 |
0,63 |
0,22 |
123,05 |
121,70 |
121,39 |
119,95 |
121,17 |
119,73 |
1,88 |
1,97 |
51-52 |
110,73 |
280 |
0,006 |
1,68 |
400 |
1,70 |
0,59 |
0,24 |
121,70 |
119,70 |
119,95 |
118,27 |
119,71 |
118,03 |
1,99 |
1,67 |
52-13 |
143,43 |
240 |
0,006 |
1,44 |
450 |
1,80 |
0,57 |
0,26 |
119,70 |
118,10 |
118,27 |
116,83 |
118,01 |
116,57 |
1,69 |
1,53 |

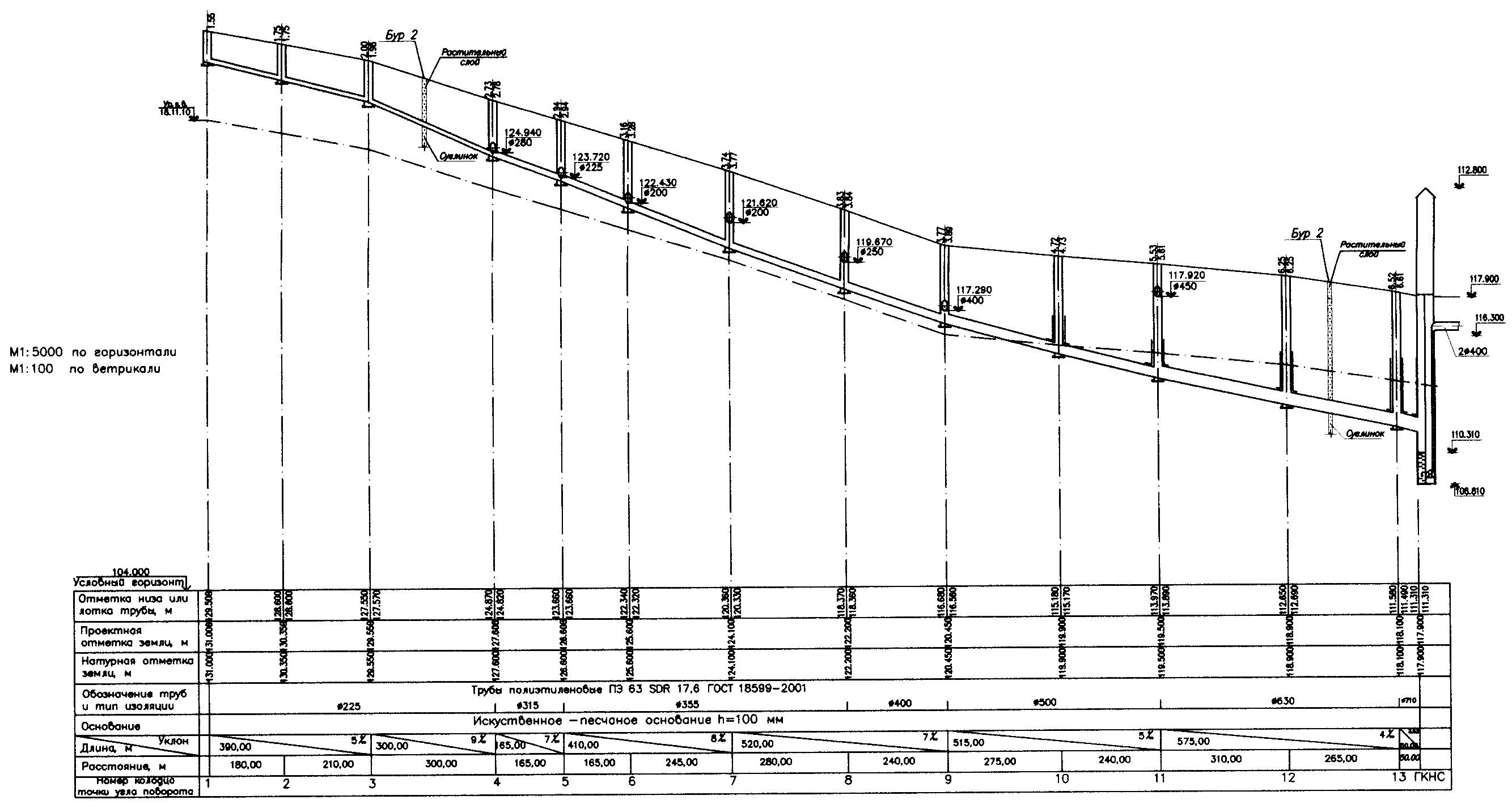

Рисунок 4.2 - Продольный профиль главного коллектора К1 и К1-1
Приложение А
Таблица А.1 - Санитарно-защитные зоны канализационных очистных сооружений (таблица 1) [1]
Сооружения |
Санитарная зона, м, при расчетной производительности, тыс. м3/сут |
|||
до 0,2 |
св. 0,2 до 5 |
св. 5 до 50 |
св. 50 до 280 |
|
Сооружения механической и биологической очистки с иловыми площадками для сброженных осадков, а также отдельно расположенные иловые площадки |
150
|
200 |
400 |
500 |
Сооружения механической и биологической очистки с термомеханической обработкой осадков в закрытых помещениях |
100 |
150 |
300 |
400 |
Поля фильтрации |
200 |
300 |
500 |
- |
Земледельческие поля орошения |
150 |
200 |
400 |
- |
Биологические пруды |
200 |
200 |
300 |
300 |
Сооружения с циркуляционными окислительными каналами |
150 |
- |
- |
- |
Насосные станции |
15 |
20 |
20 |
30 |
Таблица А.2 Удельное хозяйственно-питьевое среднесуточное водопотребление на одного жителя [3]
Степень благоустройства районов жилой застройки |
Удельное хозяйственно-питьевое водопотребление в населенных пунктах на одного жителя среднесуточное (за год), л/сут |
Застройка зданиями, оборудованными внутренним водопроводом и канализицией: без ванн с ванными и местными водонагревателями с централизованным горячим водоснабжением |
125 – 160 160 – 230 230 – 350 |
Таблица А.3 - Нормы расхода воды потребителями [3]
Водопотребители |
Измеритель |
Норма расхода воды |
||||
в средние сутки |
в сутки наибольшего водопотребления |
|||||
общая (в том числе горячей) |
горячей |
общая (в том числе горячей) |
горячей |
|||
1 |
2 |
3 |
4 |
5 |
6 |
|
Жилые дома квартирного типа: с водопроводом и канализацией без ванн
с газоснабжением
с водопроводом, канализацией и ванными с водонагревателями, работающими на твердом топливе
с водопроводом, канализацией и ванными с газовыми водонагревателями
с быстродействующими газовыми нагревателями и многоточечным водоразбором
централизованным горячим водоснабжением, оборудованные умывальниками, мойками, мойками и душами |
1 житель
1 житель
1 житель
1 житель
1 житель
1 житель
|
95
120
150
190
210
195
|
-
-
-
-
-
85
|
120
150
180
225
250
230
|
-
-
-
-
-
100
|
Продолжение таблицы А.3
1 |
2 |
3 |
4 |
5 |
6 |
с сидячими ваннами, оборудованными душами
с ваннами длиной от 1500 до 1700 мм, оборудованными душами
высотой свыше 12 этажей с централизованным водоснабжением и повышенными требованиями к их благоустройству
Гостиницы, пансионаты и мотели с общими ваннами и душами
Гостиницы и пансионаты с душами во всех отдельных номерах
Гостиницы с ваннами в отдельных номерах, % от общего числа номеров: до 25
|
1 житель
1 житель
1 житель
1 житель
1 житель
1 житель 1 житель 1 житель
|
230
250
360
120
230
200 250 300
|
90
105
115
70
140
100 150 180
|
275
300
400
120
230
200 250 300
|
110
120
130
70
140
100 150 180
|
Продолжение таблицы А.3
1 |
2 |
3 |
4 |
5 |
6 |
Больницы: с общими ваннами и душевыми
с санитарными узлами, приближенными к палатам
Прачечные: механизированные
немеханизированные
Общеобразовательные школы с душевыми при гимнастических залах и столовыми, работающими на полуфабрикатах
Школы-интернаты с помещениями:
учебными (с душевыми при гимнастических залах)
спальными
Предприятия общественного питания:
для приготовления пищи: реализуемой в обеденном зале |
1 койка
1 койка
1 кг сухого белья 1 кг сухого белья
1 учащийся и 1 преподаватель в смену
1 учащийся и 1 преподаватель в смену
1 место
1 условное блюдо |
115
200
75
40
10
9
70
16 |
75
90
25
15
3
2,7
30
12,7 |
115
200
75
40
11,5
10,5
70
16 |
75
90
25
15
3,5
3,2
30
12,7 |
Продолжение таблицы А.3
1 |
2 |
3 |
4 |
5 |
6 |
Бани:
для мытья в мыльной с тазами на скамьях и ополаскиванием в душе
то же, с приемом оздоровительных процедур и ополаскиванием в душе:
душевая кабина
ванная кабина
Душевые в бытовых помещениях промышленных предприятий
Цехи с тепловыделением св. 84 кДж на 1 м3/ч
Остальные цеха
|
1 посетитель
1 посетитель
1 посетитель 1 посетитель
1 душевая сетка в смену
1 чел. в смену
1 чел. в смену |
-
-
-
-
-
-
-
|
-
-
-
-
-
-
-
|
180
290
360
540
500
45
25
|
120
190
240
360
270
24
11
|
Таблица А.4 - Распределение среднесуточного расхода бытовых сточных вод в процентах по часам суток взависимости от общего коэффициента неравномерности Кобщ [8,9]
Часы суток |
Коэффициент общей неравномерности, Кобщ |
||||||||
1,9 |
1,8 |
1,7 |
1,6 |
1,4 |
1,35 |
1,25 |
1,2 |
1,15 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
0-1 |
1,2 |
1,25 |
1,25 |
1,55 |
1,65 |
1,85 |
2,0 |
2,25 |
2,50 |
1-2 |
1,2 |
1,25 |
1,25 |
1,55 |
1,65 |
1,85 |
2,0 |
2,25 |
2,50 |
2-3 |
1,2 |
1,25 |
1,25 |
1,55 |
1,65 |
1,85 |
2,0 |
2,25 |
2,50 |
3-4 |
1,2 |
1,25 |
1,25 |
1,55 |
1,65 |
1,85 |
2,0 |
2,25 |
2,50 |
4-5 |
1,2 |
1,25 |
1,25 |
1,55 |
1,65 |
1,85 |
2,0 |
2,25 |
2,50 |
5-6 |
3,1 |
3,3 |
3,5 |
4,35 |
4,2 |
4,8 |
5,05 |
4,9 |
4,65 |
6-7 |
4,8 |
5,0 |
5,2 |
5,95 |
5,8 |
5,0 |
5,15 |
4,9 |
4,65 |
7-8 |
7,4 |
7,2 |
7,0 |
5,8 |
5,8 |
5,0 |
5,15 |
5,0 |
4,85 |
8-9 |
7,95 |
7,5 |
7,1 |
6,7 |
5,85 |
5,65 |
5,2 |
5,0 |
4,8 |
9-10 |
7,95 |
7,5 |
7,1 |
6,7 |
5,85 |
5,65 |
5,2 |
5,0 |
4,8 |
10-11 |
7,95 |
7,5 |
7,1 |
6,7 |
5,85 |
5,65 |
5,2 |
5,0 |
4,8 |
11-12 |
6,3 |
6,4 |
6,5 |
4,8 |
5,05 |
5,25 |
5,1 |
4,9 |
4,6 |
12-13 |
3,6 |
3,7 |
3,8 |
3,95 |
4,2 |
5,0 |
5,0 |
4,7 |
4,4 |
13-14 |
3,6 |
3,7 |
3,8 |
5,55 |
5,8 |
5,25 |
5,1 |
5,0 |
4,9 |
14-15 |
3,2 |
4,0 |
4,2 |
6,05 |
5,8 |
5,65 |
5,2 |
5,0 |
4,8 |
15-16 |
5,6 |
5,7 |
5,8 |
6,05 |
5,8 |
5,65 |
5,2 |
5,0 |
4,8 |
16-17 |
6,2 |
6,3 |
6,4 |
5,6 |
5,8 |
5,65 |
5,2 |
5,0 |
4,8 |
17-18 |
6,2 |
6,3 |
6,4 |
5,6 |
5,75 |
4,85 |
5,15 |
5,0 |
4,85 |
18-19 |
6,2 |
6,3 |
6,4 |
4,3 |
5,2 |
4,85 |
5,1 |
5,0 |
4,9 |
19-20 |
5,25 |
5,25 |
5,3 |
4,35 |
4,75 |
4,85 |
5,1 |
5,0 |
4,9 |
20-21 |
3,4 |
3,4 |
3,4 |
4,35 |
4,1 |
4,85 |
5,1 |
5,0 |
4,9 |
21-22 |
2,2 |
2,2 |
2,2 |
2,35 |
2,85 |
3,45 |
3,8 |
4,5 |
4,8 |
22-23 |
1,25 |
1,25 |
1,25 |
1,55 |
1,65 |
1,85 |
2,0 |
2,4 |
3,8 |
23-24 |
1,25 |
1,25 |
1,25 |
1,55 |
1,65 |
1,85 |
2,0 |
2,25 |
2,5 |
Итого: |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
Таблица А.5 - Общий коэффициент неравномерности притока сточных вод [1]
Общий коэффициент неравно- мерности притока сточных вод |
Средний расход сточных вод, л/с
|
||||||||
5 |
10 |
20 |
50 |
100 |
300 |
500 |
1000 |
5000 и более |
|
Максимальный, Kgen.max |
2,5 |
2,1 |
1,9 |
1,7 |
1,6 |
1,55 |
1,5 |
1,47 |
1,44 |
Таблица А.6 - Распределение сосредоточенных расходов сточных вод по часам суток для коммунально-бытовых предприятий
Часы суток |
Сосредоточенные расходы, % |
||||||
больница [5] |
школа [5] |
школа- интернат |
гости- ница [5] |
столо- вая |
столо- вая |
гости- ница |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
0-1 |
0,20 |
- |
0,15 |
1,50 |
- |
- |
0,20 |
1-2 |
0,20 |
- |
0,15 |
1,25 |
- |
- |
0,20 |
2-3 |
0,20 |
- |
0,15 |
1,25 |
- |
- |
0,20 |
3-4 |
0,20 |
- |
0,15 |
1,25 |
- |
- |
0,20 |
4-5 |
0,50 |
- |
0,15 |
1,25 |
- |
- |
0,50 |
5-6 |
0,50 |
- |
0,25 |
3,50 |
- |
- |
0,50 |
6-7 |
3,00 |
- |
0,30 |
5,00 |
12,00 |
- |
3,00 |
7-8 |
5,00 |
- |
30,00 |
7,00 |
3,00 |
8,33 |
5,00 |
8-9 |
8,00 |
- |
6,80 |
7,10 |
1,00 |
6,33 |
8,00 |
9-10 |
10,40 |
10,00 |
4,60 |
7,00 |
18,00 |
23,33 |
10,00 |
10-11 |
6,00 |
10,00 |
3,60 |
6,50 |
18,00 |
23,33 |
6,00 |
11-12 |
9,60 |
10,00 |
2,00 |
6,00 |
2,00 |
7,33 |
10,00 |
12-13 |
9,40 |
10,00 |
3,00 |
3,00 |
1,00 |
6,33 |
10,00 |
13-14 |
6,00 |
25,00 |
3,00 |
3,00 |
1,00 |
6,33 |
6,00 |
14-15 |
5,00 |
10,00 |
3,00 |
4,20 |
4,00 |
9,33 |
5,00 |
15-16 |
8,10 |
10,00 |
3,00 |
5,80 |
4,00 |
9,36 |
8,50 |
16-17 |
5,50 |
15,00 |
4,00 |
6,40 |
4,00 |
- |
5,50 |
17-18 |
5,00 |
- |
3,60 |
6,40 |
6,00 |
- |
5,00 |
18-19 |
5,00 |
- |
3,30 |
6,40 |
3,00 |
- |
5,00 |
19-20 |
5,00 |
- |
5,00 |
5,40 |
6,00 |
- |
5,00 |
20-21 |
3,70 |
- |
2,60 |
3,40 |
7,00 |
- |
2,00 |
21-22 |
2,00 |
- |
18,60 |
3,00 |
10,00 |
- |
0,70 |
22-23 |
1,00 |
- |
1,60 |
2,40 |
- |
- |
3,00 |
23-24 |
0,50 |
- |
1,00 |
2,00 |
- |
- |
0,50 |
Итого: |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
Таблица А.7 - Режим отведения бытовых вод промышленного предприятия по часам смены [1]
Часы смены |
Расходы, % |
|
холодный цех |
горячий цех |
|
0 – 1 |
12,50 |
12,50 |
1 – 2 |
6,20 |
7,50 |
2 – 3 |
6,20 |
7,50 |
3 – 4 |
6,20 |
7,50 |
4 – 5 |
18,75 |
18,75 |
5 – 6 |
6,20 |
7,50 |
6 – 7 |
6,20 |
7,50 |
7 – 8 |
37,75 |
31,25 |
Итого: |
100 |
100 |
Таблица А.8 - Зависимость диаметров труб от наполнения и скорости течения при гидравлическом расчете водоотводящей сети [1]
Диаметр труб, мм |
Наполнение, h/d |
Скорость, л/с |
150 – 250 |
0,60 |
0,70 |
300 – 400 |
0,70 |
0,80 |
450 – 500 |
0,75 |
0,90 |
600 – 800 |
0,75 |
1,00 |
900 |
0,75 |
1,15 |
1000 – 1200 |
0,80 |
1,15 |
1500 |
0,80 |
1,30 |
св 1500 |
0,80 |
1,50 |
Приложение
Б
Схематическая карта глубин промерзания грунта [10]: 1- границы стран СНГ; 2 – изолинии глубин промерзания суглинистых грунтов; 3 – то же, для малоисследованных районов |
Приложение В
Таблица В.1 - Трубы керамические по ГОСТ 286-82 [15]
Внутренний диаметр, мм |
Толщина стенки, мм |
Длина трубы, мм |
Длина раструба, мм |
2007 |
20 |
|
60 |
2509 |
22 |
|
60 |
30010 |
27 |
1000,1200, |
60 |
35011 |
28 |
|
70 |
40011 |
30 |
1200, 1300 |
70 |
45011 |
34 |
|
70 |
50011 |
36 |
1400, 1500 |
70 |
55011 |
39 |
|
70 |
60012 |
41 |
|
70 |
Таблица В.2 - Трубы асбестоцементные по ГОСТ 1839-80 [16]
Размеры труб, мм |
Длина муфты, мм |
||||
условный проход |
диаметр |
толщина стенки |
длина |
||
внутренний |
наружный |
||||
200 |
189 |
211±2,5 |
11±1,5 |
3950 |
150 |
300 |
279 |
307±3 |
14±2 |
3950 |
150 |
400 |
368 |
402±3 |
17±2 |
3950 |
180 |
Таблица В.3 - Трубы бетонные по ГОСТ 20054-82 [17]
Марка труб |
Условный проход, Ду, мм |
Полезная длина труб, мм |
ТБ20.15 |
200 |
1500 |
ТБ30.15 |
300 |
1500 |
ТБ40.15 |
400 |
1500 |
ТБ50.20 |
500 |
2000 |
ТБ60.20 |
600 |
2000 |
ТБ80.20 |
800 |
2000 |
ТБ100.20 |
1000 |
2000 |
Таблица В.4 Трубы железобетонные безнапорные ГОСТ 6482.0-79 [18]
Условный проход, мм |
Типоразмер |
Размеры, мм |
Толщина, мм |
Длина, мм |
Масса, кг |
|||
трубы |
раструбы |
|||||||
внутренний |
наружний |
внутренний |
наружний |
|||||
400 |
PT4.50 |
400 |
500 |
530 |
650 |
50 |
5100 |
950 1400 1700 3000 4600 6100 7000 8700 |
500 |
РТ5.50 |
500 |
620 |
650 |
790 |
60 |
||
600 |
РТ6.50 |
600 |
720 |
750 |
890 |
|
||
800 |
РТ8.50 |
800 |
960 |
990 |
1170 |
80 |
5110 |
|
1000 |
РТ10.50 |
1000 |
1200 |
1230 |
1450 |
|
||
1200 |
РТ12.50 |
1200 |
1420 |
1450 |
1690 |
110 |
||
1400 |
РТ14.50 |
1400 |
1620 |
1650 |
1890 |
|
||
1600 |
РТ16.50 |
1600 |
1840 |
1870 |
2130 |
120 |
||
2000 |
РТ20.45 |
2000 |
2260 |
2300 |
2580 |
130 |
4630 3140 |
10600 10300 |
2400 |
РТ24.30 |
2400 |
2700 |
2740 |
3060 |
150 |
Таблица В.5 – Трубы полиэтиленовые ПЭ-63 ГОСТ 18599-2001 [19]
Диаметр, тип, (толщина, мм) |
Наименование давление |
Вес 1 п.м., кг |
225 Л (5,5) |
ПЭ 63 SDR Р = 0,25 МПа |
3,95 |
225 СЛ (8,6) |
ПЭ 63 SDR Р = 0,4 МПа |
6,04 |
225 С (12,8) |
ПЭ 63 SDR Р = 0,6 МПа |
8,83 |
225 Т (20,5) |
ПЭ 63 SDR Р = 1,0 МПа |
13,5 |
280 Л (6,9) |
ПЭ 63 SDR Р = 0,25 МПа |
6,15 |
280 СЛ (10,7) |
ПЭ 63 SDR Р = 0,4 МПа |
9,38 |
280 С (15,9) |
ПЭ 63 SDR Р = 0,6 МПа |
13,6 |
280 Т (25,4) |
ПЭ 63 SDR Р = 1,0 МПа |
20,9 |
315 Л (7,7) |
ПЭ 63 SDR Р = 0,25 МПа |
7,71 |
315 СЛ (12,1) |
ПЭ 63 SDR Р = 0,4 МПа |
11,9 |
315 С (17,9) |
ПЭ 63 SDR Р = 0,6 МПа |
17,3 |
315 Т (28,7) |
ПЭ 63 SDR Р = 1,0 МПа |
26,5 |
355 Л (8,8) |
ПЭ 63 SDR Р = 0,25 МПа |
9,84 |
355 СЛ (13,6) |
ПЭ 63 SDR Р = 0,4 МПа |
15 |
355 С (20,1) |
ПЭ 63 SDR Р = 0,6 МПа |
21,8 |
355 Т (32,2) |
ПЭ 63 SDR Р = 1,0 МПа |
33,6 |
400 Л (9,8) |
ПЭ 63 SDR Р = 0,25 МПа |
12,4 |
400 СЛ (15,3) |
ПЭ 63 SDR Р = 0,4 МПа |
19,1 |
400 С (22,7) |
ПЭ 63 SDR Р = 0,6 МПа |
27,8 |
400 Т (36,4) |
ПЭ 63 SDR Р = 1,0 МПа |
42,7 |
500 Л (12,3) |
ПЭ 63 SDR Р = 0,25 МПа |
19,5 |
500 СЛ (19,1) |
ПЭ 63 SDR Р = 0,4 МПа |
29,8 |
500 С (28,3) |
ПЭ 63 SDR Р = 0,6 МПа |
43,3 |
500 Т (45,5) |
ПЭ 63 SDR Р = 1,0 МПа |
66,8 |
630 Л (15,4) |
ПЭ 63 SDR Р = 0,25 МПа |
30,8 |
630 СЛ (24,1) |
ПЭ 63 SDR Р = 0,4 МПа |
47,5 |
630 С (35,7) |
ПЭ 63 SDR Р = 0,6 МПа |
68,8 |
800 Л (19,6) |
ПЭ 63 SDR Р = 0,26 МПа |
49,8 |
800 СЛ (30,6) |
ПЭ 63 SDR Р = 0,4 МПа |
76,4 |
800 С (45,3) |
ПЭ 63 SDR Р = 0,6 МПа |
110,8 |
900 Л (22,0) |
ПЭ 63 SDR Р = 0,25 МПа |
62,7 |
900 СЛ (34,4) |
ПЭ 63 SDR Р = 0,4 МПа |
96,7 |
1000 Л (24,5) |
ПЭ 63 SDR Р = 0,25 МПа |
77,7 |
1000 СЛ (38,2) |
ПЭ 63 SDR Р = 0,4 МПа |
119,3 |
1200 Л (29,4) |
ПЭ 63 SDR Р = 0,25 МПа |
171,8 |
1200 СЛ (45,9) |
ПЭ 63 SDR Р = 0,25 МПа |
171,8 |
Приложение Г
Таблица Г.1 - Зависимость расстояния между колодцами от диаметра труб [1]
Диаметр трубы, мм |
Расстояние между колодцами, м |
150 |
35 |
200 – 450 |
50 |
500 – 600 |
75 |
700 – 900 |
100 |
1000 – 1400 |
150 |
1500 – 2000 |
200 |
свыше 2000 |
250 – 300 |
Таблица Г.2 - Зависимость диаметра рабочей части колодцев от диаметра труб
Диаметр труб, мм |
Диаметр рабочей части колодцев, мм |
600 |
1000 |
700 |
1250 |
800 – 1000 |
1500 |
1200 |
2500 |
Список литературы
1. СНиП 2.04.03-85. Канализация. Наружные сети и сооружения. – Введ. 01.01.86. - М.: ЦИТП Госстроя СССР, 1986. – 72 с.
2. Водоотводящие сети населенного пункта: Методические указания к курсовому и дипломному проектированию для студентов дневной и заочной форм обучения специальности 290800 «Водоснабжение и водоотведение» / А.Б. Адельшин, А.С. Селюгин, А.В. Бусарев, И.Г.Шешегова. Каз.гос.архит.-строит.академия. – Казань, КазГАСА, 2003.- 31 с.
3. СНиП 2.04.02-84. Водоснабжение. Наружные сети и сооружения. Введ.01.01.85.-М.: Стройиздат, 1985 – 136 с.
4. СНиП 2.04.01-85*. Внутренний водопровод и канализация зданий / Минстрой России – Введ. 11.07.96. – М.: ГУП ЦПП. 1996. – 60 с.
5. Шутов Ю.Д. Канализационные сети города. Раздельная система: Учебное пособие / Ю.Д. Шутов, М.И. Алексеев; Ленинградский инж.-строит.ин-т. – Л.: ЛИСИ, 1977. – 81 с.
6. Яковлев С.В., Воронов Ю.В. Водоотведение и очистка сточных вод / Учебник для вузов. – М.: АСВ, 2002 – 704 с.
7. Водоотводящие системы промышленных предприятий. Учебник для вузов / Под ред. С.В. Яковлева. – М.: Стройиздат, 1990. – 511с.
8. Н.Ф. Федоров, А.М. Курганов, М.И. Алексеев. Канализационные сети. Примеры расчета: Учебное пособие для вузов. – 3-е изд., перераб. и доп. – М.: Стройиздат, 1985. – 223 с.
9. Н.Ф. Федоров, С.М. Шифрин. Канализация. Изд-во «Высшая школа» 1968. – 592 с.
10. СНиП 2.01.01-82. Строительная климатология и геофизика / Госстрой СССР. – М.: Стройиздат, 1983. – 136 с.
11. Яковлев С.В., Карелин Я.А., Жуков А.И., Колобанов С.К. Канализация. Учебник для вузов. Изд. 5-е, перераб. и доп. – М.: Стройиздат, 1976. – 632 с.
12. Лукиных А.А. Таблицы для гидравлического расчета канализационных сетей и дюкеров по формуле акад. Н.Н. Павловского: Справ.пособие / А.А. Лукиных. – М.: Стройиздат, 1987. – 152 с.
13. Алексеев М.И. Гидравлический расчет сетей водоотведения. Ч.2. Расчетные таблицы: Справ.пособие / М.И. Алексеев, Ф.В. Кармазинов, А.М.Курганов; Гос.образоват.учреждение высш.проф.образования «Санкт-Петербург. гос.архит.-строит.ун-т.»; НТО спец.гор.хоз-ва СПб. – СПб., 1997. – 262 с.
14. С.В. Яковлев, Я.А. Карелин, Ю.М. Ласков, В.И. Калицун. Водоотведение и очистка сточных вод. Учебник для вузов. – М.: Стройиздат, 1996 – 591 с.
15. ГОСТ 286-82. Трубы керамические.
16. ГОСТ 1839-80. Трубы асбестоцементные
17. ГОСТ 20054-82. Трубы бетонные.
18. ГОСТ 6482.0-79. Трубы железобетонные безнапорные.
19. ГОСТ 18599-2001. Трубы полиэтиленовые ПЭ-63.
