3 Курстық жоба (жұмыс)

Параметрлер

Белгіленуі

Нұсқалар

0

1

2

3

4

5

6

7

8

9

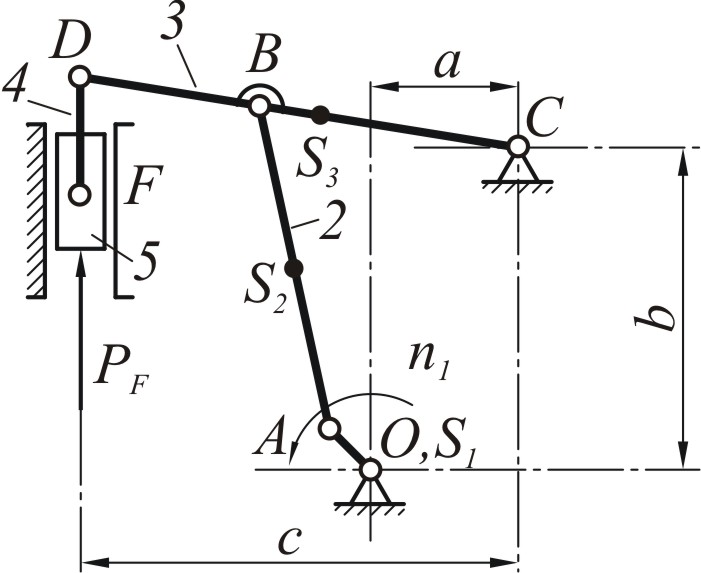

Иінтіректі механизм буындарының өлшемдері

l_OA, м

0,10

0,09

0,09

0,09

0,08

0,10

0,07

0,10

0,11

0,08

l_AB =2l_AS2 ,м

0,32

0,38

0,29

0,40

0,26

0,45

0,23

0,43

0,36

0,36

l_BC , м

0,30

0,26

0,27

0,28

0,24

0,30

0,21

0,29

0,33

0,25

l_CD =2l_CS3 ,м

0,42

0,37

0,38

0,39

0,34

0,44

0,30

0,42

0,47

0,35

l_DF , м

0,11

0,09

0,10

0,10

0,09

0,11

0,08

0,10

0,12

0,09

a, м

0,16

0,13

0,14

0,14

0,13

0,15

0,11

0,15

0,17

0,12

b, м

0,29

0,37

0,26

0,39

0,23

0,44

0,20

0,42

0,32

0,35

c, м

0,41

0,35

0,37

0,37

0,33

0,41

0,29

0,39

0,45

0,33

И інтіректі механизм буындарының массалары

m₁ , кг

50

55

60

50

45

45

46

47

45

40

m₂ , кг

9

11

8

12

8

13

7

13

11

10

m₃ , кг

12

10

11

10

10

14

9

12

14

11

m₄, кг

5

6

7

8

5

9

4

6

5

7

m₅ , кг

30

32

35

37

40

42

35

40

30

37

Буындардың инерция моменттері

Js₂ , кг×м²

0,10

0,16

0,08

0,20

0,06

0,26

0,05

0,24

0,14

0,13

Js₃ , кг×м²

0,20

0,14

0,16

0,16

0,12

0,28

0,09

0,21

0,31

0,13

Js₄ , кг×м²

0,10

0,11

0,11

0,12

0,10

0,10

0,11

0,11

0,12

0,10

Созудың максимум күші

P_Fмакс , кН

3,6

4,0

3,8

4,2

4,0

3,7

3,2

39

45

35

Қарапайым беріліс доңғалақтары тістерінің саны

z₄

12

14

15

12

14

12

14

15

12

14

z₅

18

24

21

20

21

19

25

20

24

26

Қарапайым беріліс модулі

m₁, мм

5

6

5

6

6

5

6

5

5

6

Электр қозғалтқыштың айналу жиілігі

Қос иіннің айналу жиілігі

n_дв, айн/мин

940

960

960

960

1440

1440

1420

1440

940

1700

n₁, айн/мин

50

45

40

55

60

65

70

75

85

85

Планетарлық редуктор модулі

m₂, мм

3

4

3

4

3

4

3

4

3

4

Блоктық саттелиттер саны

k

3

3

3

3

3

3

3

3

3

3

Күйентенің бұрыштық жүрісі

β_max, град

25

22

20

25

27

18

20

22

24

20

Күйентенің ұзындығы

l_ML, м

0,16

0,17

0,18

0,14

0,16

0,17

0,18

0,19

0,15

0,16

Жұдырықша бұрылысының фазалық бұрыштары

φ_у= φ_в, град

60

65

65

55

60

65

55

65

60

65

φ_д , град

10

12

14

15

8

10

11

14

15

10

Қысымның ықтимал бұрышы

α_доп , град

40

45

45

40

40

45

40

45

40

45
