Главная передача, дифференциал, ведущие мосты.

Главная передача.

Назначение: главная передача служит для увеличения подводимого к ней крутящего момента и передачи его через дифференциал на полуоси, расположенные под прямым углом к продольной оси автомобиля.

Типы главных передач. Конструктивно главные передачи представляют собой зубчатые или червячные редукторы; последние из-за сравнительно малого КПД широкого применения не получили. На автомобилях в основном применяют зубчатые главные передачи, которые делятся на одинарные и двойные (рис. 1). Передаточное число главной передачи в основном зависит от быстроходности и мощности двигателя, массы и назначения автомобиля и для большинства современных автомобилей составляет 4 – 9. Для легковых автомобилей обычно применяют одинарную главную передачу, а для грузовых автомобилей как одинарную, так и двойную.

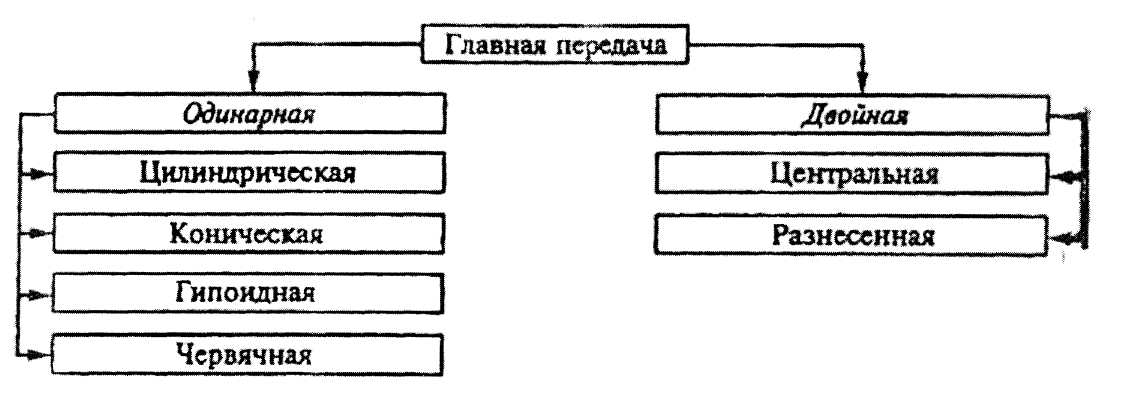

Рис. 1. Типы главных передач

Одинарная главная передача (рис. 2а) состоит из одной пары конических зубчатых колёс со спиральными зубьями. К такой передаче крутящий момент передаётся от карданной передачи на ведущую коническую шестерню 1, а от неё на ведомое колесо 2, которое через специальный механизм (дифференциал) и полуоси передаёт крутящий момент на ведущие колёса автомобиля. Оси зубчатых колёс могут пересекаться или быть смещёнными (рисунок 2б); в последнем случае одинарная передача называется гипоидной. В такой передаче зубья шестерни 1 и колесо 2 имеют специальную форму и наклон спирали, позволяющие опустить ось конической шестерни на расстояние С, равное 30 – 42 мм.

При применении главной передачи с гипоидным зацеплением зубчатых колес карданную передачу и пол кузова можно разместить ниже, уменьшив тем самым высоту центра тяжести автомобиля, что улучшает его устойчивость. Кроме того, в гипоидной передаче одновременно в зацеплении находится большее число зубьев, чем в обычной конической передаче, в результате чего зубчатые колеса работают более надежно, плавно и бесшумно. Однако при гипоидном зацеплении происходит продольное проскальзывание зубьев, сопровождающееся выделением теплоты, в результате чего происходит разжижение и выдавливание масла с поверхности сопряженных зубьев, приводящее к их повышенному изнашиванию. Поэтому для гипоидных передач применяют специальные трансмиссионные масла с противоизносной присадкой.

Одинарные главные передачи со спиральными зубьями применяют на ряде моделей автомобилей «ГАЗель», УАЗ, а гипоидные — на автомобилях ЗИЛ-4331,ЗИЛ-5301 «Бычок», ГАЗ-3307, ВАЗ-2106, ИЖ-21261, автобусе ПАЗ-3205 и др.

Двойные главные передачи конструктивно могут выполняться в одном картере — центральные (рис. 2в) или каждая пара зубчатых колес располагается отдельно — разнесенные (рис.2г). В последнем случае главная передача состоит из двух отдельных механизмов: одинарной конической зубчатой передачи, устанавливаемой в заднем мосту, и цилиндрических зубчатых передач - колесных редукторов.

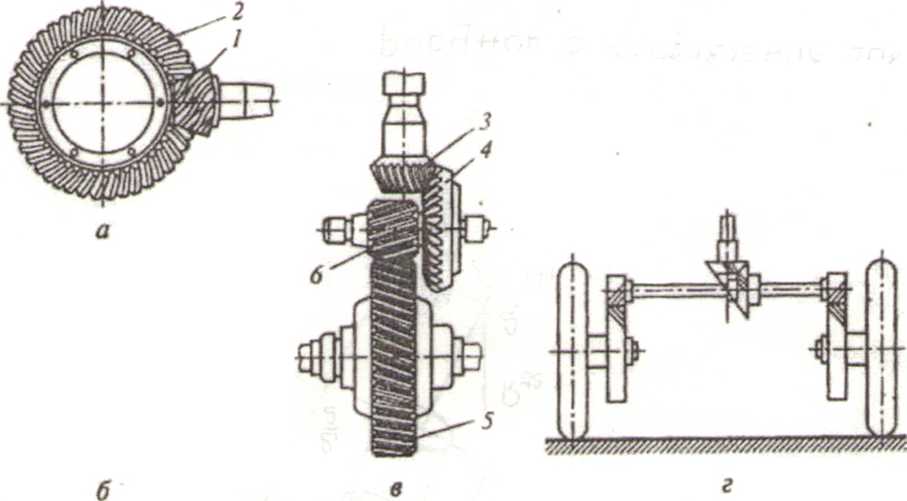

Рис. 2.Схемы главных передач:

а - одинарной; б - гипоидной; в - двойной; г - разнесенной

Двойная центральная передача (рис. 2в) состоит из пары конических и пары цилиндрических шестерен. Цилиндрические шестерни 5 и 6 имеют прямые или косые зубья, а конические 3 и 4 — спиральные. Крутящий момент передается от ведущей конической шестерни 3 к ведомой 4, установленной на одном валу с цилиндрической шестерней 6, которая передает крутящий момент на цилиндрическую шестерню 5. Двойная глав­ная передача (рис. 2г) по сравнению с одинарной обладает более высокой механической прочностью и позволяет увеличить передаточное число при достаточно большом дорожном просвете под балкой (картером) ведущего моста, что повышает проходимость автомобиля.

Двойные главные передачи применяют на автомобилях большой массы и автобусах, на некоторых из них устанавливают разнесенную главную передачу (рис. 2г)
