Вентиляторы и глушители шума
Источниками шума систем кондиционирования воздуха и механической вентиляции являются работающие механизмы – вентиляторы, электродвигатели, холодильные машины (в местных кондиционерах), воздухорегулирующие и воздухораспределительные устройства, а также элементы сети воздуховодов (разветвления, повороты, изменение поперечного сечения и др.). Шум, создаваемый вентилятором, передается по воздуховодам и проникает через приточные и вытяжные решетки в помещении или в окружающую атмосферу. Распространение воздушного шума происходит также через ограждающие конструкции, отверстия и щели в них.
В системах кондиционирования воздуха и механической вентиляции для снижения шума, распространяющегося по каналам, обычно применяют трубчатые, пластинчатые и камерные глушители, а также облицовку воздуховодов и поворотов изнутри звукопоглощающими материалами.
На рис.1 приведены схемы различных конструкций глушителей со звукопоглощающим материалом – трубчатые глушители (рис.1, а), выполненные в виде полностью облицованных каналов круглого или прямоугольного сечения; пластинчатые или щитовые глушители (рис.1б), представляющие собой набор параллельно и равномерно расположенных в канале пластин, заполненных звукопоглощающим материалом; камерные глушители (рис.1в). Выбор конструкций глушителей определяется размером воздуховода, допускаемой скоростью воздушного потока и требуемым снижением октавных уровней звукового давления. Размеры шумоглушащих устройств определяют по значениям требуемого снижения шума, полученным акустическим расчетом, и по необходимой площади свободного сечения глушителя.

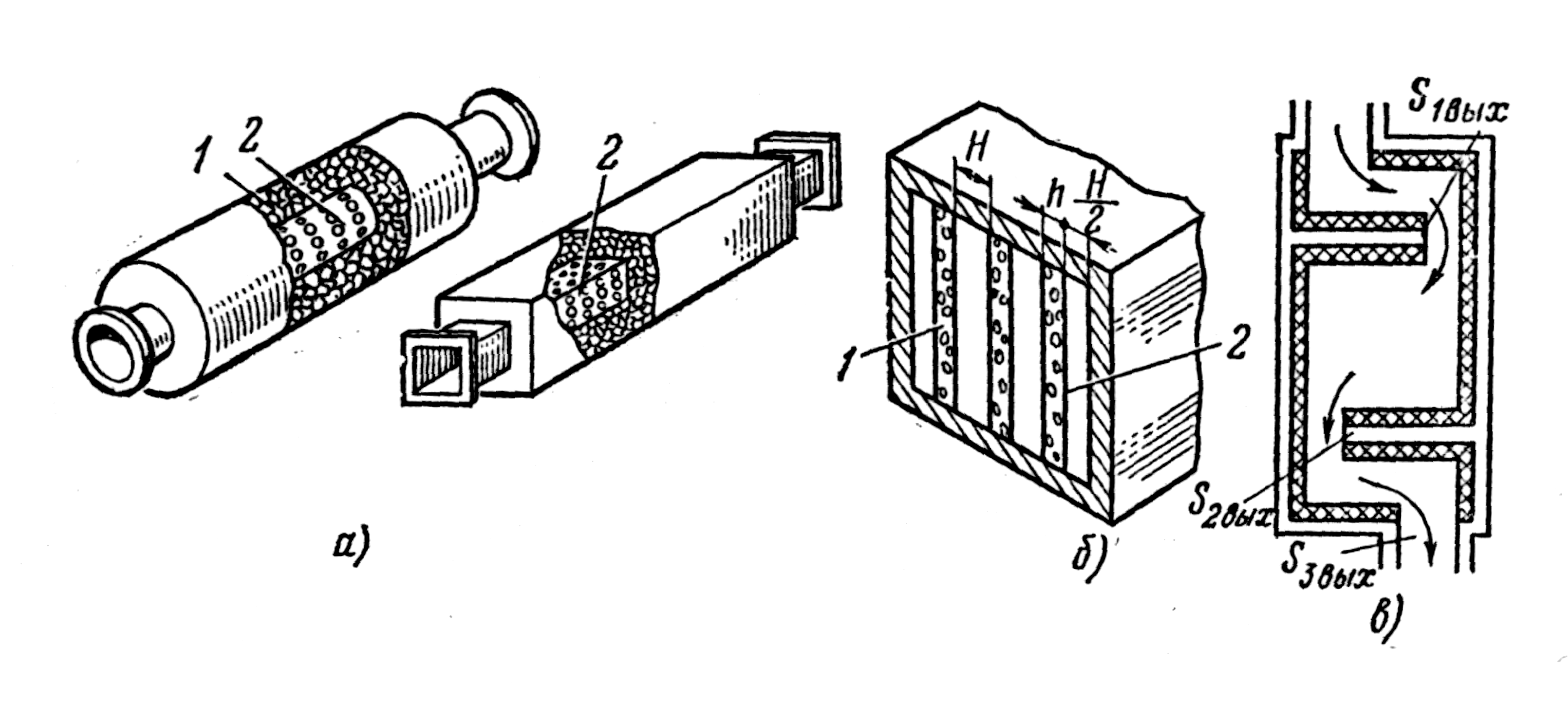

Рис 1. Схемы глушителей шума.
а – трубчатый; б – пластинчатый; в – камерный; 1 – звукопоглощающий материал;
2 – сетка или перфорированная оболочка.
Методы определения влажности воздуха.
Влажность является одним из основных параметров, характеризующих состояние воздуха в кондиционируемом объекте.
В настоящее время наибольшее распространение получили следующие способы ее определения:
химический;
способ наблюдения точки росы;
гигроскопический;
психрометрический.
Приборы, при помощи которых производят измерения первыми тремя способами, называются гигрометрами, а по четвертому способу—психрометрами.
Рассмотрим два способа – химический и наблюдения точки росы.
Химический (весовой) способ.
При помощи аспиратора (простейший прибор для отбора проб газов) медленно засасывается некоторый объем воздуха, влажность которого желают измерить. Перед входом в аспиратор воздух проходит через несколько U-образных трубок, содержащих вещество, активно поглощающее водяные пары. Такими веществами обычно являются хлористый кальций, фосфорный ангидрид и некоторые другие. По приросту веса трубок до и после опыта можно подсчитать количество водяных паров в 1 м3, а следовательно и его влажность.
Метод точки росы
Если охлаждать ненасыщенный воздух, имеющий температуру сухого термометра tc, то при некоторой температуре tp < to он станет насыщенным. Эта температура и является температурой точки росы.
Для определения влажности воздуха методом точки росы применяют гигрометры. Основными элементами их являются 2 термометра, шарики которых заключены в тонкостенные металлические резервуары. Наружные поверхности резервуаров отполированы до зеркального блеска для защиты термометров от теплового излучения (рис. 12). Один из резервуаров заполняется эфиром, в него впаяны две трубки, одна короткая, другая длинная (почти до дна резервуара). В длинную трубку резиновой грушей нагнетается воздух, что вызывает интенсивное испарение эфира и его охлаждение. Воздух, прошедший через слой эфира, выходит наружу через вторую трубку.
Когда температура наружной поверхности резервуара понизится до температуры точки росы воздуха, омывающего эту поверхность, на ней образуются капли конденсата, выпавшего из воздуха. Показание левого термометра в момент начала затуманивания зеркальной поверхности и является температурой точки росы воздуха tp. По таблице (приложение № 1) находят величину упругости насыщенного пара для tр и tн (показания термометров) и определяют
.
Метод точки росы не является точным, так как определение момента начала выпадения конденсата зависит от наблюдателя, и термометр показывает температуру испаряющегося эфира, которая ниже температуры поверхности левого резервуара.
Рис. 12. Гигрометр.
