Изображение состояния влажного воздуха в ί – d диаграмме.

Отношение

при изображении на J — d диаграмме называют угловым коэффициентом линии (луча), характеризующим процесс изменения состояния воздуха. Большие абсолютные значения этого отношения характеризуют «тепловые» процессы с преимущественным изменением теплосодержания воздуха; небольшие значения характеризуют «влажностные» процессы с преимущественным изменением влагосодержания. Величину ε называют также тепловлажностным отношением процесса изменения состояния влажного воздуха.

Изменения состояния воздуха, происходящие при одинаковых значениях углового коэффициента, имеют одинаковую величину приращения количества тепла на 1 кг воспринятой или отданной воздухом влаги. Следовательно, если начальные параметры воздуха различны, а величина угловых коэффициентов одинакова, то лучи, характеризующие эти изменения состояний, будут параллельны друг другу.

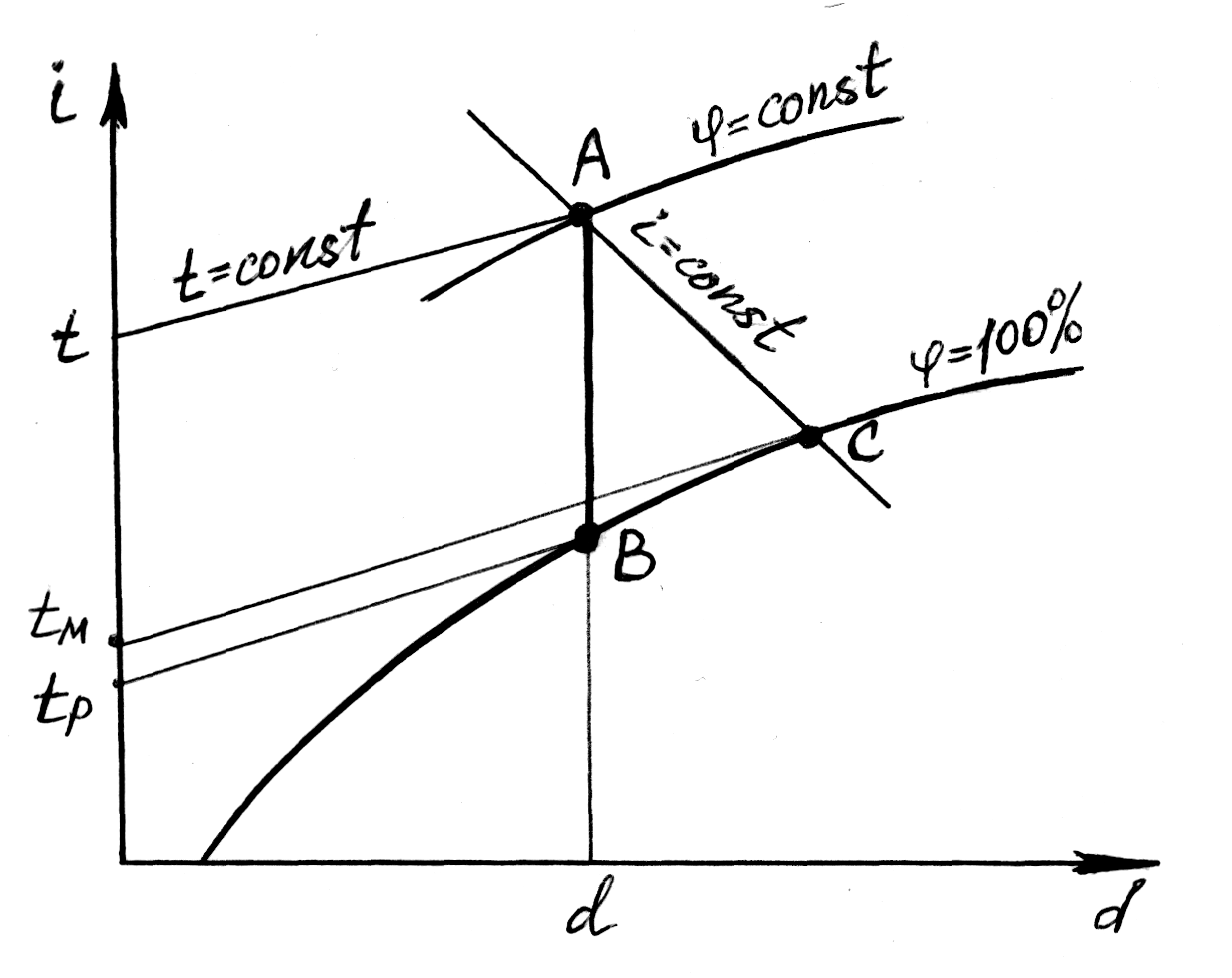

Каждая точка J — d-диаграммы определяет параметры воздушной смеси: I, d, t и φ. Для нанесения точки надо знать два параметра. Остальные параметры можно найти по диаграмме. По J — d-диаграмме можно найти также температуру точки росы t_р и температуру мокрого термометра t_м (рис. 1)

Температура точки росы – это температура воздуха в насыщенном состоянии при данном влагосодержании. На J — d- диаграмме для определения t_р необходимо из точки данного состояния воздуха ( точка А) опуститься по линии d = const до пересечения с линией насыщения φ = 100% (точка В). Изотерма, проходящая через точку В, соответствует значению t_р.

Температура мокрого термометра равна температуре воздуха в насыщенном состоянии при данной энтальпии. В J — d- диаграмме t_м проходит через точку пересечения изотерм с линией φ = 100% (точка С) и практически совпадают ( при параметрах, имеющих место в системах вентиляции) с линией J=cons, проходящей через точку С.

Рис 1.

Характерные случаи изменения состояния влажного воздуха.

Первый случай. Подогрев воздуха при неизменном влагосодержанин d₁= d₂; луч процесса, характеризующий изменение состояния воздуха, параллелен линии d = const при i₂> i₁(линия 1—2 на рис. 6). Значение луча процесса равно

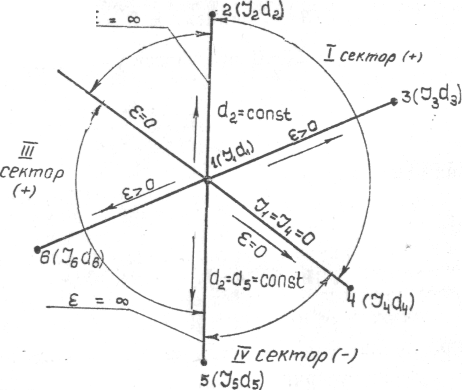

Рис. 6. Характерные случаи изменения состояния влажного воздуха.

Второй случай. Воздух одновременно нагревается и увлажняется. Если начальное состояние воздуха определяется точкой 1, а конечное—точкой 3 (J₃, d₃), причем J₃>J1 d₃>d₁, тогда луч процесса

и изображается линией 1—3 на рис. 6.

Третий случай. Воздух увлажняется (d₄ > d1) при неизменном теплосодержании J₄ = J1(линия 1—4 на рис. 6). В этом случае значение луча процесса

,

процесс изменения состояния воздуха изображается изоэнтальпией J = const и называется процессом адиабатического увлажнения.

Четвертый случай. Воздух отдает тепло (J5 < J1) при неизменном влагосодержании d₅ = d1—случай «сухого» процесса охлаждения. При этом луч процесса

и параллелен линии d = const (линия 1—5 на рис. 6).

Пятый случай. Воздух отдает тепло (Je<Ji) и влагу (de<di)—случай охлаждения и осушения воздуха. При этом луч процесса

и выражается линией 1—6 (рис. 6).

При рассмотрении влияния различных изменений состояния воздуха необходимо помнить следующее:

1. если влага не добавляется и не отнимается, то всякие изменения температур сухого и мокрого термометров, относи тельной влажности и теплосодержания находятся в такой вариации, что точка росы и влагосодержание воздуха остаются постоянными;

1. если тепло не добавляется и не отводится, то всякие изменении из- менения относительной влажности, точки росы, абсолютной влажности и температуры сухого термометра находятся в та кой взаимосвязи, что температура мокрого термометра остается постоянной.

Выше было отмечено, что построить луч процесса в любом месте диаграммы можно путем параллельного переноса лучей, нанесенных на полях диаграммы, в заданную точку. Однако метод не отличается точностью. Более точным является метод непосредственного построения.
