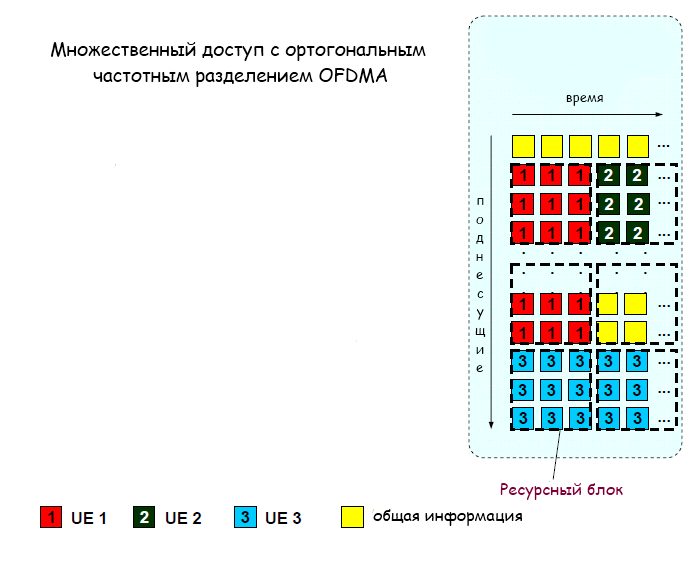

Множественный доступ с ортогональным частотным разделением ofdma
Множественный доступ с ортогональным частотным разделением OFDMA: зарегистрированный товарный знак Runcom LTD.
Основная идея – распределение поднесущих между пользователями в зависимости от их битрейта обслуживания. С таким походом довольно легко объединить пользователей с низким и высоким битрейтом в одной системе.

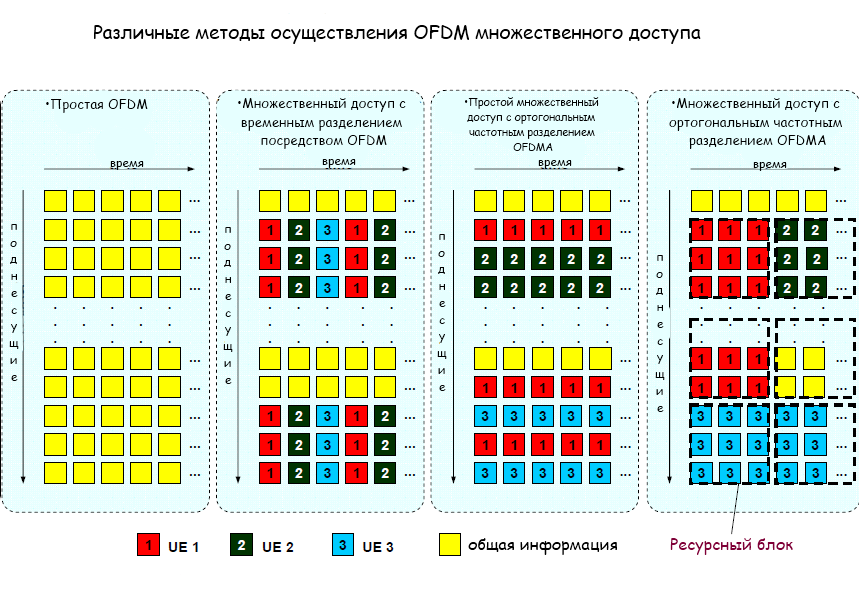

Решение проблемы предыдущей системы здесь заключается в объединении отдельных пользователей в, так называемые, ресурсные блоки или блоки распределения.
Такие блоки представляют собой просто напросто набор из нескольких поднесущих на некотором промежутке времени.
Один пользователь может использовать один и более ресурсных блоков.
OFDMA была введена с 802.16 (WiMAX) WirelessMAN- OFDMA для downlink (нисходящий поток – от передатчика к приемнику).
802.16d использует такой механизм с изменяющимися размерами блоков. Первые символы OFDM в каждой рамке используются, чтобы определить какой пользователь получил какой блок и какого размера.
Lte радиоинтерфейс
В LTE DL радиоинтерфейс основан на OFDM.
В LTE используются поднесущие, разнесенные на 15 кГЦ (fs), следовательно, длительность символа (Ts) составляет 66,67 мкс.
15 кГц → такое частотное распределение повышает эффективность радиосистемы.
Не все поднесущие используются, поднесущие на границах должны быть оставлены свободными, как защитные полосы от интерференции с другими системами.
Выбор остается за оператором – сколько поднесущих будет в соте.

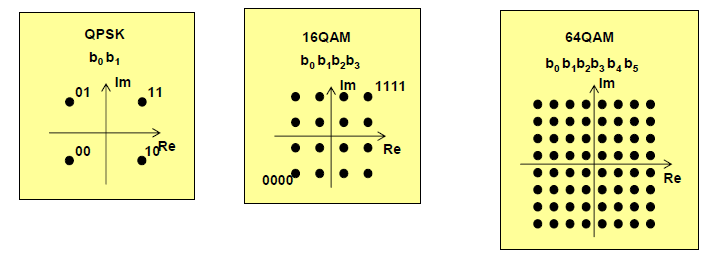

Схемы модуляции для lte
LTE определяет следующие опции модуляции:
Квадратурная фазовая манипуляция QPSK;
16 Квадратурная амплитудная модуляция, 16QAM;
64QAM;
Все они работают в прямой связи (downlink).
Обратная связь (uplink) обязательна только для первых двух. 64QAM выполнен в UE как опционная надстройка.
Не каждый физический канал позволяет использовать любую модуляцию. Регулируемые каналы способны использовать главным образом QPSK. QPSK дает большую эффективность передачи мощности при полном использовании мощности передатчика.
