Обработка результатов измерений и выводы по работе

1. Приведённая погрешность прибора вычисляется по формуле

,

где – сопротивление, измеренное мостом постоянного тока, Ом;

– сопротивление, соответствующее поверяемой отметке шкалы по градуировочной таблице (табл. 5.1.);

– сопротивление, соответствующее конечной отметке шкалы, Ом;

– сопротивление, соответствующее начальной отметке шкалы, Ом.

2. Относительная величина вариации показаний определяется по формуле

,

где , – значения сопротивления при прямом и обратном ходе для одной и той же отметки шкалы прибора, Ом.

3. Предельно допустимая приведённая погрешность определяется как

,

где k – класс точности, k =1,5.

4. Анализ результатов измерений и выводы по работе.

Прибор годен, если значения максимальной погрешности и вариации меньше или равны пределу допускаемой погрешности.

Контрольные вопросы

1. На каком принципе основана работа логометра?

2. Опишите устройство логометра.

ЛАБОРАТОРНАЯ РАБОТА №6

Поверка автоматического потенциометра

Цель работы: Получение практических знаний по поверке автоматических потенциометров и определение пригодности прибора к работе.

Перечень используемого оборудования и приборов: выключатель напряжения 220В, трансформаторы, источник регулируемого напряжения (ИРН), переносной потенциометр, автоматический потенциометр.

Краткая теория

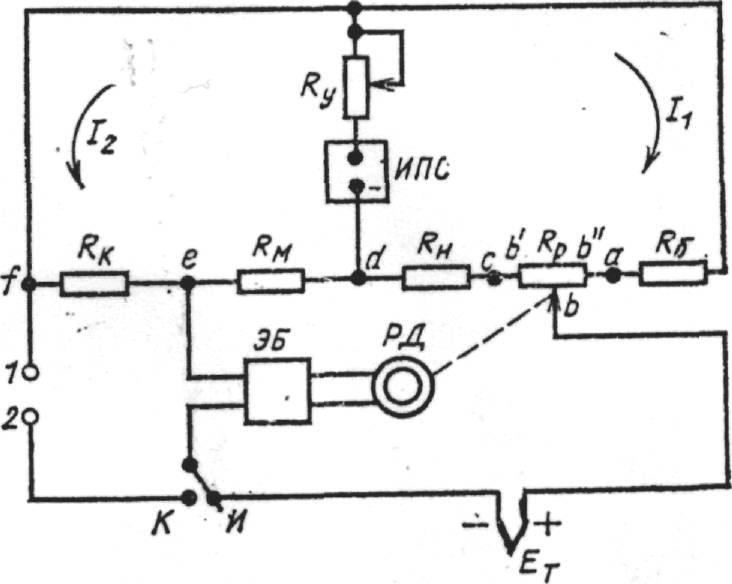

Рис. 6.1. Упрощенная измерительная схема автоматического потенциометра

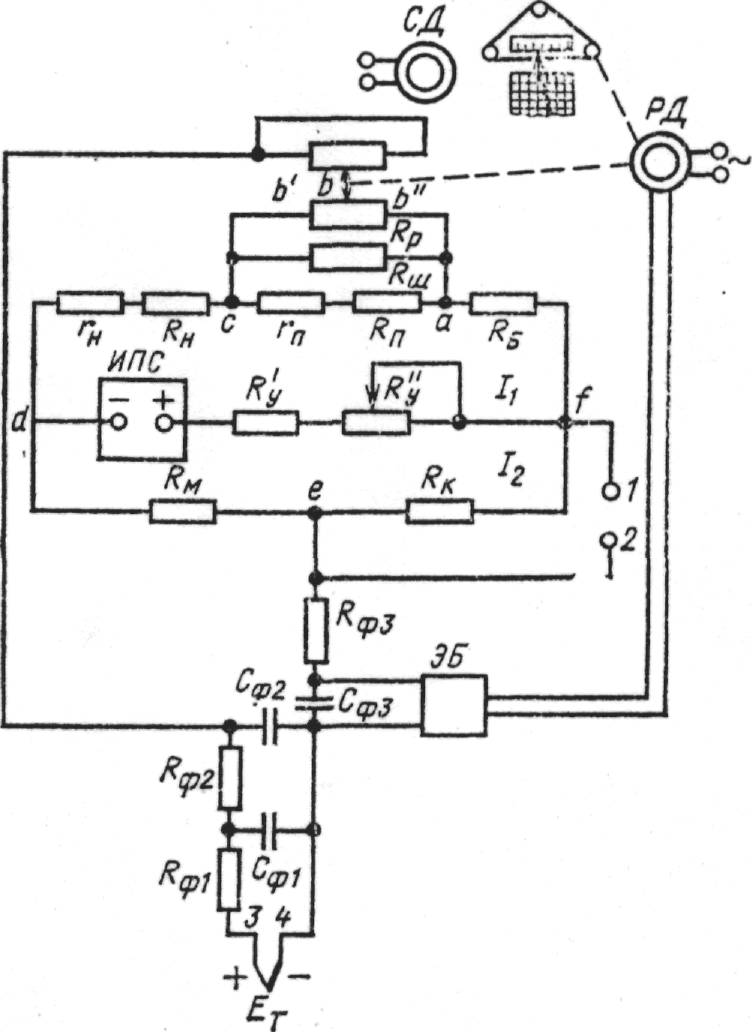

Рис. 6.2. Полная измерительная схема автоматического потенциометра

Автоматические потенциометры, как следует из названия, служат для компенсационного измерения термо-ЭДС без участия человека, которое было необходимо для ручного уравновешивания в обычных неавтоматических потенциометрах. Измерительная схема автоматического потенциометра не отличается принципиально от схемы потенциометра с ручным уравновешиванием. Однако в связи с тем, что автоматический потенциометр выполняет ряд дополнительных функций, учитывая особенности серийного производства, имеется некоторое отличие в схеме автоматического потенциометра. В автоматических потенциометрах, предназначенных для измерения температуры термометрами конкретной градуировки, автоматически вводится поправка на температуру свободных концов. В современных автоматических потенциометрах питание измерительной схемы осуществляется от источника стабилизированного питания. На рис. 6.1 представлена упрощенная схема автоматического потенциометра, а на рис. 6.2 – более полная измерительная схема.

Работа автоматического потенциометра осуществляется следующим образом. Термо-ЭДС термоэлектрического термометра Е_т уравновешивается падением напряжения на участке b–e (рис. 6.1 и 6.2). Это уравновешивание происходит автоматически. Если , то на вход электронного блока ЭБ поступает разность сигналов , которая в ЭБ преобразуется из постоянного тока в переменный и усиливается по напряжению и по мощности. Результирующий выходной сигнал ЭБ поступает на реверсивный двигатель РД, который перемещает движок реохорда R_p таким образом, что ΔU начинает уменьшаться и затем становится равным нулю. Как только , а это будет, когда , выходной сигнал ЭБ не будет вызывать движения реверсивного двигателя РД и движок реохорда остановится. Вместе с перемещением движка по реохорду одновременно перемещаются стрелка прибора по шкале и перо по диаграммной бумаге. При перемещении движка реохорда от начальной b' до конечной b" точки реохорда происходит изменение потенциала точки b на величину, соответствующую диапазону измерения данного потенциометра.

Для стабилизации рабочего тока в потенциометре используется источник питания стабилизированный ИПС, обеспечивающий постоянство рабочего тока с погрешностью не более ±0,02%.
