Введение
Цель выполнения задания: Дать общие сведения по расчету и конструированию машин, позволяющие квалифицированно эксплуатировать различные технические средства с учетом специфики каждой специальности.
Задачи: Освоить расчеты на прочность простых элементов машин, изучить общие принципы построения механизмов, деталей и их проектирования, ознакомиться с основами стандартизации и взаимозаменяемости.
Содержание: дисциплины «Механика», «Прикладная механика», «Теоретические основы машиноведения» включают в себя основные разделы теоретической механики, теории механизмов и машин, сопротивления материалов и деталей машин.
В результате изучения данной дисциплины студенты должны:
иметь представление об общих методах исследования и проектирования элементов механизмов, являющихся составной частью машин, оборудования и приборов и об основах расчета деталей узлов и машин;
знать основные виды механизмов, методы их расчета и проектирования;
понимать принципы работы отдельных механизмов и их взаимодействие в машине;
уметь выбирать расчетные схемы, проводить расчеты на прочность, жесткость и устойчивость элементов конструкций, проектировать механические передачи;
приобрести практические навыки по расчету деталей и узлов механизмов и машин.
В каждом задании представлены 18 схем задач. Обязательной для выполнения является та задача контрольного задания, номер которой соответствует сумме последних двух цифр шифра, и тот вариант этой задачи, который соответствует последней цифре шифра студента (шифром является номер зачетной книжки).
Примеры выполнения и оформления контрольных работ даны в каждом задании.
Желательно выполнение контрольных работ в соответствии с ГОСТ 2.105-95. Общие требования к текстовым документам изложены в фирменном стандарте «Правила оформления учебной документации. Общие требования к текстовым документам СМК ФС 1.1 02-2004».
Задание 1 Определение опорных реакций плоской системы произвольно расположенных сил
Определить реакции опор А и В горизонтальной балки АВ, если на нее действует сосредоточенная сила F, пара сил с моментом М и равномерно распределенная нагрузка интенсивностью q. Схемы нагружения даны на рисунке 1.1 Числовые данные для расчета приведены в таблице 1.1

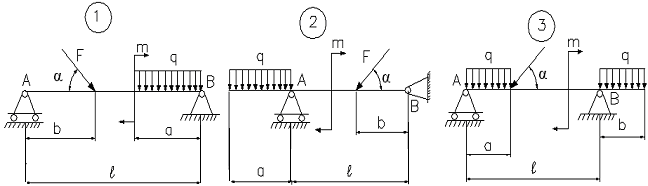

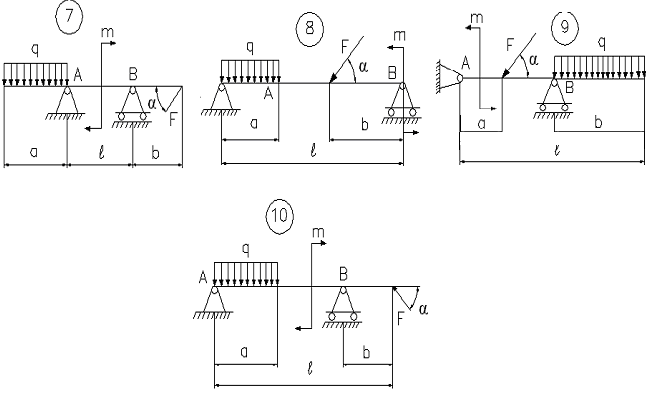

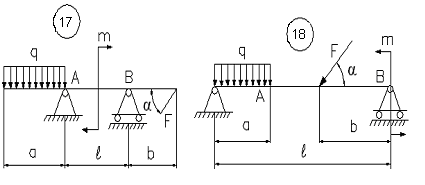

Рисунок 1.1 - Схемы балок
Таблица 1.1
Варианты |
а, м |
b, м |
с, м |
l, м |
M,
|
F, kH |
q, kH/м |
|
1 |
3 |
4 |
0 |
8 |
8 |
20 |
8 |
30 |
2 |
3 |
4 |
0 |
8 |
7.5 |
12 |
7.5 |
45 |
3 |
3 |
4 |
0 |
7 |
7 |
14 |
7 |
60 |
4 |
2 |
3 |
0 |
7 |
6.5 |
16 |
6.5 |
30 |
5 |
2 |
3 |
0 |
6 |
6 |
18 |
6 |
45 |
6 |
2 |
3 |
0 |
6 |
5.5 |
20 |
5.5 |
60 |
7 |
1 |
2 |
0 |
5 |
5 |
22 |
5 |
30 |
8 |
1 |
2 |
0 |
4.5 |
4.5 |
24 |
4.5 |
45 |
9 |
1 |
2 |
0 |
4 |
4 |
26 |
4 |
60 |
10 |
1 |
2 |
0 |
3.5 |
3.5 |
28 |
3.5 |
30 |
11 |
2,0 |
3,2 |
1,8 |
10 |
7 |
20 |
22 |
45 |
12 |
2,2 |
3,4 |
1,9 |
10 |
7 |
19 |
21 |
60 |
13 |
2,4 |
3,6 |
2,0 |
11 |
8 |
18 |
20 |
30 |
14 |
2,6 |
3,8 |
2,1 |
11 |
8 |
16 |
19 |
45 |
15 |
2,8 |
4,0 |
2,2 |
12 |
9 |
15 |
18 |
60 |
16 |
3,0 |
4,2 |
2,3 |
12 |
9 |
14 |
17 |
30 |
17 |
3,2 |
4,4 |
2,4 |
13 |
10 |
13 |
16 |
45 |
18 |
3,4 |
4,6 |
2,5 |
13 |
10 |
12 |
15 |
60 |
,
град
