4. Поперечные связи в плоскости нижних поясов ригелей

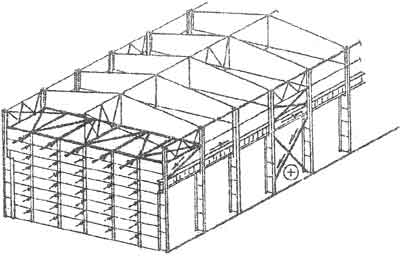

4.1. Эти связи служат для передачи усилий от ветровых нагрузок, направленных в торец здания, со стоек торцевого фахверка на вертикальные связи между колоннами (рис.17) (передача давления показана стрелками). Рис.17. Схема передачи ветровых нагрузок с торца здания на связи

4.2. Вместе с продольными связями они образуют замкнутый контур, увеличивающий общую жесткость каркаса здания.

Поперечные связи, как правило, ставятся под связями по верхним поясам, создавая с ними пространственные поперечные блоки, к которым с помощью прогонов, распорок вертикальных связей и продольных связей крепятся промежуточные фермы (ригели).

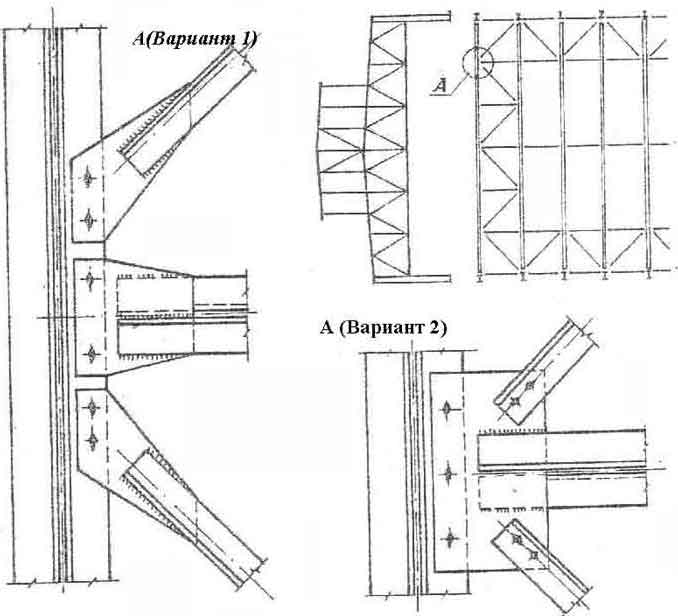

На рис.18, 19 показаны узлы крепления горизонтальных связей, выполненных из уголков и прямоугольных гнуто-сварных труб к поясам ферм. Следует отметить, что в каркасах с тяжелым режимом работы кранов 7К, 8К и при больших крановых нагрузках связи прикрепляются к фермам с помощью сварки (т.е. болтовые узлы должны быть обварены) либо с помощью высокопрочных болтов. Рис.18. Конструкции уголковых связей по нижним пояс

5. Вертикальные связи между колоннами

Различают верхний ярус вертикальных связей между колоннами (связи, расположенные выше подкрановых балок) и нижний я ниже балок (рис.20).

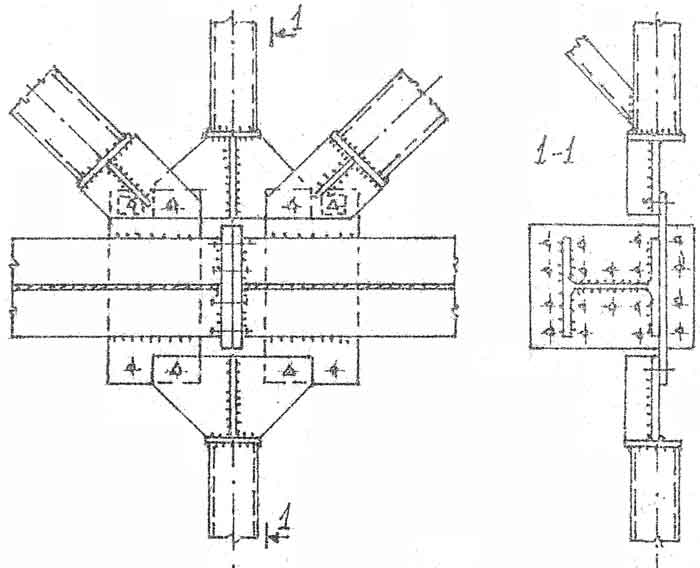

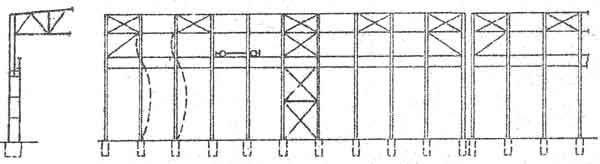

Рис.19. Узел связей по нижнему поясу из прямоугольных гнуто-сварных профилей Рис.20. Схема вертикальных связей между колоннами

5.1. Связи верхнего яруса имеют следующее назначение: а) усилия от ветра, направленного в торец здания, передаются на связи верхнего яруса с торцевых поперечных связей, расположенных в плоскости нижних поясов, а затем, по растянутым подкосам, эти усилия передаются на подкрановые балки", б) связи верхнего яруса обеспечивают -устойчивость колонн "из плоскости" рам. Таким образом, расчётная длина надкрановой части колонны (рис.20, пунктир) из плоскости рамы равна высоте этой части колонны; в) вместе о нижним ярусом связей при монтаже удерживают крепленные анкерами колонны oт опрокидывания. 5.2. Вертикальные связи нижнего яруса На связи нижнего яруса возлагается функции: а) передавать ветровые усилия от связей верхнего яруса и от продольного торможения кранов (рис.20); б) обеспечивать устойчивость подкрановой части колонии из плоскости рамы;

в) служить в качестве монтажных связей при установке колонн. В зданиях большой высоты связи нижнего яруса имеют дополнительную распорку между колоннами - (рис.21,

a). Ее назначение - уменьшить расчетную длину подкрановой части колонны из плоскости рамы. К этому компоновочному приему прибегают в том случае, когда при расчете проверю устойчивости колонны "из плоскости "не дает удовлетворительных результатов вследствие большой гибкости колонны (из плоскости рамы.).

Схемы вертикальных связей могут быть различными в зависимости от шага колонн, от необходимости использования проема между колоннами и т.п. (рис.21б). Рис.21. Схемы вертикальных связей нижнего яруса: а) дополнительная распорка для уменьшения расчетной длины колонны из плоскости рамы; б) варианты связей между колоннами

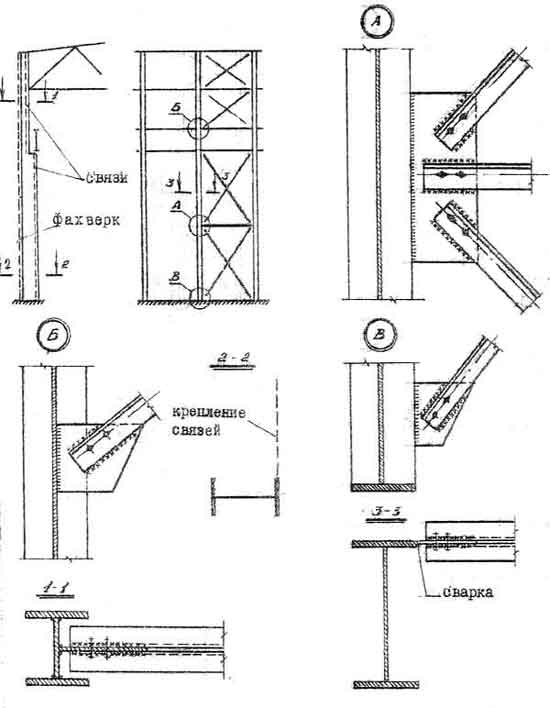

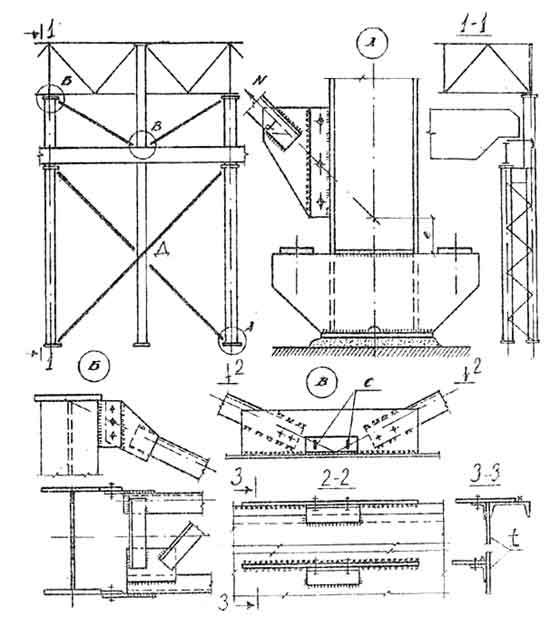

Прикреплять связи нижнего яруса к подкрановым балкам в пролете не следует, так как при движении крана может возникнуть сжатие раскосов связей, а следовательно, их выключение. Связи верхнего яруса могут прикрепляться к тормозным балкам болтами с овальными отверстиями в вертикальном направлении. Рис.22. Конструкции вертикальных связей между колоннами при шаге колонн 6 м Рис. 23. Вертикальные связи между колоннами при шаге колонн 12 м: С- овальные отверстия в узле В, допускающие прогибы подкрановой балки без нагружения связей верхнего яруса; t - тормозная балка

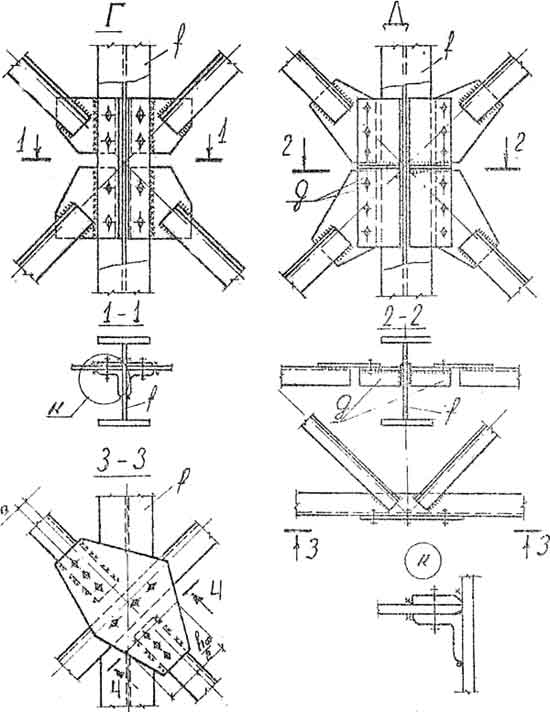

В вертикальной плоскости верхний ярус связей обычно располагается, по оси надкрановой части колонны, а нижние связи должны быть двойными и их следует располагать в плоскостях как наружной, так и внутренней ветвей подкрановой части колонны (рис.22). Если имеется фахверк, то связи устанавливаются в плоскости фахверка и стыкуются со стойкой фахверка в среднем узле. По длине здания связи нижнего яруса размещаются в середине температурного блока (рис.22), но ни в крем случае не по концам, Размещение связей в середине здания обеспечивает свободную деформацию продольных элементов при колебаниях температуры (удлинение или укорочение подкрановых балок, продольных связей и др.). Рис.24. Средний узел вертикальных связей (см.рис.23): Г- крепление связей и стойке фахверка f на монтажной сварке, Д- на высокопрочных болтах, Q- ребра жесткости, 4-4 - расчетное сечениее фасонки. Болты рассчитывается на осевое усилие в диагонали связей и момент от эксцентриситета "а"
