2. Определение основных размеров фундамента.

Определение геометрических размеров фундамента.

Фундамент проектируется сборным железобетонным.

Необходимо рассчитать площадь центрально– загруженного фундамента при заданных зна­чениях нагрузок Nп = 255 kH; Nвр=36kH.

Определение требуемой площади фундамента

Рассчитаем фундамент как центрально-загруженный:

А_ф = ;

где: А_ф – требуемая площадь фундамента;

N = 291кН – нагрузка, действующая на фундамент;

γ_cp = 20 кН/м³ – среднее значение удельного веса фундамента и грунта на его срезах;

R_o = 197кПа – ориентировочное расчётное сопротивление суглинка мягкопластичного второго слоя;

d = 2,4-0,7+0,15+1,5=3,350 м – глубина заложения фундамента от уровня планировки;

А_ф = 291кН/(197кН/м2-20кН/м3*3,350м)= 2,23846(м²);

Определение требуемой ширины фундамента

b=а=Aф^0,5=2,23846^0,5=1,497м.

Принимаем ближайший больший сборный фундамент по серии 1.412.1-6 - Ф1.1.1.1 с размерами подошвы 1,5мх1,5м.и высотой фундамента 1,5м

ВЫПОЛНИТЬ ПОДОБНЫЙ РИСУНОК С ГАБАРИТАМИ ФУНДАМЕНТА. ДАННЫЙ РИСУНОК НЕ СООТВЕТСТВУЕТ ФУНДАМЕНТУ Ф1.1.1.1

Рис.2 Основные габаритные размеры сборного фундамента Ф.1.1.1.1 по серии 1.412.1-6.

ВЫПОЛНИТЬ ПОДОБНЫЙ РИСУНОК В СООТВЕТСТВИИ С ПОЛУЧЕННЫ ФУНДАМЕНТОМ.ДАННЫЙ РИСУНОК НЕ ДО КОНЦА СООТВЕТСТВУТ ДАННОМУ ВАРИАНТУ

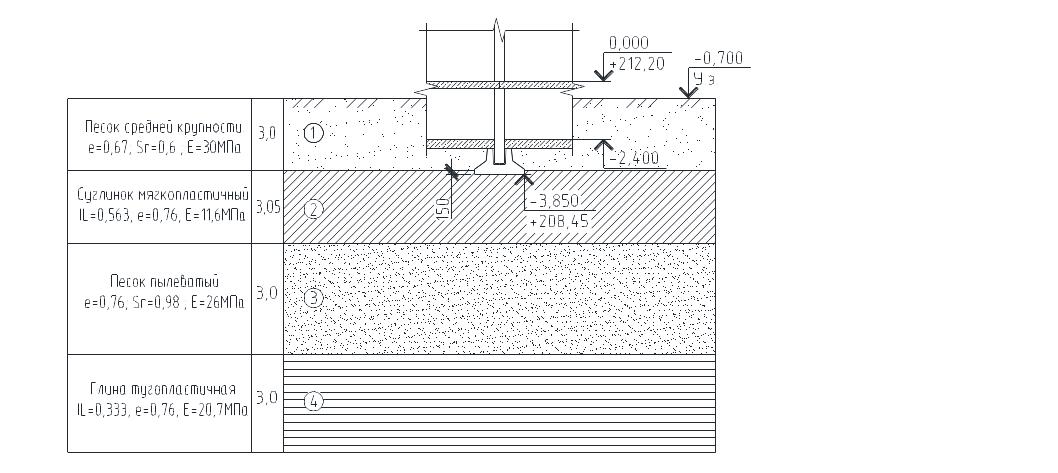

Рис.3 Расположение фундамента в толще основания.

3. ОПРЕДЕЛЕНИЕ РАСЧЕТНОГО СОПРОТИВЛЕНИЯ ФУНДАМЕНТА.

4. ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ ПО ПОДОШВЕ ФУНДАМЕНТА.

5. РАСЧЕТ ПРОЧНОСТИ ПОДСТИЛАЮЩЕГО СЛОЯ.

6. РАСЧЕТ ОСАДКИ ФУНДАМЕНТА МЕЛКОГО ЗАЛОЖЕНИЯ.

7. КОНСТРУИРОВАНИЕ ФУНДАМЕНТА МЕЛКОГО ЗАЛОЖЕНИЯ.
