4 Слой – глина (мощность 4,1 м):

• плотность скелета грунта: ρ_d = 1,96/(1 + 0,28) = 1,53 (т/м³);

• коэффициент пористости: e = (2,69– 1,53)/1,53 = 0,76;

• показатель текучести: I_L = (28 – 22)/(40 – 22) = 0,333;

• число пластичности: I_p = 40 – 22 = 18;

• модуль деформации: E = (МПа); (табл. значение, по интерполяции);

0,75	21
е=0,76	20,7
0,85	18

• расчетное сопротивление: R₀=300(кПа) (табл. значение, находим по интерполяции);

	0	IL=0,333	1
0,6	500		300
е=0,76	340	300	220
0,8	300		200

• нормативное значение удельного сцепления: с_n=49,3(кПа) (табл.знач.,интерп.);

  0,75	50
  е=0,76	49,3
  0,85	43

• нормативное значение угла внутреннего трения: φ_n=16,9(град) (табл.знач.,интер.);

0,75	17
е=0,76	16,9
0,85	16

ВЫВОД:

-Четвертичные аллювиальные отложения;

-Природный дисперсный грунт;

-несвязный;

-глинистый;

-глина (тк Ip>17);

-тугопластичный (тк 0,25< I_L ≤ 0,5);

-среднепучинистые (тк 0,25<I_L ≤0,5).

Сводная таблица грунтов строительной площадки:

№ИГЭ	Название грунта	Коэф-т пористости, е	Коэф-т водонасыщения Sr	Число пластичности Ip, %	Показатель текучести, IL	Расчетное сопротивление Ro, кПа	Удельное сцепление с, кПа	Угол внутреннего трения, φ°	Модуль деформации Е, МПа
1	ПЕСОК ср. крупности	0,67	0,60	-	-	400	-	35	30
2	СУГЛИНОК мягкопластичный	0,76	-	16	0,563	197	19,6	17,8	11,6
3	ПЕСОК пылеватый	0,57	0,98	-	-	100	-	33,2	26
4	ГЛИНА тугопластичная	0,76	-	18	0,333	300	49,3	16,9	20,7

2. Построение инженерно-геологического разреза.

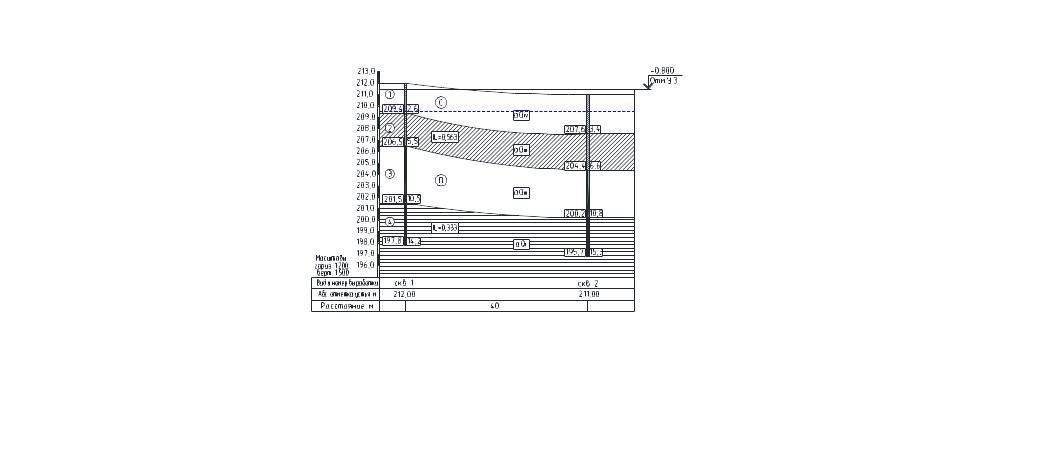

Инженерно-геологический геологический разрез (геологический профиль) строится по данным лабораторных исследований и геодезических изысканий. Геологический профиль представлен на рис. 3.

(В ИНЖЕНЕРНО_ГЕОЛОГИЧЕСКОМ РАЗРЕЗЕ НЕ ХВАТАЕТ УСЛОВНЫХ ОБОЗНАЧЕНИЙ! ИХ СДЕЛАТЬ САМОСТОЯТЕЛЬНО и ДОБАВИТЬ ИХ К рисунку под разрезом.)

Рис.1 Инженерно-геологический разрез.
