междурядьями 70, 90 см с одновременным протравливанием клубней и внесением минеральных удобрений на почвах всех типов.

Картофелесажалка (рис. 38) состоит из следующих составных частей: рамы 1, сницы с прицепным устройством 2, бункера для семян 7, высаживающих аппаратов 4, сошников 5, бороздозакрывателей 6, колесного хода 3, передних ходовых колес 8, оборудования для протравливания картофеля 9, механизма привода 10, оборудования для внесения минеральных удобрений 11, маркёров 12, навески с культивирующими лапами 13, сошников для внесения минеральных удобрений 14 и светосигнального оборудования.

Перемещение бункера и подъем-опускание ходовых колес осуществляются гидроприводом с питанием от гидросистемы трактора.

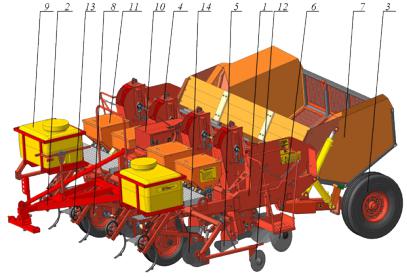

Рис. 38. Общий вид картофелесажалки СК-4 с оборудованием для протравливания клубней:

1 – рама; 2 – сница с прицепным устройством; 3 – колесный ход; 4 – высаживающий аппарат; 5 – сошник; 6 – бороздозакрывающие диски; 7 – бункер для семян; 8 – передние ходовые колеса; 9 – оборудование для протравливания картофеля; 10 – механизм привода; 11 − оборудование для внесения минеральных добрений; 12 – маркёры; 13 – навеска с культивирующими лапами; 14 – сошник для внесения минеральных удобрений

41

В отличие от сажалки КСМ-4 в сажалке СК-4 используется ленточ- но-ложечный высаживающий аппарат (рис. 39) производства Grimme (Германия).

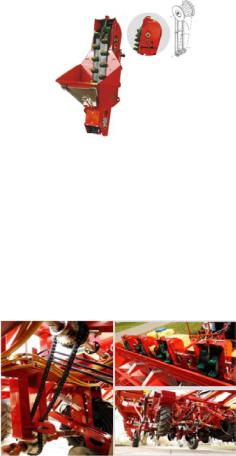

Рис. 39. Высевающий аппарат сажалки СК-4

Отличительной особенностью конструкции высаживающих аппаратов Grimme является, кроме всего прочего, возможность осуществления визуального контроля работы ложечной ленты, что позволяет высаживать картофель без пропусков даже при работе с крупным семенным материалом и проводить посадку с точным расстоянием между клубнями в рядке.

Привод высаживающих аппаратов осуществляется от передних колес сажалки через цепную передачу (рис. 40).

Рис. 40. Привод высаживающих аппаратов сажалки СК-4

Загрузка семенных клубней производится в опускающийся бункер 7 (см. рис. 38) самосвальными транспортными средствами. Ленточный высаживающий апарат 4 дозированно подает клубни из питательного бункера на ложечки и далее в сошник, посредством которого

42

они укладываются в почву. Укрытие клубней почвой с образованием гребня производится бороздозакрывающими дисками 6. При посадке клубней с одновременным протравливанием посадочный материал обрабатывается непосредственно перед укладкой в землю путем распыления протравливающего средства двумя форсунками, установленными в нижней части высаживающего аппарата.

При посадке картофеля с одновременным внесением минеральных удобрений туки вносятся локально под формируемый гребень по тукопроводу туковысевающего аппарата 11 перед укладкой клубня.

При посадке картофеля без предварительной нарезки гребней картофелесажалка в агрегате с трактором направляется по маркёрам.

Форма и размер посадочного материала могут быть различными. Чтобы не допустить попадания в ложечки двух клубней, можно устанавливать ленты с ложечками разных размеров.

Основные регулировки сажалки СК-4.

Установка нормы высадки клубней осуществляется согласно таблице перестановкой цепи на соответствующие звездочки первичного и вторичного валов. Посадка картофеля производится только калиброванным материалом.

Регулировка уровня заполнения питателей высаживающих ап-

паратов. В режиме посадки высаживающий отсек постоянно должен быть заполнен посадочным материалом до определенного уровня. Ложечная лента проходит по высаживающему отсеку. Для этого с помощью управляющего устройства в тракторе водитель должен постепенно приподнимать опрокидывающийся бункер. Слишком высокий уровень заполнения питающего отсека затрудняет равномерное наполнение захватывающих ложечек.

Положение регулирующей заслонки должно зависеть от формы и размера посадочного материала. Тем самым регулируется поступление материала в питающий отсек.

Регулировка глубины заделки клубней. Каждый сошник ограни-

чивается установочной растяжкой, посредством чего определяется глубина посадки. Настройка глубины посадки производится в поле. Глубину заделки клубней регулируют путем изменения угла атаки бороздозакрывающих дисков.

Регулировка встряхивателей. Интенсивность вибрации ленты можно отрегулировать, увеличив или уменьшив с помощью рычага давление нажима нажимных роликов на ложечную ленту. С помощью маховика можно произвести точную настройку.

43

Насадки клубнепровода. Высаживающие аппараты (рис. 41) оборудованы насадками 1 клубнепроводов. С их помощью высаживающий аппарат можно настроить на посадку крупных семян картофеля (рис. 41, А) и мелких семян картофеля (рис. 41, В). Регулировка производится с помощью установочных винтов 2. Данную настройку необходимо производить только для очень крупного посадочного материала. Очень важно, чтобы между насадкой клубнепровода, захватывающей ложечкой 3 и посадочным материалом 4 всегда было оптимальное расстояние.

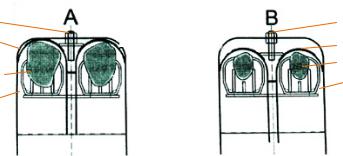

Рис. 41. Регулировка насадок высаживающего аппарата:

А − для крупносеменной фракции; В − для мелкосеменной фракции; 1 – насадка высаживающего аппарата; 2 − регулировочные винты; 3 − ложечки;

4 − семена картофеля

Регулировка высоты передних колес зависит от структуры почв,

технологии посадок (по ровной или гребневой поверхности) и высоты нарезки гребней.

Настройка на минутный расход жидкости. Заправку жидкости в баки и настройку на норму расхода жидкости следует проводить согласно Руководству по эксплуатации ОПК-4-2.

7. РАСЧЕТ ВЫЛЕТА МАРКЁРОВ И СЛЕДОУКАЗАТЕЛЕЙ

Маркёр – это приспособление, которое при проходе посевного агрегата делает на поле отметку в виде бороздки для точного ведения агрегата при следующем проходе (рис. 42).

Чаще всего используются механические маркёры, представляющие собой откидные штанги, на конце которых шарнирно под некоторым

44

углом атаки установлен сферический диск. Диск, перекатываясь по полю, образует бороздку, по которой при смежном проходе ведут переднее колесо или центр трактора.

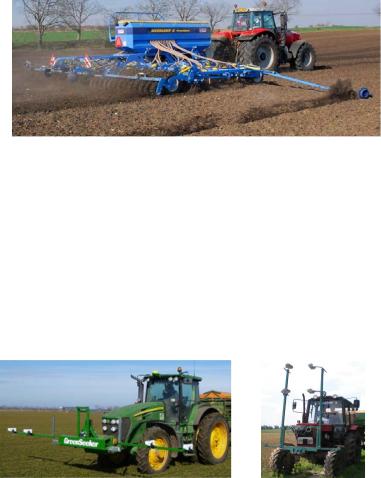

Рис. 42. Принцип работы маркёра

Особенное внимание следует уделить точности движения посевного агрегата по маркёрной линии. Для этого необходимо точно и правильно выставить длину маркёров.

Следоуказатель – приспособление, с помощью которого механизатор ведет посевной агрегат по следу маркёра (рис. 43). Следоуказатели используют при большой ширине B захвата агрегата для уменьшения вылета маркёров.

Длину следоуказателя С используют в расчетах вместо ширины колеи с.

Вылетом маркёра L (Lп – правого, Lл – левого) считают расстояние от крайнего сошника до диска (следа) маркёра.

Рис. 43. Следоуказатель:

а − в рабочем положении; б − в транспортном положении

45

В зависимости от способа вождения агрегата длина вылета маркёра будет рассчитываться следующим образом:

– при вождении правым или левым колесом поочередно (рис. 44)

где В – ширина захвата агрегата, м;

b– ширина стыкового междурядья, мм;

c– ширина колеи трактора, которая принимается в зависимости от высеваемой культуры: зерновые и лен – 1750 мм; картофель и кукуруза – 1400 мм; сахарная свекла – 1800 мм;

Lп

Lл

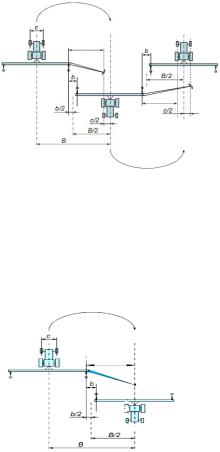

Рис. 44. Схема расчета вылета маркёра при вождении правым или левым колесом поочередно

− при вождении по визирной линии, расположенной вправо от центра трактора (рис. 45)

46

Lп

Lл

Рис. 45. Схема расчета вылета маркёра при вождении по визирной линии

− при вождении центром трактора (рис. 46) длина вылета маркёра будет равна:

Lп

Рис. 46. Схема расчета вылета маркёра при вождении центром трактора

− при вождении трактора со следоуказателем (рис. 47)

где С – длина следоуказателя, м.

47

Lп

Рис. 47. Схема расчета вылета маркёра при вождении трактора со следоуказателем

8. КОНТРОЛЬ И ОЦЕНКА КАЧЕСТВА РАБОТЫ

Для посева зерновых культур.

1.Качество посева зерновых колосовых культур определяют по трем основным показателям: норме высева семян, глубине заделки семян, ширине стыковых междурядий (табл. 1).

2.При оценке качества работы на посеве учитывают и другие показатели: неравномерность высева отдельными высевающими аппаратами (допускается не более ±3 %), непрямолинейность рядков, огрехи, обсев поворотных полос.

Таблица 1. Оценка качества посева

Для посева пропашных культур. Контроль качества посева про-

водят в начале работы и 2–3 раза в течение смены. При контроле проверяют ширину основных и стыковых междурядий, глубину заделки

48

семян, норму высева семян и удобрений, точность высева и прямолинейность рядков.

Для определения нормы высева снимают почву над семенами в трех местах по диагонали участка (на отрезках длиной в 1 м каждого из рядков) и подсчитывают среднее число Кпм посеянных семян.

Количество семян Кпм на одном погонном метре рядка определяется по формуле

где Hз – заданная норма высева, млн. шт/га; m – ширина междурядий, см.

Норма высева удобрений определяется как отношение израсходованной массы удобрений на засеянную ими площадь.

Прямолинейность рядков оценивают на длине 50 м путем отметки базовой линии с последующим замером отклонений от этой линии через 50 см.

Проверка ширины междурядий и глубины заделки семян производится так же, как и при посеве зерновых колосовых культур.

Для посадки картофеля. Работу сажалок оценивают по степени выполненных агротехнических требований. При 1–2 баллах выставляется предельно низкая оценка работы, а при получении 0 баллов работа бракуется. Контролируемые признаки при посадке картофеля представлены в табл. 2.

Таблица 2. Контроль качества посадки картофеля

9.ТЕХНИКА БЕЗОПАСНОСТИ

1.К работе с сеялками и сажалками допускаются лица, изучившие руководство по эксплуатации и имеющие соответствующую квалификацию.

2.К работе с оборудованием для внесения рабочих растворов пестицидов допускается персонал, прошедший специальную подготовку

изнающий требования руководства по эксплуатации конкретной машины и Санитарных правил и норм «Гигиенические требования к хранению, транспортировке и применению пестицидов и агрохимикатов» № 2.2.3.12-17–2003.

3.Монтаж сеялки (сажалки) и ее сцепку с трактором должны проводить, при необходимости, два человека – тракторист и вспомогательный рабочий.

4.Гидросистема сеялки (сажалки) должна соединяться с гидросистемой трактора с помощью разрывных муфт.

5.Перед началом движения агрегата дать сигнал. Трогаться с места плавно, без рывков.

6. Транспортная скорость по дорогам не должна превышать

15км/ч. Строго соблюдать правила дорожного движения.

7.Регулярно проверять надежность крепления узлов и деталей се-

ялки.

8.При проведении ТО при поднятой сеялке использовать соответствующие опоры.

9.При агрегатировании с трактором страховочную цепь зацепить за тяги трактора.

При работе с сеялками и сажалками ЗАПРЕЩАЕТСЯ:

1.Транспортировка со снятыми световозвращателями (катофотами)

ипри неработающем электрооборудовании.

2.Перевозка людей на площадках.

3.Транспортировка с загруженным бункером.

4.Транспортировка с открытым бункером.

5.Транспортировка с незафиксированными в транспортном положении тягами маркёров.

6.Транспортировка с неисправными или неподключенными тормо-

зами.

7.В зоне работы маркеров находиться людям.

8.Проводить работы по ТО с включенным двигателем трактора.

9.Работать без защитных ограждений приводов.
