Рис. 28. Посевная секция сеялки СТВ-8:

1 – семенная банка; 2 – высевающий аппарат; 3 – сошник; 4 – загортач; 5 – опорноприкатывающий каток; 6 – тяги подвески; 7 – фиксатор подвески; 8 – кронштейн крепления секции к раме сеялки; 9 – регулятор глубины посева

Механизм привода высевающих аппаратов (рис. 29) осуществляется от опорно-приводных колес через сменные шестерни, звездочку и цепные передачи на вал контрпривода и далее на рабочие секции.

Рис. 29. Механизм привода высевающих аппаратов сеялок точного высева

Высевающие аппараты всех сеялок семейства СТВ идентичны (рис. 30) и состоят из корпуса 1, диска ведомого 2, высевающего диска 3 с ворошителем 4, корпуса семенной камеры 5, сбрасывателя двой-

31

ников 6 с рычагом управления 7 ролика 8. Высевающие диски сменные, в зависимости от посевной культуры и нормы высева.

1

4



6



5





















1 6

7

3

2

3 2

8

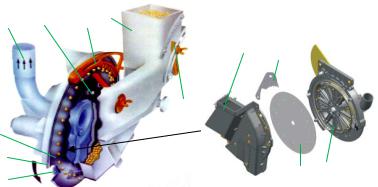

Рис. 30. Пневматический (вакуумный) высевающий аппарат:

1 – корпус; 2 − диск ведомый; 3 – диск высевающий; 4 – ворошитель; 5 − семенная камера; 6 – сбрасыватель лишних семян; 7 – рычаг управления сбрасывателем; 8 – ролик

Высевающий диск 3 с отверстиями (рис. 30) разделяет внутреннюю полость корпуса 1 на две камеры: семенную и вакуумную. В семенную камеру 5 из банки непрерывно поступают семена. Внутри камеры на диске имеется ворошитель 4. Вакуумная камера шлангом соединена с полостью всасывания вентилятора. Воздух из семенной камеры через отверстия в диске устремляется в вакуумную камеру. При вращении диска семена присасываются к отверстиям, переносятся в нижнюю часть аппарата и отпадают в результате перекрытия отверстия эластичным роликом 8. Ворошитель 4 взрыхляет слой семян, перемещает их в направлении движения отверстий диска и тем самым способствует лучшему захвату. Для лучшей укладки семян в бороздку и очистки отверстий в нижней части семенной камеры установлены отсекатель и кисточка.

Важнейшими условиями работы аппарата является надежное разрежение и соответствие диаметра отверстий диска высеваемым семенам. Для того чтобы каждое отверстие с гарантией захватывало семя, разрежение в вакуумной камере в зависимости от вида семян должно составлять от 2,5 до 6 кПа. Однако в таком случае отдельные отверстия захватывают по 2 и 3 семени. Для удаления лишних семян име-

32

ются сбрасыватели 6. Сбрасыватели регулируются рычагом 7 в зависимости от размера семян.

Количество высеваемых семян высевающим аппаратом зависит от частоты вращения высевающего диска и числа отверстий на нем. Частота вращения высевающего диска изменяется сменой передаточного отношения в механизме привода высевающих аппаратов.

Основные регулировки.

1.Регулируют разрежение в вакуумных камерах в зависимости от размера семян от 2,5 (для мелких семян) до 6,0 кПа (для крупных семян) заслонкой на выходном патрубке вентилятора.

2.Выбирают высевающий диск с диаметром отверстий и их количеством (48 или 32) в соответствии с высеваемой культурой и диапазоном норм высева. Отрегулировать положение сбрасывателя семян на односемянный высев.

Глубина заделки семян при настройке посевной секции СТВ-12 с двумя опорными катками регулируется в основном регуляторами 12 (см. рис. 27) переднего катка. Одно деление на секторе регулятора соответствует изменению глубины на 0,5 см. Регулятор заднего катка находится в постоянном положении.

При настройке посевной секции СТВ-8 с опорой только на задний каток глубина заделки регулируется регулятором 9 заднего катка (см. рис. 28).

Основные регулировки механических сеялок точного высева.

В отличие от пневматической сеялки точного высева в механической сеялке отсутствует вентилятор. В результате этого при вращении диска семена заполняют ячейки сверху (рис. 31). Ролик счищает лишние семена, а чистик предотвращает затягивание семян роликом. Далее семена транспортируются в закрытой части корпуса и при выходе в полость сошника выбрасываются в бороздку выталкивателями.

Рис. 31. Высевающий диск механической сеялки точного высева

33

Семена свеклы должны быть прошлифованы и откалиброваны. Посев некалиброванных семян не допускается. При посеве нешли-

фованных семян возрастает число пропусков семян в результате скопления трухи в зоне заполнения ячеек.

С учетом размеров высеваемой культуры и нормы высева выбрать высевающий диск с соответствующим диаметром ячеек и их количеством. Сеялки обычно комплектуются дисками с тремя рядами ячеек, в каждом ряду по 70 шт., но могут поставляться диски с двумя и одним рядом ячеек.

Зазор между роликом и чистиком устанавливается 0,2–0,3 мм. Работа без выталкивателей или с обломанными выталкивателями не допускается.

Норму высева семян регулируют изменением передаточного отношения механизма привода высевающих аппаратов.

Глубина заделки семян регулируется винтом. На стержне винта имеются деления. Одно деление соответствует изменению глубины заделки на 1 см.

Общее давление посевной секции на почву регулируется натяжением диагональной пружины параллелограммного механизма подвески секции (рис. 32).

Рис. 32. Параллелограммный механизм подвески секции

34

6. КАРТОФЕЛЕСАЖАЛКИ

Агротехнические требования. Клубни картофеля перед посадкой необходимо рассортировать на фракции массой 30–50, 50–80, 80–100 г и высаживать каждую фракцию раздельно. Крупные клубни массой более 100 г режут пополам или применяют сменные ложечки для их посадки. Резаные клубни должны быть сухие. Ростки яровизированных клубней не должны превышать 20 мм. В посадочном материале примесей и поврежденных клубней должно быть не более 2 %. Всхожесть клубней должна быть не менее 98 %.

При посадке клубней допускается отклонение фактических значений от заданных: для нормы посадки – 10 %, глубины заделки клубней – ±4 см, нормы внесения удобрений – ±10 %, ширины основных междурядий – ±4 см, ширины стыковых междурядий – ±5 см. При посадке средних клубней допускается не более 3 % пропусков.

Полунавесные картофелесажалки КСМ-4, КСМ-6 и КСМ-8 предназначены для гребневой и гладкой посадок непророщенных клубней соответственно в четыре, шесть и восемь рядков с междурядьями 70 см и одновременным внесением в борозды минеральных удобрений.

Сажалка не имеет автономной гидросистемы, и все ее гидроагрегаты подключены к гидросистеме трактора. Рабочие органы управляются трактористом из кабины трактора: включение и выключение привода с помощью рычага управления задним ВОМ; перевод сажалки из транспортного положения в рабочее и обратно, а также управление загрузочным бункером и маркёрами – рукоятками управления золотниками гидрораспределителя трактора.

Общее устройство картофелесажалки КСМ-4. Машина постав-

ляется в двух модификациях: КСМ-4А с сошниками для полей, не засоренных камнями; KCM-4A-01 с сошниками для полей, засоренных камнями. Эти машины комплектуются бороздозакрывающими дисками для заделки борозд и гидрофицированными маркёрами.

Картофелесажалка состоит из рамы 2 (рис. 33) с прицепным устройством 1, рабочих 6 и загрузочного 7 бункеров, ковшейпитателей, высаживающих 5 и туковысевающих 3 аппаратов, сошников 11, бороздозакрывателей 4, маркёров, передач, опорных 9 и ходовых 8 колес, гидроцилиндров и электрозвуковой сигнализации.

35





6

7

3









8













1

9















4



10







11



5





2























































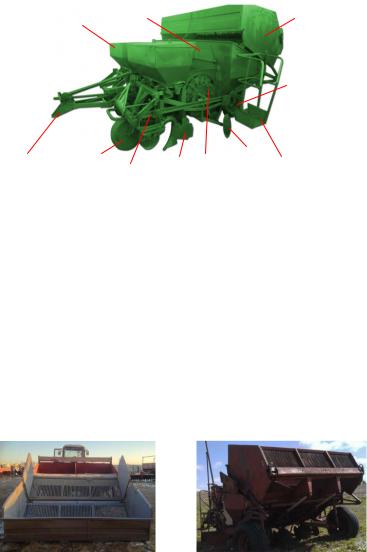

Рис. 33. Общий вид полунавесной картофелесажалки КСМ-4:

1 – прицепное устройство; 2 – рама; 3 – туковысевающий аппарат; 4 – бороздозакрывающие диски; 5 – высаживающий аппарат; 6 – рабочий бункер; 7 – загрузочный бункер; 8, 9 – колеса; 10 – подножная площадка; 11 – сошник

Рама предназначена для установки рабочих и вспомогательных органов сажалки. К передней части рамы крепятся кронштейны подвески сошников и прицепное устройство, к задней – бункер.

Рабочий бункер для клубней представляет собой ящик, дно которого наклонено в сторону ковшей-питателей и снабжено створкамивстряхивателями. Передняя стенка имеет окно, перекрываемое заслонкой. Загрузочный бункер (рис. 34) состоит из двух отсеков, шарнирно связанных между собой. При подъеме бункера отсеки складываются и задний (загрузочный) отсек входит во внутрь переднего (промежуточного) отсека.

а

б

Рис. 34. Общий вид бункера картофелесажалки КСМ-4: а − при загрузке; б − в рабочем положении

36

Ковш-питатель предназначен для бесперебойной и равномерной подачи клубней из рабочего бункера к ложечкам. В нем расположены ворошители и шнеки, которые препятствуют образованию сводов и застою клубней. Кроме того, зубья ворошителей, проходя через прорези гребенок, выталкивают из ковша посторонние примеси, а шнеки изменяют направление потока клубней и создают подпор в зоне захвата клубней ложечками.

Высаживающий аппарат (рис. 35) ложечно-дискового типа расположен в ковше-питателе и предназначен для подачи клубней в борозду. Он состоит из диска 1, закрепленного на приводном валу 2, ложечек 3 и направляющей планки 4. Двенадцать ложечек и зажимов 5 закреплены на диске на равном расстоянии друг от друга.

5

3

1

2

4

Рис. 35. Высаживающий аппарат: 1 − диск; 2 − вал; 3 − ложечка; 4 − направляющая планка; 5 − зажим

Из бункера клубни картофеля поступают в питающий ковш, в котором захватываются ложечками 3 вычерпывающего аппарата. В это время хвостовик зажима 5 взаимодействует с направляющей планкой 4 и отводит палец от ложечки. При выходе клубней из питающего слоя хвостовик освобождается от планки и за счет пружины зажимает клубень в ложечке. В зоне выбрасывания хвостовик снова набегает на направляющую планки 4 и освобождает клубень, который падает в борозду, образованную сошником.

37

Аппараты смонтированы попарно на валах 2, которые с помощью подшипниковых опор установлены на раме сажалки. Смежные концы валов соединены между собой цепными полумуфтами.

Туковысевающий аппарат (рис. 36) служит для дозированной подачи минеральных удобрений в борозду. Он состоит из бункера 1, вала 5, пружин 3 и 6 с правой и левой навивками, указателя уровня удобрений 2 и воронок 4. Привод вала туковысевающего аппарата осуществляется от нижнего цепного редуктора.

1

2

6

5

3

4





Рис. 36. Туковысевающий аппарат:

1 – бункер; 2 – указатель уровня удобрений; 3 – пружина правая; 4 – воронка; 5 – вал; 6 – пружина левая

Копирующее колесо 9 (см. рис. 33) поддерживает постоянную глубину посадки и может перемещаться относительно сошника перестановкой вилки колеса по сектору и фиксацией замка в отверстиях. П а- раллелограммный механизм подвески сошника обеспечивает заданный угол входа его в почву при копировании рельефа поля.

Бороздозакрывающие диски 4 (см. рис. 33) служат для заделки бо-

розд при гребневой или гладкой посадках.

Рабочие органы сажалки приводятся во вращение от ВОМ трактора посредством карданной передачи, конического редуктора и двух цепных редукторов.

Картофелесажалки типа КСМ приспособлены для механизированной перегрузки клубней в их бункер из универсальных транспортных средств, снабженных самосвальным кузовом. Для этого машины КСМ оборудованы дополнительным загрузочным бункером 5 (рис. 37). Для загрузки клубней бункер 5 гидроцилиндрами 8 и 9 переводят в положение Б и выгружают в него клубни из кузова 6 самосвала. Затем гидроцилиндрами 9 бункер 5 поднимают и переводят в положение А. При этом боковины бункера 5 входят внутрь основного бункера 4, рабочий объем которого заполняется клубнями. Включая ВОМ, который приводит в действие все механизмы, клубни под воздействием ство-

38

рок-встряхивателей в днищах рабочих бункеров 4 и ворошилок в ков- шах-питателях непрерывным потоком подаются из рабочих бункеров и перемещаются шнеками к ложечкам высаживающего аппарата 3. Вращаясь, диски посадочных аппаратов захватывают клубни ложечками. После выхода ложечки из питающего слоя подпружиненный прижим удерживает в ложечке один клубень, который при последующем вращении диска и набегании рычага зажима на шину-копир сбрасывается в борозду, образованную сошником 11. Одновременно в борозды поступают и присыпаются слоем почвы удобрения. Закрытие борозд производится установленными под углом друг к другу сферическими дисками 10.

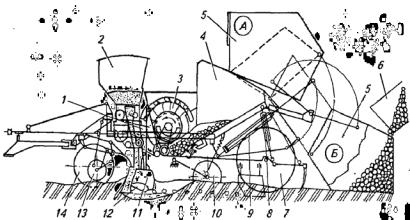

Рис. 37. Схема рабочего процесса картофелесажалки КСМ-4:

1 − лоток; 2 − туковысевающий аппарат; 3 − высаживающий аппарат; 4 − рабочий бункер; 5 − загрузочный бункер; 6 − кузов самосвала; 7, 14 − опорные колеса; 8, 9 − гидроцилиндры; 10 − бороздозакрывающий диск; 11 − сошник; 12 − отвальчик; 13 − копирующее колесо; А − положение загрузочного бункера при посадке; Б − положение загрузочного бункера при загрузке в него клубней

Основные регулировки сажалки КСМ-4. Сажалку устанавлива-

ют на ровной площадке. Глубину посадки клубней регулируют, поднимая или опуская копирующие колеса, опорные колеса и заделывающие диски.

Уровень клубней в зоне забора их ложечками регулируют изменением положения заслонок на передних стенках бункера.

39

Норму посадки клубней при синхронном ВОМ изменяют заменой звездочек на ведомом валу редуктора, которые подбирают в зависимости от густоты посадки клубней по таблицам, указанным в инструкциях по эксплуатации сажалок.

Если сажалка приводится в действие от независимого BOM трактора, то нужная густота посадки обеспечивается при замене звездочек на ведомом валу редуктора сажалки и изменении скорости движения агрегата. Для уточнения нормы посадки в поле надо проехать 20 м на установленной рабочей скорости, подсчитать число клубней в борозде на длине гона 14,3 м и полученное число умножить на 1000. Среднее число клубней при их подсчете за всеми сошниками будет соответствовать фактической норме посадки на 1 га. Густоту посадки дополнительно контролируют, определяя среднее расстояние между клубнями.

У сажалки КСМ-4 рычаг заслонки регулятора туковысевающих аппаратов устанавливают на одном из пяти делений шкалы. При синхронном приводе норма внесения удобрений связана с числом зубьев z сменной звездочки контрпривода, т. е.

Q = K z,

(1)

где К − коэффициент, равный 9,1; 21,3; 33,4; 41,3 и 45,6 при установке рычага соответственно против первого− пятого делений шкалы.

При независимом приводе

Q =

K1 z

,

(2)

v







где К1 − коэффициент, равный 63, 148, 232, 288 и 336 соответственно для первого − пятого делений шкалы;

v − скорость движения агрегата, км/ч.

Дозу внесения удобрений окончательно устанавливают в поле при первом проходе агрегата.

Угол входа сошника в почву регулируют изменением длины верхней тяги механизма подвески.

Высоту и форму гребней регулируют, поворачивая косынки полуосей заделывающих дисков и увеличивая сжатие пружин нажимных штанг.

Полунавесная картофелесажалка СК-4 предназначена для ряд-

ковой посадки непророщенных откалиброванных клубней картофеля с
