катушка настроена для средних и мелких семян, в положении, когда утоплен фиксатор 4, − для средних и крупных семян.

Для уточнения фактической нормы высева рекомендуется произвести пробный высев семян, так как при установке нормы высева по регулировочным таблицам фактическая норма может отличаться от заданной в силу ряда причин: пробуксовка приводного колеса на переувлажненных или плохо подготовленных почвах, протравленные семена (клейкость, влияющая на скользящую способность), отличие фактического удельного веса семян от удельного веса, указанного в регулировочных таблицах, и т. д.

Ключом сделать заданное число оборотов в соответствии с таблицей, взвесить собранный в лотке посевной материал и умножить соответственно на 40 или 100. Умноженный результат взвешивания дает фактическую норму высева на 1 га.

Настройка нормы высева минеральных удобрений. На сеялке установлен отдельный дозатор для высева минеральных удобрений, выполненный из коррозионно-стойкой стали. Дозирующая катушка для удобрений, установленная на шестигранном приводном валу, имеет ячейку другой формы и более глубокую по сравнению с семенной.

Дозатор минеральных удобрений имеет подвижную съемную заслонку. Через выходной патрубок дозатора удобрения по трубке попадают в тройник, в котором смешиваются с семенами, и далее по семяпроводу попадают в сошник.

Привод дозатора регулирует частоту вращения приводного вала высевающих катушек посредством рычага, который устанавливается на определенное деление шкалы (от 0 до 55) согласно необходимой норме высева, которая выбирается в соответствии с регулировочной таблицей.

Для уточнения фактической нормы высева минеральных удобрений необходимо произвести пробный высев по аналогии с пробным высевом семян.

Регулировка глубины заделки семян и минеральных удобре-

ний. Конструкция сеялки предусматривает централизованную и индивидуальную (для каждого сошника) регулировку изменения глубины заделки семян и минеральных удобрений.

Централизованная регулировка производится с помощью винтового механизма (рис. 17), установленного на балке рамы сеялки. Механизм приводится в движение с помощью гаечного ключа. Вращая винт 1 по часовой стрелке, глубина заделки уменьшается, против часо-

21

вой стрелки – увеличивается. Величина глубины заделки семян и минеральных удобрений определяется по шкале 2.

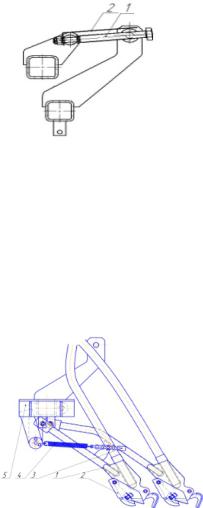

Рис. 17. Механизм регулировки давления сошников на почву: 1 − винт регулировочный;

2 − линейка

Индивидуальная регулировка заглубления анкерного сошника достигается изменением величины давления сошника на почву. Регулировка производится путем перестановки отверстий в планке 3 (рис. 18) на оси, при этом изменяется усилие пружины 4. Переставляя ось в верхние отверстия в планке, усилие пружины уменьшается, в нижние – усилие пружины увеличивается. Для получения ширины междурядий 125 мм с сошника снимается делитель 2.

Рис. 18. Сошник анкерный для узкорядного посева: 1 – сошник анкерный; 2 – делитель; 3 – планка; 4 – пружина; 5 – сменный брус

22

4. СЕЯЛКИ ПНЕВМАТИЧЕСКИЕ УНИВЕРСАЛЬНЫЕ

Рядовые пневматические сеялки СПУ-3, СПУ-4 и СПУ-6 (рис. 19) с шириной захвата соответственно 3, 4 и 6 м предназначены для посева семян зерновых, зернобобовых и травяных культур с междурядьями 12,5 см на хорошо обработанных, выровненных почвах и комплектуются различными типами сошников.

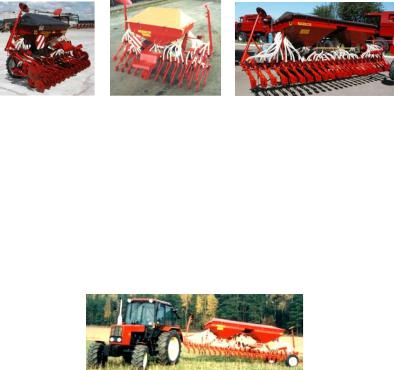

Рис. 19. Сеялки пневматические универсальные (СПУ): а − СПУ-3; б − СПУ-4; в − СПУ-6

Базовая модель СПУ-6 имеет килевидные сошники, СПУ-6Д – однодисковые, СПУ-6Л – килевидные сошники для льна. Сеялки СПУ-3 и СПУ-4 имеют по одной высевающей системе с числом отводящих патрубков распределителя соответственно 24 и 32. Сеялка СПУ-6 имеет две высевающие системы, аналогичные СПУ-3, работающие от одного вентилятора и смонтированные на общей раме. В транспортное положение сеялка переоборудуется для движения в поперечном направлении (рис. 20).

Рис. 20. Сеялка СПУ-6 в транспортном положении

Устройство и работа сеялки (рис. 21). Семена из семенного ящи-

ка 7 катушечный дозатор 8 подает в эжекторный питатель 3, в который вентилятор 1 нагнетает воздух. В результате разрежения, получаемого в эжекторе, семена вводятся в вертикальный трубопровод 4, в котором они равномерно распределяются в воздушном потоке, а затем в виде

23

семявоздушной смеси распределителем 5 распределяются по семяпроводам 6 и транспортируются к сошникам 12.

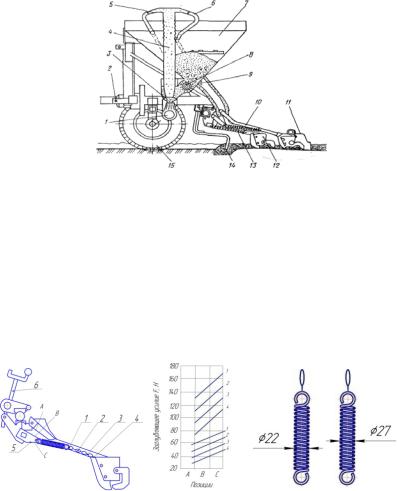

Рис. 21. Схема сеялки СПУ-6(3):

1 – вентилятор; 2 – навеска; 3 – эжекторный питатель; 4 – вертикальный трубопровод; 5 – распределитель; 6 – семяпроводы; 7 – семенной ящик; 8 – катушка дозатора; 9 – регулятор нормы; 10 – поводок сошника; 11 – загортач; 12 – сошник; 13 – пружина;

14 – рыхлитель; 15 – колесо

Сошники и заделывающие рабочие органы (загортачи) (рис. 22).

Поводки сошников крепятся к сошниковому брусу сеялки с помощью специальных зажимов и могут передвигаться, что дает возможность бесступенчато изменять ширину междурядий при настройке сеялки для высева разных культур.

Рис. 22. Крепление сошников и механизм регулировки их заглубления:

а– схема механизма заглубления; б – диаграмма изменения заглубляющего усилия;

в– сменные пружины; А, В, С – положения рычага; 1 – пружины; 2, 3 – звенья цепи (планки); 4 – сошник; 5 – рычаг; 6 – винт регулятора глубины

24

При стандартной ширине междурядий 12,5 см ширина захвата сеялки составляет 6 м. Под сошниковым брусом расположен квадратный вал с рычагами 5, связанными пружинами 1 и цепочками (планками) 2, 3 с сошниками 4. Противоположное плечо рычага 5 связано с винтом 6 регулятора глубины, который поворачивает вал и рычаги 5, меняя усилие натяжения пружин и соответственно глубину хода сошников.

Сошники оборудованы клапанами для предотвращения забивания высевного канала почвой при резком заглублении или откатывании сеялки назад. Однако опускать сеялку в рабочее положение и поднимать в транспортное следует при движении агрегата с малой скоростью. На сошниках заднего ряда установлены пружинные загортачи 11 (см. рис. 21). Лапы 14 рыхлят след после колеса 15.

Норма высева семян изменяется в пределах от 0,9 кг/га мелких семян и до 400 кг/га и более при высеве бобовых культур перемещением задвижки 1 (рис. 23) винтом 2 в двух режимах работы дозатора – нормальный высев и малый.

Рис. 23. Дозатор семян сеялки СПУ-6:

1 – задвижка; 2 – винт регулирования рабочей длины катушки; 3 – катушка; 4 – шкала; 5 – фиксатор;

6 – втулка механизма изменения глубины желобков

Шкала 4 на задвижке указывает длину рабочей части катушки. При малом высеве (мелкосеменные культуры) катушка работает с рабочей длиной до 25 мм, а при нормальном высеве – до 110 мм.

При переводе сеялки из нормального режима на малый высев необходимо выполнить три операции.

1. Уменьшить глубину желобков катушки. Для этого необходимо:

- установить длину рабочей части катушки менее 25 мм;

25

- фиксатор 5 (см. рис. 23) установить перпендикулярно валу катуш-

ки;

-втулку 6 переместить в сторону катушки до упора;

-фиксатор 5 установить в прорезь вала катушки.

2.Уменьшить частоту вращения катушки путем изменения передаточного отношения в редукторе.

3.Уменьшить скорость воздушного потока.

Уменьшение скорости воздуха осуществляется поворотом заслонки вентилятора в положение, перпендикулярное движению воздуха.

Установка нормального высева производится в обратной последовательности.

Подготовка сеялки к работе. Перед посевом проверяют техническое состояние рабочих органов и механизмов сеялки, расстанавливают сошники, регулируют высевающие аппараты на равномерность и норму высева семян, устанавливают вылет маркёра и глубину заделки семян. Особое внимание обращают на исправность высевающих аппаратов, семяпроводов и сошников. Катушки высевающих аппаратов должны свободно вращаться вместе с розетками при вращении колес, а вал вместе с катушками передвигаться в корпусах при перемещении рукой рычага регулятора высева. На семяпроводах не должно быть разрывов. Диски сошников должны вращаться свободно, зазор между ними в точке соприкосновения не более 1,5 мм, толщина лезвия не более 0,5 мм, ширина фаски заточки 6–7 мм. Запрещается работать без чистиков и семянаправителей. Поводки сошников должны быть прямые, а длина нажимных пружин в свободном состоянии − одинаковая для всех сошников.

Установка сеялки на норму высева конкретной культуры.

1.Установить сеялку на вид высеваемых семян: для зерновых и зернобобовых – нормальный высев, для рапса и трав – малый высев (порядок установки описан выше).

2.Установить рабочую длину катушки дозатора с учетом нормы высева, пользуясь установочной таблицей.

3.Проверить фактическое значение нормы высева.

Засыпать в бункер семена выше датчика уровня семян, снять отвод на выходе вентилятора, подставить ящик (мешок) под дозатор семян, снять карданный вал с приводного вала дозатора, на его место установить рукоятку и сделать 85 оборотов. При этом должно быть высеяно 0,1 нормы. Частота вращения рукоятки – около 1 об/с.

26

Образование технологической колеи. При посеве должна закла-

дываться технологическая колея (рис. 24) для обеспечения точного вождения агрегатов при последующих операциях внесения удобрений при подкормках и внесения растворов пестицидов при защите растений. Ширина между образовываемыми колеями должна соответствовать ширине захвата соответствующих машин для внесения удобрений и средств защиты растений.

Рис. 24. Технологическая колея

При посеве по ширине колес трактора перекрываются соответствующие высевающие аппараты. При варианте посева одной сеялкой могут раздвигаться сошники для образования колеи или маркёрных линий. На современных сеялках и комбинированных агрегатах образованием колеи управляют электронные устройства.

Глубина заделки семян устанавливается в поле при первом проходе путем изменения заглубляющей силы F (см. рис. 22) перестановкой цепей 2 крепления пружины на крючке сошников или поворотом рычагов 5 натяжения пружин вращением винта 6. Для заделки семян на твердых почвах могут устанавливаться более жесткие пружины (диаметром 27 мм).

5. СЕЯЛКИ ТОЧНОГО ВЫСЕВА

Сеялки для посева пропашных культур. В настоящее время для посева пропашных культур повсеместно используются сеялки точного высева, обеспечивающие высев семян с заданным расстоянием в рядке. В хозяйствах страны применяются сеялки отечественного производства (СТВ-8, СТВ-12, СТВК-8, СТВ-8К, ТС-8000, ССТ-12Б, СМН-12 и др.) и различные модели импортных машин ED-022K

(Amazone), MonopillSE (Kverneland) и др. (рис. 25).

27

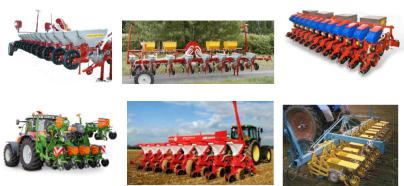

Рис. 25. Виды сеялок точного высева:

а − СТВ-12; б − СТВ-8; в − ТС-М 8000; г − ED4500; д − MonopillSE; е − СМН-12

По принципу действия высевающих аппаратов все они подразделяются на две группы: пневматические (СТВ-8, СТВ-12, СТВК-8, СТВ-8К, ТС-8000, ED-022K) и механические (ССТ-12Б, СМН-12, MonopillSE). Поэтому достаточно изучить базовые модели каждой группы.

Сеялки СТВ-12 (рис. 26) и СТВ-8 предназначены для пунктирного посева семян свеклы, кукурузы, подсолнечника и других культур, имеющих схожие по размерам семена. Сеялки отличаются друг от друга количеством секций и небольшими изменениями в их конструкции.

Сеялка состоит из рамы 8, опирающейся на два опорно-приводных колеса 3. В средней части рамы установлен замок 11 автоматической сцепки для навешивания на трактор, а на концах рамы шарнирно закреплены маркёры 1. Для дистанционного гидравлического управления маркёрами установлены гидроцилиндры 9. Для создания разрежения в вакуумных высевающих аппаратах в средней части сеялки установлен вентилятор 5, соединяемый через клиноременную передачу карданным валом с ВОМ трактора, соединенным с высевающими аппаратами воздухопроводами 10. К брусу рамы хомутами крепятся п о- севные секции 4. Сеялка оборудована приспособлением 7 для транспортирования в поперечном направлении, что дает возможность проезда по дорогам общего назначения.

28

Вид А

10

11

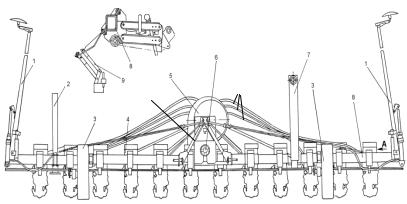

Рис. 26. Сеялка СТВ-8(12):

1 – маркёры; 2 – стойка; 3 – приводное колесо; 4 – посевная секция; 5 – вентилятор; 6 – карданный вал; 7 – опора транспортного устройства; 8 – рама; 9 – гидроцилиндр; 10 − воздухопровод; 11 − замок автосцепки

Разрежение в вакуумных камерах 2,5–6 кПа контролируется вакуумметром, установленным на вентиляторе. Вращение от опорных колес сеялки с помощью передаточного механизма передается на высевающие аппараты секций, обеспечивающие высев семян.

Рабочие секции. Рабочая секция сеялки СТВ-12 (рис. 27) состоит из семенной банки 1, закрепленной на корпусе высевающего аппарата 2, бороздообразующего сошника 3, прижимного катка 4, двух прикатывающих катков 5 и 6 с регулятором глубины посева 12, проставки 7 с тягами подвески 8, фиксатора 9, кронштейна 10 крепления секции к раме сеялки, комкоотвода 11.

Секция СТВ-12 работает следующим образом: комкоотвод 11 сдвигает с засеваемой полосы почвенные глыбы и другие посторонние предметы. Передний каток 5 уплотняет почву и разрушает почвенные комки, сошник 3 образует бороздку, в которую из высевающего аппарата поступают семена. Прижимной каток 4 вдавливает семена в дно бороздки, обеспечивая хороший контакт с почвой и приток влаги. Задний каток 6 с профильным ободом засыпает семена почвой, уплотняя ее по краям бороздки и оставляя рыхлой над семенами, что способствует их лучшему прорастанию. За катком может быть установлен цепной шлейф, который выравнивает поверхность поля после прохода

29

сошника и мульчирует ее рыхлой почвой. При переводе секции в транспортное положение фиксатором 9 фиксируются тяги подвески 8.

1

10

5

11

Рис. 27. Посевная секция сеялки СТВ-12:

1 – семенная банка; 2 – высевающий аппарат; 3 – сошник; 4 – прижимной каток; 5 – передний прикатывающий каток; 6 – задний прикатывающий каток; 7 – проставка; 8 – тяги подвески; 9 – фиксатор подвески; 10 – кронштейн крепления секции к раме

сеялки; 11 – комкоотвод; 12 – регулятор глубины посева

Рабочая секция сеялки СТВ-8 (рис. 28) имеет незначительные конструктивные особенности в сравнении с рабочей секцией СТВ-12.

Она состоит из бункера для семян 1, закрепленного на корпусе высевающего аппарата 2, бороздообразующего сошника 3, загортача 4, прикатывающего катка 5 с механизмом регулировки глубины посева 9, тяг подвески 6, фиксатора 7, кронштейна 8 крепления секции к раме сеялки.

Секция СТВ-8 работает следующим образом. Сошник 3 образует бороздку, в которую из высевающего аппарата 2 поступают семена. Загортач 4 засыпает семена почвой. Опорно-прикатывающий каток 5 с профильным ободом дополнительно присыпает семена почвой, уплотняя ее, что способствует их лучшему прорастанию. За катком может быть установлен цепной шлейф, который выравнивает поверхность поля после прохода сошника и мульчирует ее рыхлой почвой.
