1. Архитектурно строительный раздел

а) Объемно- планировочное решение.

Смотри ГОСТ 21101-97 (координационные оси при проектировании круглых в плане объектов). Примеры планов: Варианты планов и разрезы (глубина до 12 м): с. 166-167 Лобачев П.В. Насосы и насосные станции. М.: 1972.; с. 168 Лобачев П.В. Насосы и насосные станции. М.: 1972.; с. 170-171 Лобачев П.В. Насосы и насосные станции. М.: 1972.; с. 234-235,237 Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977.

При большой глубине (до 20 м) – можно разрабатывать канализационные насосные станции, в которых насосы располагаются вертикально или разрабатывать насосные станции первого подъема (с.184 Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977);. Планы и разрезы – с. 145 Лобачев П.В. Насосы и насосные станции. М.: 1972.; с. 187 Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977; с. 189 Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977. Так же смотри примеры в документе Планы и разрезы.

Наземная часть здания насосной круглая в плане d=8-16м одноэтажная с высотой до низа плит покрытия 4,2м. В наземной части здания размещаются щиты управления двигателями, приборы контроля и устройства автоматики, служебные помещения, душевая, санитарный узел, монтажные площадки и грузоподъемные устройства.

Подземная часть имеет круглую в плане форму d=8-16м, между собой разделена глухой водонепроницаемой перегородкой на 2 отсека, в одном из которых расположены приемный резервуар и грабельное помещение, в другом машинное отделение.

1 Вариант:

б ) Конструкции: Основными конструктивными элементами опускного колодца являются ножевая часть, стены, днище, которое возводится по окончании погружения колодца. Подземная часть насосной станции - опускной колодец из монолитного ж/б.

Ножевая часть воспринимает и распределяет нагрузки от стен колодца при снятии его с прокладок. Через ножевую часть передается вес колодца на грунт, поэтому он является режущим элементом. Для облегчения разработки грунта ножевую часть колодца выполняют в виде трапеции. Она выполняется из уголка или тавра (см. Соколов Г.К. «Технология возведения специальных зданий и сооружений», с. 219).

В нижней части стен колодцев предусматривают выступ для опирания - ж/б плиты днища.

Толщина стен назначается из условия создания необходимого веса для преодоления сил трения, возникающих при погружении. Толщину днища определяем расчетом. Принимаем толщину днища - 400мм (см. Кирнев А.Д. «Технология возведения зданий и специальных сооружений», с.70). Перегородки выполняются из монолитного ж/б, толщиной 200мм.

Перекрытие в виду сложности выполняется из монолитного ж/б.

Стены надземной части возводятся из обыкновенного глиняного кирпича, опираются на цилиндрическую подземную часть. Перегородки армокирпичные. Плиты покрытия сборные ж/б, опирание на кирпичные стены. Для жесткости плит со стенами в кладку закладываются анкера. Над круглыми в плане подземными частями перекрытия выполняется из монолитного ж/б. Для этого по верху стены бетонируют монолитный ж/б пояс, в который врезают балки перекрытия. Пояс имеет высоту 1120 или 1170 мм. Для сопряжения стен с кольцевым поясом к стыковым накладкам в стыках между панелями приваривают вертикальные стержни. Аналогично с перекрытием сопрягается перегородка (с.428 Белецкий Б.Ф. Конструкции водопроводно-канализационных сооружений: Справ. пособ. – М.: Стройиздат, ). Высота наземной части – 4,2 м до уровня плит покрытия.

В подземной части здания расположены машинный зал, а также отделенные от него водонепроницаемой стенкой прием­ный резервуар и грабельное помещение. В наземной части здания размещаются щиты управления двигателями, приборы контроля и устройства автоматики, вентиляционно-отопительное оборудование, служебные помещения, душевая, санитарный узел, монтажные площадки и грузоподъ­емные устройства. В машинном зале насосной станции установлены под заливом два насоса ЗФ-12, один из которых резервный (с.165 Лобачев П.В. Насосы и насосные станции. М.: 1972.).

3 способа крепления насосных агрегатов к фундаменту: а) болтами, забетонированными заранее в массив фундамента; б) анкерными болтами; в) болтами, которые бето­нируют в фундаменте после установки агрегата. После установки агрегата по уровню под раму или станину подливают цементный раствор, чтобы рама опиралась на фун­дамент всей поверхностью. (с.141 Лобачев П.В. Насосы и насосные станции. М.: 1972. )

Характеристики материалов:

1. Бетон тяжелый (может использоваться НЦ): В30-В35 – класс по прочности, W12 – марка по водонепроницаемости, F200 - марка по морозостойкости. Для увеличения пластичности бетонной смеси и ее удобоукладываемости применяю пластифицирующие добавки(СДБ). При сооружении колодцев в агрессивных средах используют специальные сульфатостойкие или другие цементы, противодействующие агрессивной среде.

2. Арматура: А 400 – рабочая, А 240 А 300 – конструктивная (допускается Вр 500)

3. П/Н арматура: канаты, проволока, допускается стержневая А-IV, A-V.

4. Гидроизоляция: торкрет, покраска битумно-бензиновым раствором, оклеечная, литая ас-фальтобитумная и металлическая. Гидроизоляция стен и днища колодца преследует две цели: исключить попадание воды внутрь опускного колодца и предохранить бетон стен и днища от агрессивного воздействия грунтовых вод (там, где эта агрессия имеется). На практике в качестве гидроизоляции стен колодцев чаще всего применяется торкрет — штукатурка толщиной не менее 30 мм. Торкретирование выполняют при помощи цементной пушки. Для торкретирования рекомендуется применять порт­ландцемент или водонепроницаемый расширяющийся цемент (ВРЦ), а также пуццолановый цемент высокой марки — не ниже 400 и водонепроницаемый безусадоч­ный цемент (ВВЦ). Толщина торкрета устанавливается проектом, и должна быть не менее 3 см.

Гидроляция днища выполняется оклеечной в несколько слоев рулонным гидроизоляционным материалом «гидроизол»».

Гидроизоляция стен опускных сооружений должна выполняться до начала их опускания.

1.2

2. 1. 1. Конструктивная схема зависит от глубины насосной станции. При глубине до 6 м и нормальных необводненных грунтах можно возвести прямоугольную насосную станцию в плане, открытым способом, сборные стены. При большей глубине выбираем строительство методом опускного колодца, соответственно форма – круглая в плане (с. 397 [2] 2. Белецкий Б.Ф. Конструкции водопроводно-канализационных сооружений: Справ. пособ. – М.: Стройиздат, 1989. – 448 с).Наземная часть м.б. любой формы. Круглая – выполняется из кирпича. Прямоугольная – любой материал (сборные конструкции, кирпич и пр.). Совмещение круглой подземной части и прямоугольной наземной – с помощью сборно-монолитного перекрытия (рис. с. 430 2. Белецкий Б.Ф. Конструкции водопроводно-канализационных сооружений: Справ. пособ. – М.: Стройиздат, 1989. – 448 с.).

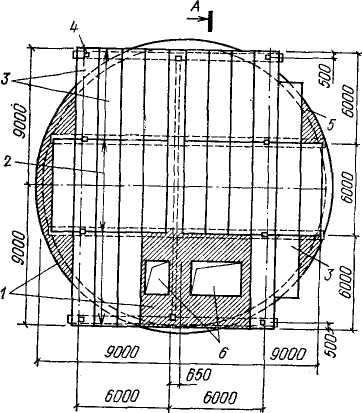

Р ис. 9.18. Сборно-моно­литное перекрытие

1 – монолитные участки; 2 —балки; 3 — плиты; 4 — пеньки для колонн; 5 — стены.; 6 — проемы

Рис. 9.17. Сопряжение стен с кольцевым поясом

а — план; б — клиновид­ный стык; в — шпоноч­ный стык; 1 — кольцевой пояс; 2— арматурные выпуски из стыка; 3 — анкеровочные стержни внутренних стыковых на­кладок; 4 — стыковые накладки.

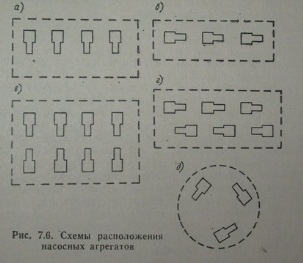

Схема расположения насосов (с. 397 [1]):

а) однорядное, перпендикулярно продольной оси здания

б) однорядное, параллельно продольной оси здания

в) двухрядное

г) двухрядное, в шахматном порядке.

д) концентрическое.

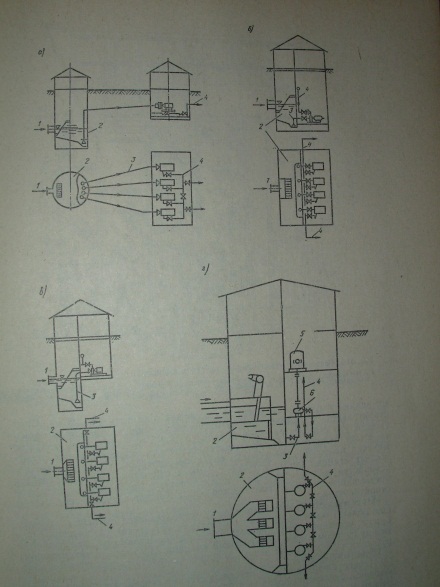

Разрабатываем канализационную насосную станцию (с. 206 [. Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977. 3]);. Общие схемы устройства – с. 209 [. Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977.].

Выбираем совмещенную насосную станцию (т.е. приемный резервуар и машинный зал находятся в одном здании, разделенном перегородкой)

Варианты планов и разрезы (глубина до 12 м): с. 166-167, 168, 170-171 [Лобачев П.В. Насосы и насосные станции]; с. 234-235,237 [. Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977.].

При большой глубине (до 20 м) – можно разрабатывать канализационные насосные станции, в которых насосы располагаются вертикально или разрабатывать насосные станции первого подъема (с.184 [. Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977.]);. Планы и разрезы – с. 145 [Лобачев П.В. Насосы и насосные станции]; с. 187 , 189 [. Турк В. И., Минаев А. В., Карелин В. Я. Насосы и на­сосные станции. Учеб. для вузов. М., Стройиздат, 1977.].

Описание конструкций (на примере канализационной станции глубиной до 10м). Глубина заложения подводящего коллектора 4-7 м. Подземная часть – круглая в плане, d=9м, выполняется способом опускного колодца из монолитного ж/б. Наземная часть также круглая d=9м, выполняется из полнотелого кирпича.

Основными конструктивными элементами опускного колодца являются: ножевая часть, стены, днище, которое возводится по окончании погружения колодца. Ножевая часть воспринимает и распределяет нагрузки от стен колодца при снятии его с прокладок. Через ножевую часть передается вес колодца на грунт, поэтому он является режущим элементом. Для облегчения разработки грунта ножевую часть колодца выполняют в виде трапеции (с.13 [Климов В.Т., Маричев В.И. Строительство опускных колодцев.]).

В нижней части стен колодцев предусматривают выступ или паз для опирания ж/б плиты днища (шириной 15-30 см). Толщина стен назначается из условия создания необходимого веса для преодоления сил трения, возникающих при погружении. Толщину днища определяем расчетом. Днище погружаем с водоотливом. Перегородки выполняются из монолитного ж/б, толщиной 200мм. Перекрытие сборно-монолитное или монолитное (с.14 [Климов В.Т., Маричев В.И. Строительство опускных колодцев.]).

Для устройства монолитного опускного колодца применяют бетон, обладающий характеристиками: гидротехнический марка не ниже М200. Цемент М300. Заполнитель - песок крупно- и среднезернистый. Водоцементное отношение для бетона опускных колодцев 0,4-0,45. Марка по морозостойкости от F200, марка по водонепроницаемости W4. Для увеличения пластичности бетонной смеси и ее удобоукладываемости применяю пластифицирующие добавки. Подобранный состав в лаборатории менять нельзя без разрешения экспертов (с. 57 [Климов В.Т., Маричев В.И. Строительство опускных колодцев.]).

Стены надземной части возводятся из обыкновенного глиняного кирпича, опираются на цилиндрическую подземную часть. Перегородки армокирпичные. Плиты покрытия сборные ж/б, опирание на кирпичные стены. Для жесткости плит со стенами в кладку закладываются анкера. Над круглыми в плане подземными частями перекрытия выполняется из монолитного ж/б. Для этого по верху стены бетонируют монолитный ж/б пояс, в который врезают балки перекрытия. Пояс имеет высоту 1120 или 1170 мм. Для сопряжения стен с кольцевым поясом к стыковым накладкам в стыках между панелями приваривают вертикальные стержни. Аналогично с перекрытием сопрягается перегородка (с.428 [Белецкий Б.Ф. Конструкции водопроводно-канализационных сооружений: Справ. пособ. – М.: Стройиздат, 1989]). Высота наземной части – 4,2 м до уровня плит покрытия.

В подземной части здания расположены машинный зал, а также отделенные от него водонепроницаемой стенкой прием­ный резервуар и грабельное помещение. В наземной части здания размещаются щиты управления двигателями, приборы контроля и устройства автоматики, вентиляционно-отопительное оборудование, служебные помещения, душевая, санитарный узел, монтажные площадки и грузоподъ­емные устройства. В машинном зале насосной станции установлены под заливом два насоса ЗФ-12, один из которых резервный (с.165 [Лобачев П.В. Насосы и насосные станции]).

3 способа крепления насосных агрегатов к фундаменту: а) болтами, забетонированными заранее в массив фундамента; б) анкерными болтами; в) болтами, которые бето­нируют в фундаменте после установки агрегата. После установки агрегата по уровню под раму или станину подливают цементный раствор, чтобы рама опиралась на фун­дамент всей поверхностью. (с.141 [Лобачев П.В. Насосы и насосные станции]).
