2.6. Конфигурирование стандартной системы алармов

В соответствии с алгоритмом настройки системы алармов InTouch следующий этап предполагает настройку системы алармов в целом, т. е. определение общих свойств системы, а также свойств регистрации и печати алармов. Для входа в диалог конфигурирования стандартной системы алармов следует воспользоваться командой Special/Configure/Alarms либо в группе Configure окна Application Explorer дважды щелкнуть на строке Alarms. На экране появится диалоговое окно Alarm Properties (Свойства алармов) с открытой страницей General (Общие).

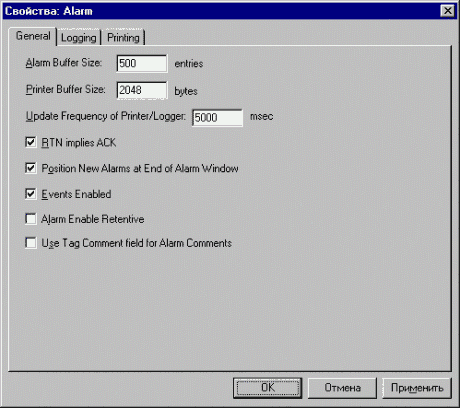

Рис.3.2.9. Диалог Alarm Properties (Свойства алармов).

Не останавливаясь подробно на описании полей этого диалога, следует отметить лишь, что пользователь может здесь определить самые различные параметры стандартной системы алармов:

• количество записей об аварийных ситуациях, которые одновременно будут находиться в буфере алармов;

• размер буфера печати подключенного к параллельному порту принтера;

• период времени в миллисекундах, через который WindowViewer будет периодически обращаться к принтеру;

• поведение окна при добавлении нового аварийного сообщения к списку;

• разрешение регистрации событий, связанных с изменением данных в результате операций ввода/вывода, действий оператора, скрипта или системы и т. д.

Кроме того, возможно определение параметров регистрации и печати событий и алармов.

Параметры регистрации алармов/событий.

Кроме возможности отображения информации об аварийных ситуациях на экране дисплея InTouch позволяет сохранять ее на жестком диске компьютера. Регистрационный файл является обычным ASCII - файлом и может впоследствии обрабатываться любым текстовым редактором. Генерация файлов, определение максимальной длины, вид регистрируемой информации, срок хранения регистрационных файлов на диске и другие параметры задаются пользователем.

Для определения параметров регистрации в файле надо щелкнуть на закладке Logging (Регистрация) диалога Alarm Properties (рис.3.2.9).

Параметры печати.

В дополнение к выводу информации об аварийных ситуациях на экран дисплея и в регистрационный файл на диск возможен вывод ее и на печать. Содержание выводимой информации определяется пользователем на закладке Printing (Печать) диалога Alarm Properties (рис.3.2.9).

Во время печати информации об аварийных ситуациях порт принтера находится под полным контролем InTouch, поэтому для этой цели необходимо использование отдельного принтера. Никакое другое приложение, включая операционную систему, не сможет пользоваться этим принтером в обычном режиме, пока не будет запрещен вывод аварийной информации.

На этой закладке можно определить следующие параметры печати:

• порт, к которому подключен принтер;

• параметры этого порта (скорость передачи, вид контроля четности, разрядность данных, количество стоповых битов);

• формат аварийных сообщений (все отображаемые, записываемые на диск и печатаемые сообщения форматируются одинаковым образом).

• группу аварийных ситуаций; - значение приоритета регистрируемой аварийной ситуации.

Работа с удаленными алармами.

Основное назначение стандартной системы - это отображение аварийных ситуаций и событий, возникающих на одном (локальном) InTouch - приложении. Вместе с тем Wonderware предлагает возможность использовать эту систему и для сетевых приложений. Но при этом должно быть выполнено следующее требование: в каждом узле должна функционировать идентичная копия InTouch - приложения и NetDDE. Одно из приложений конфигурируется как сервер алармов, который снабжает аварийной информацией один или несколько удаленных узлов. Сохраняется возможность подтверждения отдельных алармов и групп алармов.

Для создания такой конфигурации системы алармов следует при определении параметров окна вывода аварийной информации (диалог Alarm Configuration, рис.3.2.7) отметить опцию Server в поле Display Alarms для просмотра аварийной информации, накопленной узлом сервера.

На следующем этапе должно быть произведено конфигурирование сервера алармов в диалоге Свойства WindowViewer (рис.3.2.10). Этот диалог вызывается командой Special/Configure/WindowViewer. Для быстрого вывода этого диалога надо дважды щелкнуть на строке WindowViewer группы Configure окна Application Explorer.

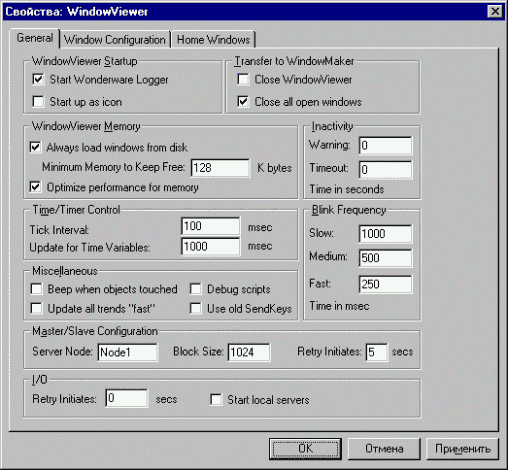

Рис.3.2.10. Диалог Свойства WindowViewer.

В группе Master/Slave Configuration (архитектура ведущий/подчиненный) в поле Server Node (имя серверного узла) следует ввести имя узла с сервером алармов, от которого удаленные узлы будут получать аварийную информацию.
