2.4. Определение условий аларма для переменной

Условия возникновения аварийных ситуаций определяются в словаре переменных (Tagname Dictionary). После выбора типа переменной откроется диалог ее подробного описания. Диалог подробного описания аналоговой переменной типа Integer I/O был приведен в предыдущем разделе (рис.2.3.7). Для дискретный переменной этот диалог имеет следующий вид:

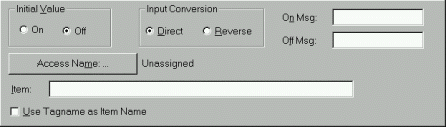

Рис. 3.2.5. Диалог подробного описания дискретной переменной.

Поле Initial Value с опциями On-1/Off-0 (начальное значение - вкл./откл.) предназначено для задания дискретного состояния переменной в момент запуска WindowViewer (среда исполнения).

В поле Input Conversion (преобразование входных значений) указывается тип преобразования входной величины в момент обновления базы данных:

• Direct - входная величина читается без преобразования;

• Reverse - входная величина после чтения инвертируется.

Поля On Msg/Off Msg определяют текст, который будет отображен в окне вывода алармов при срабатывании аларма на ON/OFF.

2.5. Вывод информации об алармах

Для отображения информации об аварийных ситуациях или событиях в InTouch предусмотрены два типа объектов (окон): Alarm Summary (текущие алармы) и Alarm History (архивная сводка алармов).

С помощью объекта "Текущие алармы" на экран дисплея выводится информация только о текущих подтвержденных или неподтвержденных аварийных ситуациях. В случае возврата ситуации в нормальное состояние запись о ней исчезает из текущей аварийной сводки.

С помощью объекта "Архивная сводка алармов" на дисплей выводятся данные об аварийных ситуациях или событиях, включая количество уже произошедших аварийных ситуаций данного типа, время подтверждения, время возврата в нормальное состояние.

Создание системы алармов производится в несколько этапов:

• создание объекта (окна) вывода аварийной информации;

• конфигурирование окна вывода аварийной информации; - форматирование сообщений;

• конфигурирование системы алармов (определение общих свойств алармов, свойств регистрации и печати).

• Для создания объекта вывода алармов следует сначала вывести на экран диалоговое окно Wizard Selection (Выбор мастера). Это достигается нажатием кнопки Wizard в инструментарии InTouch.. Далее производится выбор категории Alarm Displays (окна вывода алармов) в списке мастеров, в категории выбирается стандартная система алармов (Standard Alarm Displays). Осталось щелкнуть по Ok и вставить объект вывода аварийной информации в окно (рис.3.2.6).

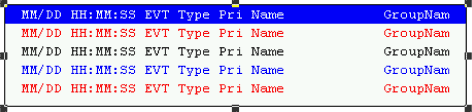

  Рис.3.2.6. Стандартный объект вывода аварийной информации.

• Конфигурирование окна вывода аварийной информации производится в диалоге Alarm Configuration (параметры окна вывода аварийной информации). Вызов этого диалога производится командой Special/Animation Links меню WindowMaker (рис.3.2.7). Быстрый доступ к этому диалогу можно получить, воспользовавшись меню правой кнопки мыши с последующим щелчком на строке Properties.

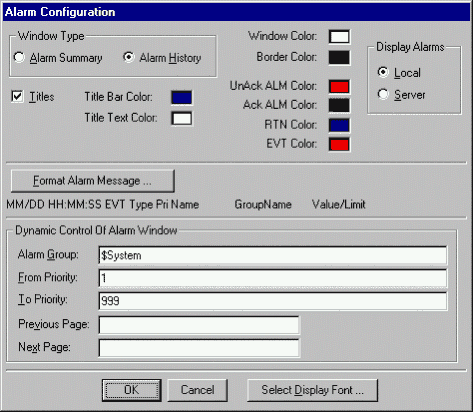

Рис.3.2.7. Диалог Alarm Configuration.

В этом диалоге определяется тип окна вывода аварийной информации ("Текущие алармы" или "Архивная сводка алармов"), группа алармов (Alarm Group), границы диапазона приоритетов окна вывода алармов (From/To Priority), дискретные переменные для перехода на предыдущую (Previous Page) и следующую (Next Page) страницу списка алармов. Для выбора шрифтов следует воспользоваться кнопкой Select Display Font.

Нажатие кнопки Format Alarm Message (форматирование аварийного сообщения) выводит на экран одноименный диалог (рис.3.2.8), где определяется информация, включаемая в аварийное сообщение.

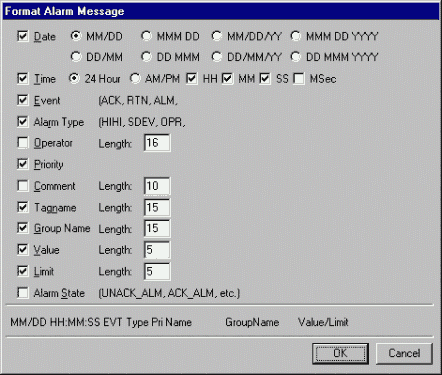

Рис.3.2.8. Диалог Format Alarm Message.

В строку аварийного сообщения можно включить текущую дату (Date), текущее время (Time), тип аларма (Alarm Type), приоритет (Priority), имя переменной (Tagname), ее текущее значение (Value), а также группу алармов (Group Name) и статус аларма (Alarm State). Пример формата строки аварийных сообщений приведен на рис.3.2.6.
