Проектирование в scada системе trace mode
Технология интегрированной разработки проектов SCADA, SOFTLOGIC, EAM, MES, HRM
TRACE MODE предоставляет технологии проектирования нового поколения. Для того, чтобы лучше понять отличия новых технологий TRACE MODE, вспомним традиционную технологию разработки АСУ ТП.
Когда вы пользуетесь технологиями проектирования АСУ ТП предыдущего поколения, то для того, чтобы измерить 1 параметр (скажем температуру масла) вы вынуждены: сначала создать программу для чтения аналогового входа в PLC, затем тег OPC-сервера для чтения температуры из PLC, потом создать тег в SCADA-программе для чтения температуры из OPC, а если температура масла является параметром, по которому надо принимать решение о техническом осмотре или обслуживании оборудования, то еще один тег создается в EAM-приложении.
Итак, старые технологии проектирования АСУ ТП заставляют пользователя:
для одних и тех же параметров использовать несколько программ от разных производителей и с разными принципами работы;
хранить одинаковые параметры в различных местах;
решать проблемы настройки и стыковки различных приложений.
В результате растут затраты труда, расходы на дополнительное программное обеспечение и обучение, кроме того снижается общая надежность системы, из-за большей вероятности ошибок ручного ввода и стыковки приложений.
TRACE MODE® основана на революционной технологии интегрированной разработки.
Это значит, что для автоматизации любых производственных процессов предприятия Вам понадобится только один инструмент - Интегрированная среда разработки TRACE MODE®. Проекты АСУ ТП и АСУП всех уровней создаются в единой инструментальной системе и в рамках одного проекта. Эта технология проектирования АСУ ТП устраняет ненужное дублирование баз данных PLC, OPC-серверов, операторских рабочих мест, производственного оборудования, персонала, производственной информации и т.д., характерное для программных продуктов предыдущего поколения.
В Интегрированную среду разработки TRACE MODE® 6 встроены более десяти редакторов, автоматически открывающихся, при вызове, того или иного компонента проекта. Среди них:
Редактор графических мнемосхем и экранных форм;
Редактор программ на визуальном языке FBD;
Редактор программ на визуальном языке SFC;
Редактор программ на визуальном языке LD;
Редактор программ на процедурном языке ST;
Редактор программ на процедурном языке IL;
Редактор шаблонов документов;
Построитель связей с СУБД;
Редактор паспортов оборудования (EAM);
Редактор персонала (HRM);
Редактор материальных ресурсов (MES);
Технология проектирования АСУ ТП, предоставляемая интегрированной средой разработки TRACE MODE® 6 очень проста в использовании!
Создайте датчик (аппаратный тег) в разделе "Источники/приемники", подключите его к контроллеру, а затем перетащите объект на иконку Монитора реального времени (МРВ) - информация с датчика будет выведена на операторскую рабочую станцию.
Перетащите тот же объект на иконку Насос узла T-Factory EAM (управление основными фондами) и получится канал, контролирующий работу оборудования, считающий простои и управляющий техническим обслуживанием и ремонтами.
Опять перетащите этот объект на узел T-Factory MES (управление производством) и вот уже создан канал рассчитывающий объем произведенной продукции, ее себестоимость и, вычисляющий материальный баланс.
Во всех случаях мы использовали один источник информации и подключали к нему различные логические структуры TRACE MODE®. Эта технология проектирования позволила нам всего за пару минут создать интегрированную систему управления, включающую как АСУ ТП, так и АСУП, причем без дублирования информации и работы.
При использовании новой технологии проектирования АСУ ТП информация вводится в проект всего один раз и затем многократно используется различными модулями Интегрированной инструментальной системы.
Логическая структура проекта АСУ ТП и АСУП в TRACE MODE® полностью отделена от аппаратной части. Благодаря единому пространству распределенных переменных и 100%-ному объектному подходу переменные из разных узлов (PLC, SCADA/HMI, рабочие станции MES, EAM, HRM) могут использоваться проектировщиком также легко, как и относящиеся к одному узлу, любые изменения, вносимые в объект, автоматически применяются везде, где он был задействован. Это дает выигрыш в производительности труда, достигающий в некоторых проектах 10-20 раз!
Интеграция бизнес-систем с системами реального времени дает возможность принимать управленческие и технические решения на основе объективной информации, поступающей в реальном времени и тем самым повысить качество и эффективность управления производством.
Комфортная разработка проекта
В новой версии TRACE MODE® интегрирован более чем 10-летний опыт компании AdAstrA Research Group, Ltd по созданию средств управления технологическими процессами. Сотни инженеров, программистов и тестировщиков компании работали над тем, чтобы сделать работу разработчика АСУ легкой и приятной.
TRACE MODE® 6 гибко настраивается на квалификацию и профессиональные навыки разработчика. Создаете ли Вы Вашу первую в жизни АСУ или разрабатываете сложнейший корпоративный проект на сотни тысяч переменных - работа в TRACE MODE 6 будет для Вас одинаково простой и эффективной.
При старте система предлагает выбрать один из трех методов разработки - Простой - Стандартный - Продвинутый.
Простой метод - для тех кто только начинает разрабатывать системы управления, либо делает небольшие АСУ. Разработка этим методом максимально упрощена и осуществляется наиболее быстрым и интуитивным способом. Система Автопостроения® проекта TRACE MODE® 6 автоматически создаст операторский интерфейс из готовых библиотечных блоков, а подключение к контроллерам будет произведено, через встроенный драйвер - быстро и бесплатно.
В простом методе реализована технология разработки проекта "от графики". Выберите контроллер из списка в разделе "Источники/приемники". Создайте экран в разделе "Система" и разместите на нем любые формы отображения - гистограммы, тренды, мнемосхемы. Теперь щелкните мышью - и в открывшемся окне свойств, свяжите форму отображения с переменной в контроллере. Сохраните проект и нажмите "Старт". HMI модуль запустится, будет в реальном времени получать данные с контроллера и отображать их на графической мнемосхеме.

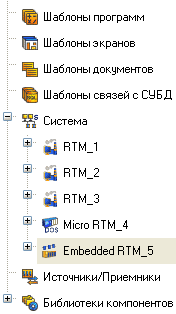

Стандартный метод позволяет в полной мере использовать возможности объектной разработки проекта TRACE MODE® 6, повышающей производительность труда и сокращающей ошибки проектирования. В этом методе пользователь создает отдельные компоненты проекта - шаблоны, которые потом можно многократно использовать на любом из узлов проекта - на операторских ПК (SCADA), в контроллерах (SOFTLOGIC), на ПК T-Factory (EAM, MES, HRM). Установление связи между компонентами проекта осуществляется методом перетаскивания (drag-and-drop). Логическая структура проекта TRACE MODE® 6 отделена от аппаратной части. Поэтому любой компонент проекта может быть использован любым другим компонентом и в любом месте.
Стандартный метод проектирования позволяет создать гибкую, прекрасно масштабируемую объектную структуру проекта, в которой любой компонент - переменная, технологический объект, экран, алгоритм, драйвер, документ, SQL-запрос может быть использован неограниченное количество раз и на любом узле. 100% объектная организация проектирования позволяет вносить изменения в одном месте и мгновенно применять их по всему проекту, каким бы большим он не был и где бы он физически не находился.
Продвинутый метод разработки обладает всеми достоинствами объектной разработки стандартного метода, но позволяет осуществить более комплексное структурирование проекта и привлечь к проектированию не только инженеров и программистов, но и:
технологов;
специалистов по КИП;
бизнес-консультантов.
Продвинутый метод - для тех, кто разрабатывает крупные и особо крупные АСУТП и системы, интегрированные, в АСУП предприятия. Наибольшую выгоду от этого метода можно получить при групповой клиент-серверной разработке, когда специалисты разных специальностей работают над различными частями проекта, используя единую базу данных TRACE MODE.

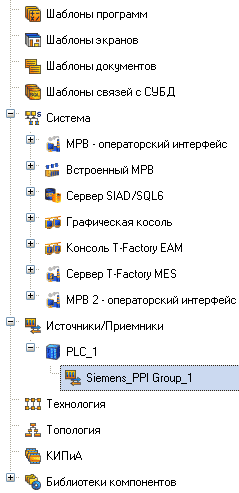

После выбора этого стиля проектирования в дереве проекта появятся дополнительные слои Технология, Топология, КИП.
В слое Технология проект можно представить как совокупность технологических объектов (оборудования), технологических параметров (температуры, давления, расхода и т.д.) и операций с ними. Проект в этом слое могут разрабатывать специалисты-технологи. В этом слое реализована популярная система технологического кодирования ККС.
В слое технология удобно, также создавать такие приложения АСУП, как EAM (паспортизация оборудования, управление основными фондами, техническим обслуживанием и ремонтами) и MES - контроль исполнения производства, расчет себестоимости продукции и составление материальных балансов.
По окончании проектирования, достаточно перетащить технологические объекты на иконки узлов проекта в слое Система - на МРВ (RTM) для создания ПК операторов, на Micro RTM для создания базы контроллеров и на узел T-Factory для создания системы EAM - управления основными фондами, техническим обслуживанием и ремонтами, а также и MES. Теперь по информации, получаемой с датчиков можно генерировать наряды на техническое обслуживание производственного оборудования, связывать их с исполнителями (персоналом), рассчитывать объем и себестоимость производимой продукции, составлять материальные балансы и т.д.
Одновременно проект TRACE MODE® может быть представлен как совокупность контрольно-измерительных приборов в слое КИПиА.
Слой Топология представляет проект TRACE MODE® и T-Factory как географическую или административную иерархию. В этом слое удобно проектировать системы автоматизации зданиями, либо создавать приложения T-Factory, использующие административную иерархию - например HRM (управление персоналом).
Еще раз подчеркнем, что все типы представления проекта и стили разработки равноправны и могут применяться одновременно в одном проекте специалистами различной профессиональной подготовки. Поэтому, какой бы из методов проектирования Вы не выбрали, Ваша работа в системе будет одинаково эффективной.
Инновационный подход TRACE MODE® 6 заключается в объединении технологической и экономической информации о проекте АСУ производственного предприятия в единую систему и в создании интегрированной среды разработки приложений, пригодной для специалистов по АСУТП, АСУП, технологии, КИП, персоналу и т.д.
