Балтийский Государственный Технический Университет «Военмех»

им. Д. Ф. Устинова

Кафедра Е4

Лабораторная работа

Изучение конструкции и расчет основных параметров пресса Bliss

Проверил: Лобов В.А.

Выполнили студенты группы Е492:

Холкин К.А.

Волков А.И

Урека А.П.

Богатырёва О.

Сдано 14.01.13

Санкт-Петербург

2012

Содержание

Введение………………………………………………………………...3

1. Наименование, классификация и характеристики пресса………..4

2. Кинематический расчёт пресса……………………………………..9

3. Расчёт силовых характеристик пресса……………………………..19

4. Конструкция и принцип работы основных узлов пресса………..23

5. Расчёт шатуна на прочность и жесткость ………………………...28

6. Расчёт ползуна на прочность………………………………………32

Выводы………………………………………………………………….35

Список литературы……………………………………………………..36

Введение

Вытяжные пресса – это пресса, предназначенные для образования полых чашеобразных изделий из плоских заготовок в виде пластин или кружков из стали, латуни, меди, алюминия, и других пластичных материалов.

В данной работе рассмотрен пресс-автомат однокривошипный, открытый, простого действия, с усилием 100 кН, модели “Bliss”.

Рассматриваемый пресс был привезен в Россию из США в годы Великой Отечественной войны и использовался для изготовления пульных оболочек к стрелковому оружию.

1.Наименование, классификация и характеристики пресса.

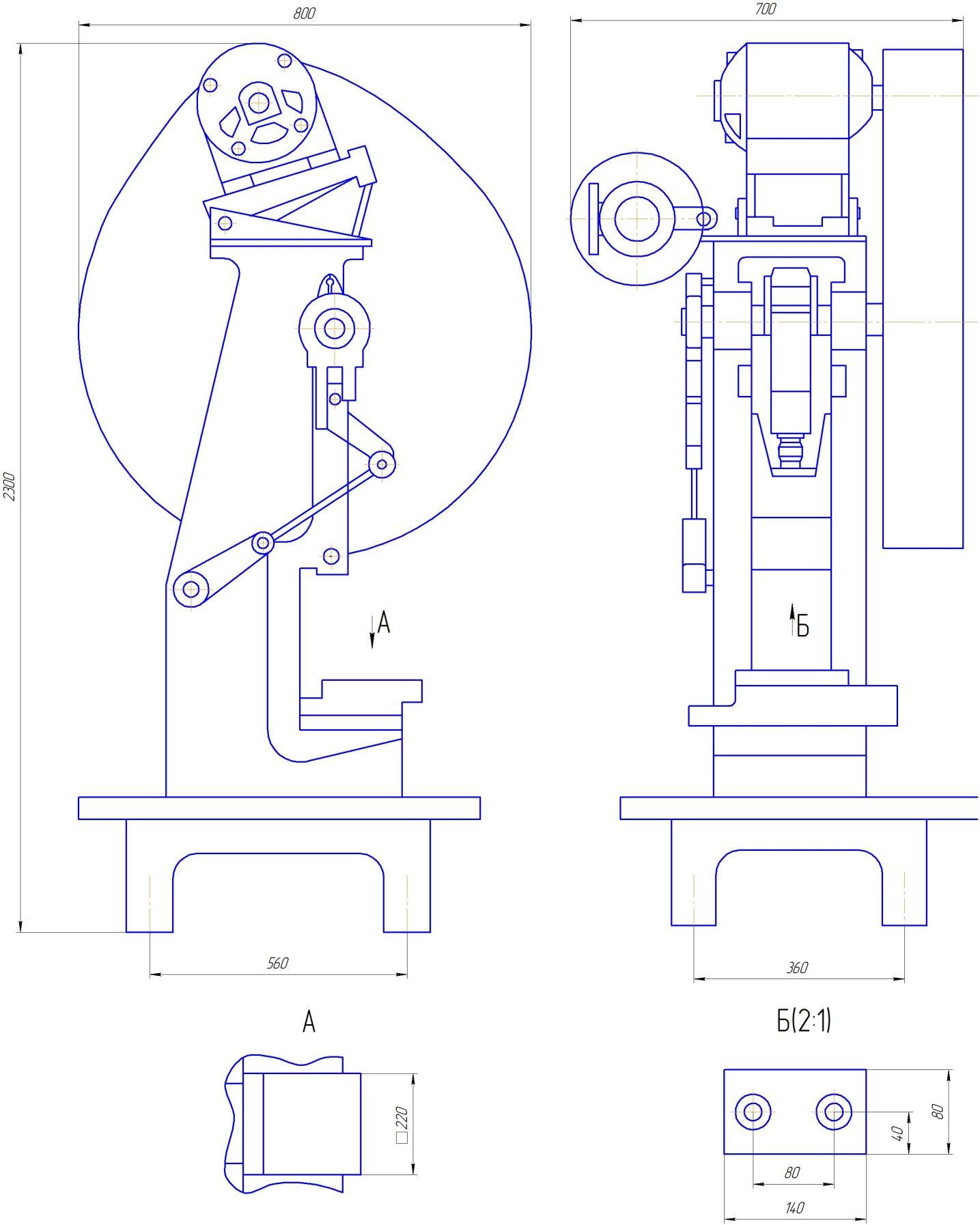

На рисунке 1 показан общий вид пресса с габаритными и присоединительными размерами.

Паспорт пресса «Bliss» №58

Технические характеристики пресса «Bliss» №58 представлены в таблице 1.

Таблица 1 – Паспорт пресса «Bliss» №58

Номинальное усилие, кН	100
Общий вес пресса, кг Нетто	ок. 688
Норм. Отверстие в столе пресса (круглое), мм	30
Расстояние от центра ползуна до станины, мм	500
Расстояние между стойками станины в свету, мм	150
Регулировка ползуна по высоте, мм	25
Площадь съёмной подкладной плиты, мм	200х200
Толщина съёмной подкладной плиты, мм	8
Толщина съёмной прокладки плиты наружного ползуна, мм	25
Диаметр и ширина обода маховика, мм	720х34
Вес маховика, кг	ок. 160
Число оборотов маховика, об/мин	90
Расстояние от пола до рабочего вала, мм	1450
Занимаемая прессом площадь пола, мм	760х140
Общая площадь занимаемая прессом, мм	915х140
Число оборотов электродвигателя, об/мин	950

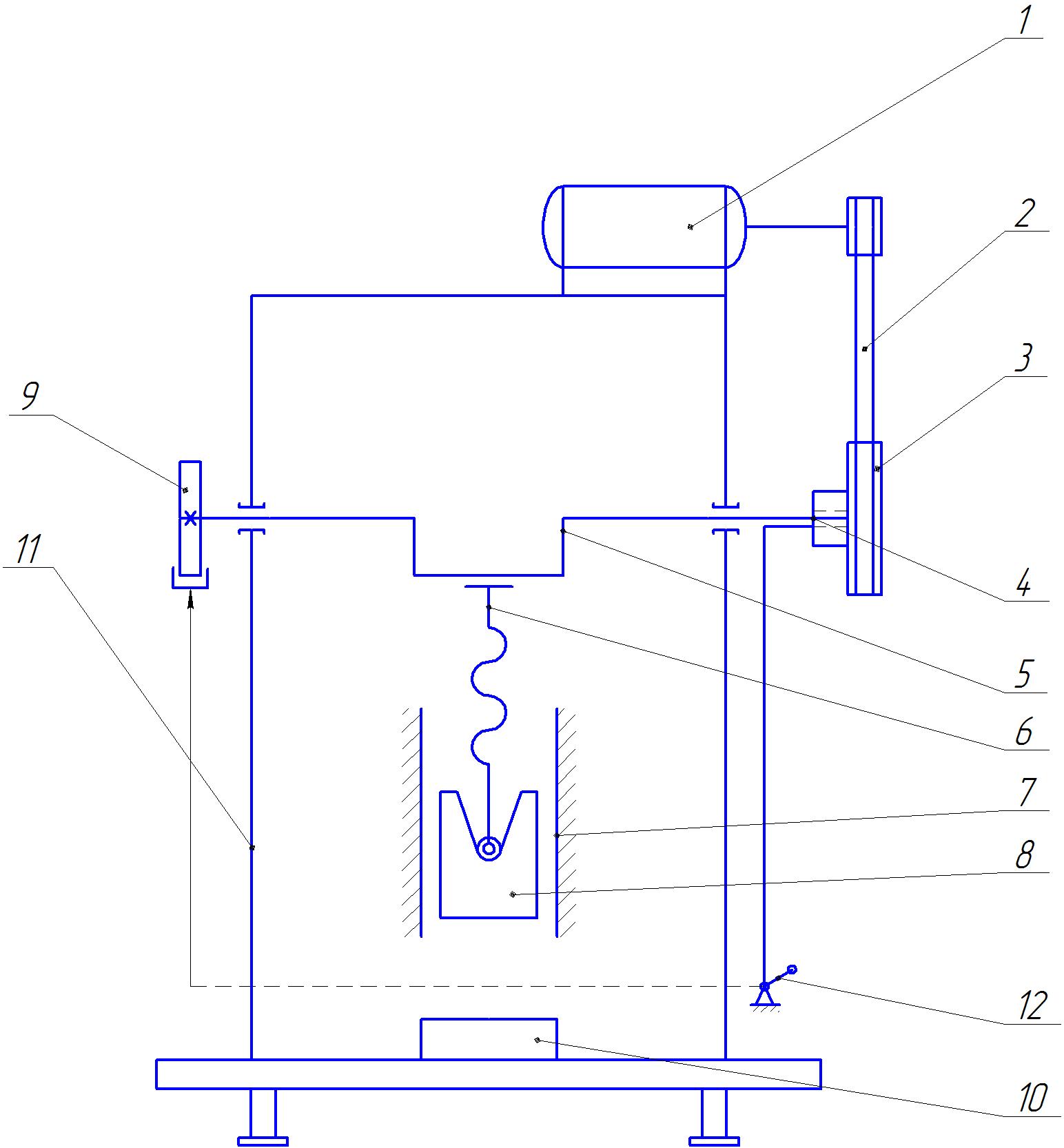

На рисунке 2 представлена кинематическая схема пресса

Рисунок 2 – Кинематическая схема пресса:

1 – электродвигатель; 2 – передача привода; 3 – маховик; 4 – муфта включения; 5 – кривошипный вал; 6 – шатун; 7 – направляющая ползуна; 8 – ползун; 9 – тормоз; 10 – штамп; 11 – станина; 12 – рукоятка.

Принцип работы .

Пресс Bliss представляет собой пресс простого действия . Он имеет открытую станину С-образного типа , с двухстоечной опорой.

Принцип работы пресса следующий . После подачи питания начинает вращаться вал электродвигателя , маховик(3) и ременная передача(2) . Для выполнения операций штамповки , выполняют поворот рычага(12) , после чего муфта включения выполняет сцепление главного кривошипного вала с маховиком . Кривошипный вал(5) вращается безостановочно ,преобразовывая вращательное движение колена в поступательное движение ползуна(8) в направляющих(7) , через плоскопараллельное движение шатуна(6) , и останавливается возвращением рукоятки(12) в первоначальное положение . Рукоятка(12) воздействует на тормоз(9) , который производит остановку главного кривошипного вала (5).

2. Кинематический расчет пресса

При анализе кривошипного пресса необходимо установить его кинематические параметры: найти законы изменения перемещения, скорости и ускорения исполнительного звена – ползуна, определить максимальные значения этих параметров, а также их значения в период рабочего хода.

Перемещения отсчитываются от крайнего переднего или нижнего положения ползуна (это положение совпадает с конечным рабочим положением ползуна или близко к нему). Углы поворота кривошипа отсчитываются от указанного выше положения в сторону, обратную реальному вращению с угловой скоростью ω.

2.1 Экспериментальный метод расчета .

Экспериментальный метод расчета состоит в преобразовании экспериментально полученной зависимости угла поворота от перемещения ползуна “α-S” . Данная зависимость приведена в таблице 2.

Таблица 2 – Экспериментально полученная зависимость «α-S»

Угол α, град	Перемещение S (мм)
0	0
30	10
60	35
90	75
120	110
150	140
180	154
210	139
240	108
270	74
300	33
330	8

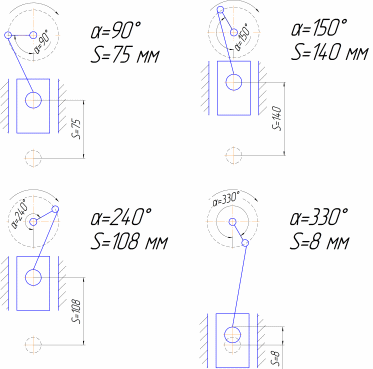

Основные положения таблица приведены на рисунке 3 .

Рисунок 3 : Основные положения ползуна – кривошипа .

Зависимость “α-S” была аппроксимирована два раза . Результатом аппроксимации являются полученные зависимости угла поворота кривошипа от его линейной скорости вращения “ α-V” , и угла поворота кривошипа от его касательного ускорения “α-a” . Результаты приведены в таблице 3.

_{Таблица 3} Экспериментально полученные значения хода ,скорости, ускорения и перемещения ползуна в зависимости от угла поворота кривошипа _.

Угол ,°	S	V	W
	мм	мм/c	мм/с2
0	-0,255	1,283	68,839
30	9,652	35,893	61,181
60	36,025	62,999	40,058
90	73,077	75,550	6,006
120	111,614	68,068	-34,780
150	140,759	40,234	-69,175
180	151,422	-0,705	-82,839
210	140,015	-41,667	-69,181
240	110,142	-69,351	-34,058
270	71,089	-76,127	7,994
300	34,053	-62,294	42,780
330	8,408	-33,883	63,175
360	-0,255	1,283	68,839
