7. Архитектура
7.1 Несущий остов, обеспечение жесткости и устойчивости. Нагрузки и воздействия.
Нагрузки делятся на силовые и несиловые.
Силовые – постоянные нагрузки (собственный вес конструкции, давление грунта основания на подземную часть), длительнодействующие временные нагрузки (нагрузки от стационарного оборудования и тд), кратковременные нагрузки (нагрузки от людей, от ветра, от снега, от мебели и тд), особые нагрузки (от сейсмических явлений).
Несиловые – переменные нагрузки (от перепада температуры наружного воздуха, солнечная радиация, от различных шумов, грунтовые воды).
Все нагрузки воспринимаются несущим остовом. Несущий остов: фундамент, стены (опоры), перекрытия.
Несущий остов должен обладать пространственной жесткостью, устойчивостью, прочностью.
Пространственная жесткость – способность несущего остова сохранять заданную форму во время эксплуатации под действием нагрузок.
Устойчивость – способность несущего остова сопротивляться опрокидывающим усилиям.
Прочность – способность воспринимать силовые нагрузки и воздействия без разрушения.
7.2. Классификация зданий по долговечности, степени огнестойкости. Основные требования предъявляемые к зданиям.
Классификация зданий по долговечности:
1 степень – срок службы зданий более 100 лет;
2 степень – от 50 до 100 лет;
3 степень – от 20 до 50 лет;
4 степень – до 20 лет.
Классификация зданий по степени огнестойкости.
В соответствии со СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», различают 5 степеней огнестойкости в зависимости от предела огнестойкости и степени возгорания. Наибольшая 1 степень (каменные), наименьшая 5 степень (деревянные, нештукатуреные).
Основные требования, предъявляемые к зданиям:
функциональная целесообразность, т.е. здание д.б. удобным для процесса к которому предназначено.
техническая целесообразность определяется решением конструкций, которое должно учитывать все внешние воздействия воспринимаемые зданием.
архитектурно-художественная выразительность, т.е. облик здания должен формироваться по законам красоты.
экономическая целесообразность относится к его функциональной и технической стороне, д.б. обоснованы принимаемые размеры и форма помещения.

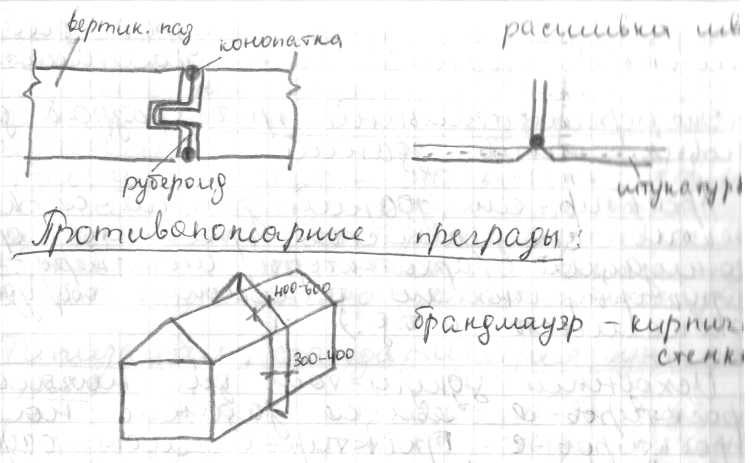

7.3 Деформационные швы (температурные, осадочные, антисейсмические, усадочные). Схемы их размещения и конструктивные решения.
1. Температурные швы.
Д
лина
шва – 30-200м. Длина зависит от климатических
условий и конструктивной схемы здания.
Для Воронежа – 40-60м. Температурный шов
делит все наружные и внутренние стены,
перекрытия, крышу.

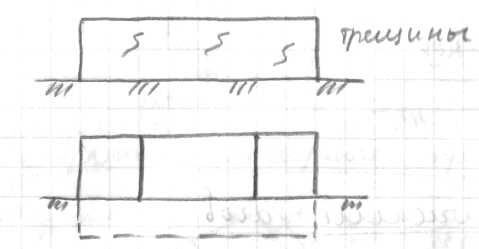

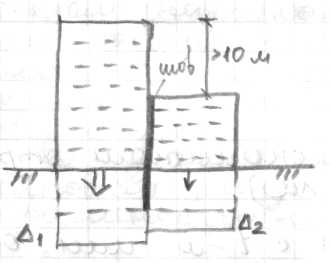

2. Осадочные швы. Эти швы, в отличие от температурных, разрезают здания по всей их высоте, включая фундаменты. Устраиваются в следующих случаях:
1) Два здания примыкают друг к друга и разница в высоте более 10 метров.
2) Различный грунт под зданием.
3) Новая пристройка к старому зданию.

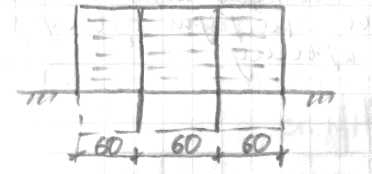

3. Антисейсмические швы. Применяются в сейсмических районах. Расстояние между швами 60м.
Е
сли
здание сложное в плане, то его делят на
простые участки и каждый прямоугольник
делят по 60м.
4. Усадочные швы. Делают в стенах, возводимых из монолитного бетона различных видов. Монолитные стены при твердении бетона уменьшаются в объеме. Усадочные швы препятствуют возникновению трещин, снижающих несущую способность стен. В процессе твердения монолитных стен ширина усадочных швов увеличивается; по окончании усадки стен швы наглухо заделывают. Часто совмещают с температурными или осадочными швами.
