Выбор конструкции электрического кабеля связи. Определение конструкции кабеля и способа организации связи

Конструкция ЭКС реконструируемой линии определяется индивидуальным заданием.

Исходные данные представлены в Таблице №2.

СП до реконструкции	К- 300
СП после реконструкции	ИКМ-480
Число каналов после реконструкции ЭКС	950
Тип и емкость ЭКС	КК 4КП
Диаметр внутреннего проводника коаксиальной пары, мм	1,23
Тип изоляции ЭКС	ТП
Материал оболочки ЭКС	Pb

Таблица №2 Исходные данные.

Примечание: КК - коаксиальный кабель; КП - коаксиаль­ный пара; ТП - трубчатая полиэтиленовая изоляция; Pb – свинец.

В грунт прокладывается ЭКС с ленточной броней, под воду - с кругло-проволочной броней, в канализацию - без брони. Способ связи по коаксиальному кабелю – однокабельный (цепи передачи и приема размещены в одном кабеле).

Учитывая исходные данные для ЭКС выберем коаксиальные кабели связи, которые применяются на системах передачи ИКМ-480. Из этого можно сделать вывод, что для реконструкции первого участка требуются кабели:

-МКТС-4 (магистральный коаксиальный телефонно-телевизионный кабель в свинцовой оболочке;)

К - Кабель М - Магистральный Т - Баллонно-полиэтиленовая изоляция С - Свинцовая оболочка

4 - Число коаксиальных пар в кабеле;

-МКТСБШп-4 (бронированный стальными лентами с наружной полиэтиленовой оболочкой - для прокладки в грунт)

К - Кабель М - Магистральный Т - Баллонно-полиэтиленовая изоляция С - Свинцовая оболочка Б - Броня из двух стальных лент Шп - Защитный покров в виде шланга из полиэтилена 4 - Число коаксиальных пар в кабеле;

- МКТСК-4(с бронёй из круглых проволок - для прокладки под воду)

К - Кабель М - Магистральный Т - Баллонно-полиэтиленовая изоляция С - Свинцовая оболочка К - Броня из круглых стальных оцинкованных проволок 4 - Число коаксиальных пар в кабеле.

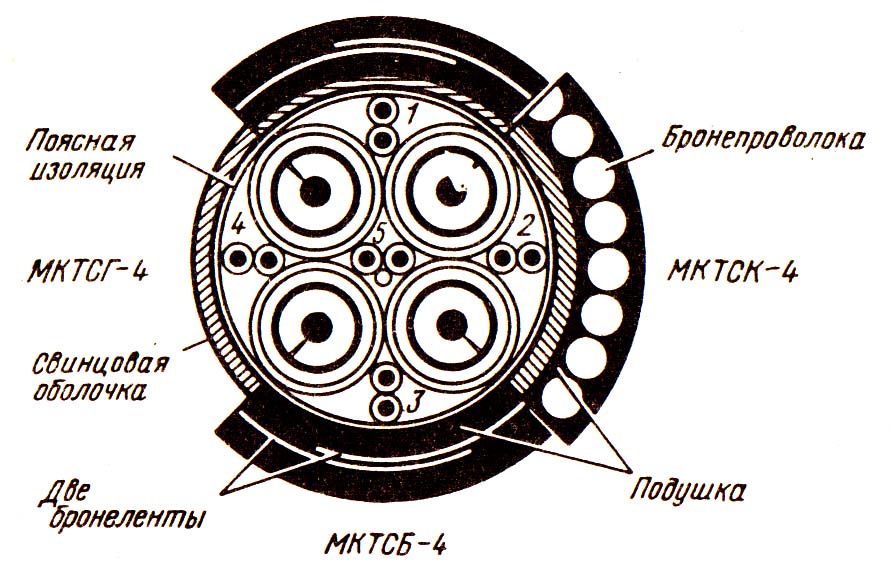

Поперечное сечение кабеля.

Малогабаритный коаксиальный кабель типа МКТС-4:

1- внутренний проводник; 2- баллонная изоляция; 3- внешний проводник; 4- экран;

5- поливинилхлоридная лента.

Уточнение конструкции коаксиального экс реконструируемой линии

Расчёт конструкции коаксиального кабеля во многом аналогичен рас­чёту симметричного кабеля. По заданному значению диаметра внутреннего про­водника и изоляции коаксиальной пары (КП) прежде всего определяют внутрен­ний диаметр внешнего проводника, исходя из нормируемого значения волнового сопротивления Z_g = 75 Ом:

где _э - значение эквивалентной относительной диэлектрической

проницаемости изоляции (в нашем случае изоляция трубчато-полиэтиленовая );

d - диаметр внутреннего проводника (d=1.23), мм;

D - внутренний диаметр внешнего проводника, мм.

Отсюда D определяется из выражения:

Наружный диаметр КП определяется по формуле:

где t - толщина внешнего проводника, мм

Диаметр сердечника кабеля, состоящего из четырёх КП одинакового размера, будет равен:

В кабеле, содержащем четыре одинаковых КП, размещается пять сим­метричных групп.
