3. Порядок виконання роботи:

1. Ознайомитися з конструкцією асинхронного двигуна.

2. Заповнити таблицю приладів 7.1.

Таблиця 7.1 - Прилади і деталі

№ п/п	Прилад	Система	Клас точності	Ціна поділки	Межа виміру
1
2
3
4
5
6
7

3. Скласти схему досліду. Електродвигун підключається до мережі через контактор, управління яким здійснюється за допомогою кнопок «пуск» та «стоп». Позначки двигуна у хвилинах вимірюються за допомогою дистанційного тахометру, датчик якого з'єднано з валом двигуна. До схеми входять такі прилади:• Амперметр лінійного (фазного) струму.• Вольтметр лінійної напруги.

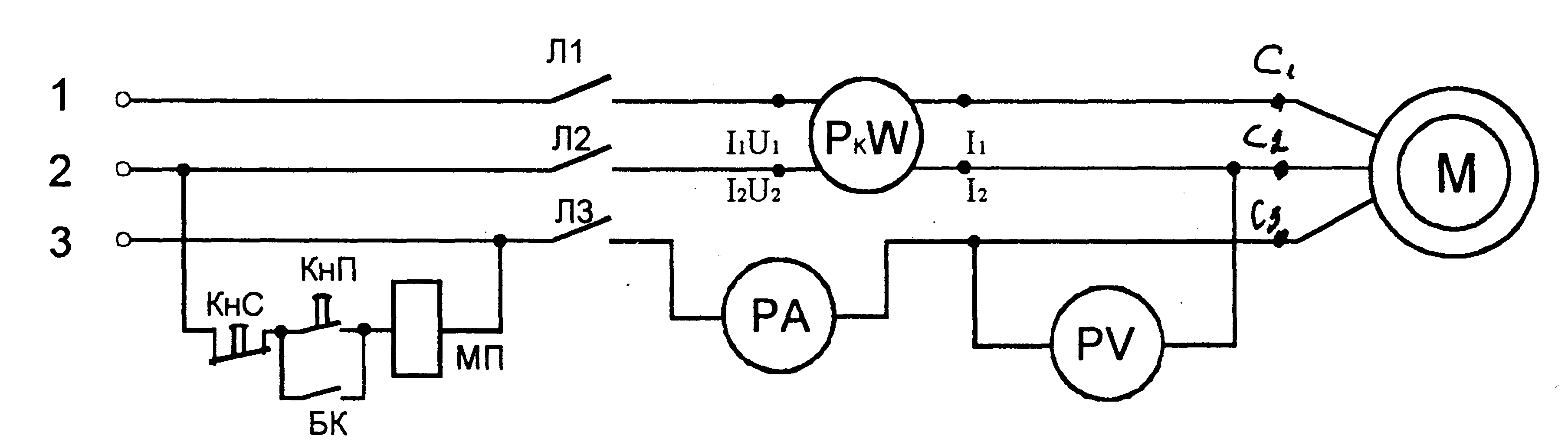

Схема підключення двигуна і приладу

4. Перед ввімкненням напруги запросити викладача для перевірки схеми.

5. Пуск двигуна здійснюється без навантаження, тобто у холосту, пересвідчитися у вірності напрямку обертання ротору. Записати показання приладів у таблицю 7.2.

Таблиця 7.2 - Спостереження та обчислення

№ п/п	Вид навантаження	Вимірювання величини					Обчислення величини
		Іф, А	Uл,В	F, кг	n2 об/хв	Р1,Вт	М,кг	Р2,Вт	S, В*А	S,%
1	Хх
2	Навантаження
3
4
5

6. Зробити дослід навантаження. Навантаження створюється механічним гальмом. Спочатку врівноважити пружини гальма вантажем 1 кг, потім, додаючи по 500 г, збільшувати гальмуючий момент (до ваги, що дорівнює 2 кг 500 г). Для кожного режиму навантаження здійснити заміри показань приладів. Дані записати в таблицю7.2.

7. Обчислити величини, вказані у таблиці 7.2.

Розрахункові формули:

а) Обертаючий момент двигуна

, де Р- вага вантажу на гальмі; 0,42- коефіцієнт, який перед­бачає діаметр шківа, коефіцієнт тертя та співвідношення плечей важення.

М₁хх=0,42* F₁=

М₂=0,42* F₂ = М₃=0,42* F₄ =

М₄=0,42* F₃ = М₅=0,42* F₅ =

б) Корисна потужність, яка знімається з вала двигуна: , де - число обертів ротору за хвилину.

Р_21хх=0,103* М₁хх * n₂₁ =

Р₂₂=0,103* М₄* n₂₄ =

Р₂₃=0,103* М₂* n₂₂ =

Р₂₄=0,103* М₅* n₂₅ =

Р₂₅=0,103* М₃* n₂₃ =

в) Повна потужність, що споживається від мережі:

S_1хх=√3* Іф₁* Uл₁ =

S₂=√3* Іф₂* Uл₂ =

S₃=√3* Іф₃* Uл₃ =

S₄=√3* Іф₄ * Uл₄ =

S₅=√3* Іф₅* Uл₅ =

г) Ковзання:

, де пг - число обертів магнітного поля статора.

S_1хх= = S₂ = =

S₃= = S₄= =

S₅= =

д) Коефіцієнт потужності двигуна: , де - активна потужність, що споживається від мережі, S-повна потужність.

- -

-

-

8. За отриманими даними побудуйте робочі характеристики двигуна:

Графіки та діаграми:

Графік залежності: М= f(S)
