3. Порядок виконання роботи:

1. Ознайомитися з приладами і деталями, необхідними для виконання роботи, та записати їхні дані у таблицю 15.1.

Таблиця 15.1 - Прилади і деталі

№ п/п	Прилад	Система	Клас точності	Ціна поділки	Межа виміру
1	Лабораторний стенд «Генератор сигналів ГЗ-34»
2	Вольтметр
3	Мілівольтметр ламповий ВЗ-13
4	Лампа пентод

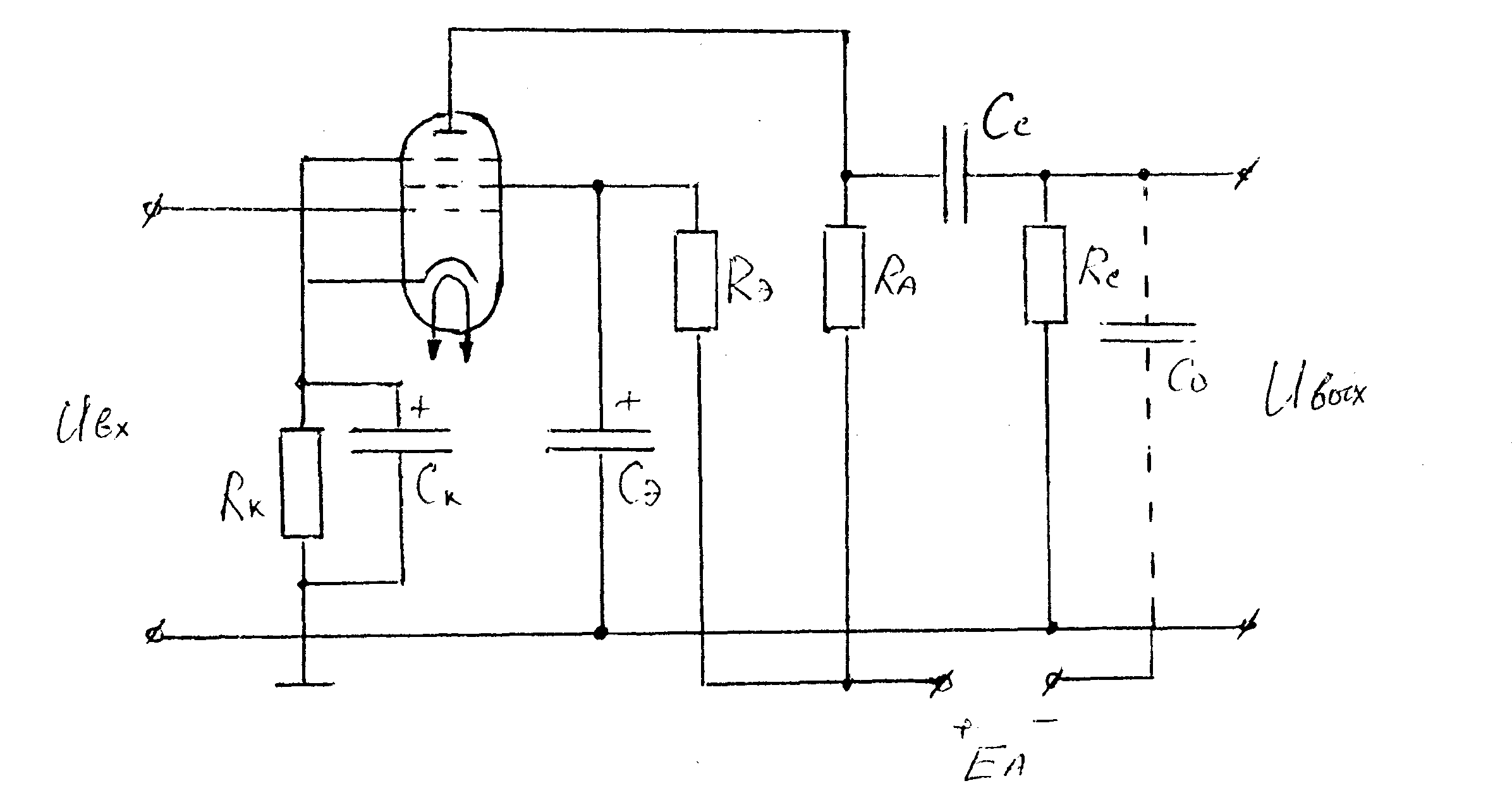

2. Скласти схему досліду. Перед тим, як ввімкнути напругу, запросити викладача для перевірки схеми.

3. Зняти частотні характеристики при різних значеннях:

А: R-10, С-10, С-11, Б: R-10, С-9, С-12 В: R-11, С-9, С-11

100 кОм 3900пФ 1000пФ 100 кОм 0,05мкФ 3900пФ 5кОм 0,05мкФ 1000пФ

4. При знятті характеристик на виході звукового генератора підтримують постійне значення напруги, яке дорівнює 0,1В і змінюють частоту від 20Гц до 20кГц. Рекомендуються слідуючи частоти:

20, 60, 100, 200, 500 Гц

1; 1,5; 5; 10; 15; 20кГц.

5. Отримані в результаті вимірювання дані, а також обчислені коефіцієнти підсилення занести у таблицю 15.2:

Таблиця 15.2 - Спостереження та обчислення

Частота, Гц	А		Б		В
	UВих ,(В)	К	UВих , (В)	К	UВих, (В)	К
20
60
100
500
1000
5000
10000
15000
20000

U_Вх=0,1В

А: К_U = = ----------------- = ______ Б: К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = _______

_______________________________________________________________________________

В: К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______ К_U = = ----------------- = ______

К_U = = ----------------- = ______

5. За даними таблиці побудувати на одному графіку три залежності коефіцієнта підсилення від частоти.

Частотна характеристика підсилювача К= ( ), U_Вх=соnst
