Технические характеристики стреловых самоходных кранов
Таблица Б.1 — Технические характеристики стреловых самоходных кранов
Показатели |
КС-2561К-1 |
КС-2571А-1 |
КС-3575А |
КС-3577-3 |
КС-4561А |
КС-4572 |
КС-4573 |
КС-5479 |
Длина основной стрелы, м |
8 |
От 6,8 до 10,8* |
От 9,5 до 15,5* |
От 9 до 21* |
10 |
От 9,7 до 21,7* |
От 9,7 до 21,7* |
От 10,08 до 28,08* |
Грузоподъемность при вылете, т: наименьшем на опорах наименьшем без опор наибольшем на опорах наибольшем без опор |
6,3 1 1,9 0,4 |
6,3 0,85 2,1 0,16 |
10 3 2 0,25 |
12,5 3 2 0,25 |
16 4,4 2,1 1 |
16 — 4 — |
16 — 3 — |
25 6,75 5,8 1,2 |
Грузоподъемность при движении с грузом, т |
— |
— |
4,3 |
4,5 |
4,4 |
4 |
3 |
4 |
Вылет, м: наименьший наибольший |
3,3 7 |
3,3 5,7 |
От 3 до 4 8,6 |
3 10 |
3,8 10 |
3,8 8,5 |
4 10 |
3,2 8 |
Высота подъема, м: при наименьшем вылете при наибольшем вылете наибольшая (со сменным оборудованием) |
8 5,5
13 |
6,5 1,5
13,8 |
10,3 1,5
21,5 |
10 1,5
28,6 |
10 4,5
21,8 |
10,3 3,3
27,1 |
10,6 3,5
21,8 |
10,4 5,2
28 |
Мощность двигателя, кВт |
110 |
110 |
155 |
132 |
177 |
154 |
177 |
243 |
Колея, м |
1,85 |
1,85 |
1,84 |
1,86 |
1,92 |
1,85 |
1,92 |
2,032 |
Марка автомобиля |
ЗИЛ-431412 |
ЗИЛ-431412 |
ЗИЛ-133ГЯ |
МАЗ-5337 |
КрАЗ-257 (КрАЗ-250) |
КамАЗ-53213 |
КрАЗ-250 |
МЭКТ 8006 |
Окончание таблицы Б.1
Показатели |
КС-2561К-1 |
КС-2571А-1 |
КС-3575А |
КС-3577-3 |
КС-4561А |
КС-4572 |
КС-4573 |
КС-5479 |
Расстояние между опорами поперек оси, м |
3,6 |
3,6 |
5,3 |
5,1 |
4,5 |
4,5 |
4,5 |
4,5 |
Габаритные размеры, м: ширина высота |
2,5 3,67 |
2,5 3,5 |
2,5 3,27 |
2,5 3,4 |
2,5 3,8 |
2,5 3,55 |
2,5 3,8 |
2,5 3,9 |
Осевая нагрузка, т |
7,1 |
7,6 |
6 |
10 |
4,7 |
8,75 |
9 |
10 |
Общая масса крана, т |
8,3 |
9,3 |
15,9 |
15,4 |
22,34 |
22,35 |
24,1 |
27,6 |
* Краны с телескопическими стрелами. |
Кривые грузоподъемности: 1 — стрела 8 м, подъем на выносных опорах; 2 — стрела 10 м, подъем на выносных опорах; 3 — стрела 12 м, подъем на выносных опорах
Кривые высоты подъема крюка: 4 — стрела 8 м; 5 — стрела 10 м; 6 — стрела 12 м
Рисунок Б.1 — Грузовысотные характеристики стрелового самоходного крана КС-3577. Стрела 8; 10 и 12 м
Кривые грузоподъемности: 1 — стрела, подъем на выносных опорах; 2 — стрела с гуськом 7 м, подъем на выносных опорах; 3 — стрела с гуськом 7 м и вставкой 4,5 м, подъем на выносных опорах
Кривые высоты подъема крюка: 4 — стрела; 5 — стрела с гуськом 7 м; 6 — стрела с гуськом 7 м и вставкой 4,5 м
Рисунок Б.2 — Грузовысотные характеристики стрелового самоходного крана КС-3577. Стрела 14 м
Кривые грузоподъемности: 1 — подъем на выносных опорах; 2 — подъем без выносных опор
Кривая высоты подъема крюка: 3 — главного крюка
Рисунок Б.3 — Грузовысотные характеристики стрелового самоходного крана КС-4561. Стрела 10 м
Кривые грузоподъемности: 1 — стрела, подъем на выносных опорах; 2 — стрела, подъем без выносных опор; 3 — стрела с гуськом, подъем на выносных опорах; 4 — стрела, вспомогательный подъем на выносных опорах
Кривые высоты подъема крюка: 5 — главного крюка; 6 — вспомогательного крюка
Рисунок Б.4 — Грузовысотные характеристики стрелового самоходного крана КС-4561. Стрела 14 м
Кривые грузоподъемности: 1 — стрела, подъем на выносных опорах; 2 — стрела, подъем без выносных опор; 3 — стрела с гуськом, подъем на выносных опорах; 4 — стрела, вспомогательный подъем на выносных опорах
Кривые высоты подъема крюка: 5 — главного крюка; 6 — вспомогательного крюка
Рисунок Б.5 — Грузовысотные характеристики стрелового самоходного крана КС-4561. Стрела 18 м
Кривые грузоподъемности: 1 — стрела, подъем на выносных опорах; 3 — стрела с гуськом, подъем на выносных опорах; 4 — стрела, вспомогательный подъем на выносных опорах
Кривые высоты подъема крюка: 5 — главного крюка; 6 — вспомогательного крюка
Рисунок Б.6 — Грузовысотные характеристики стрелового самоходного крана КС-4561. Стрела 22 м

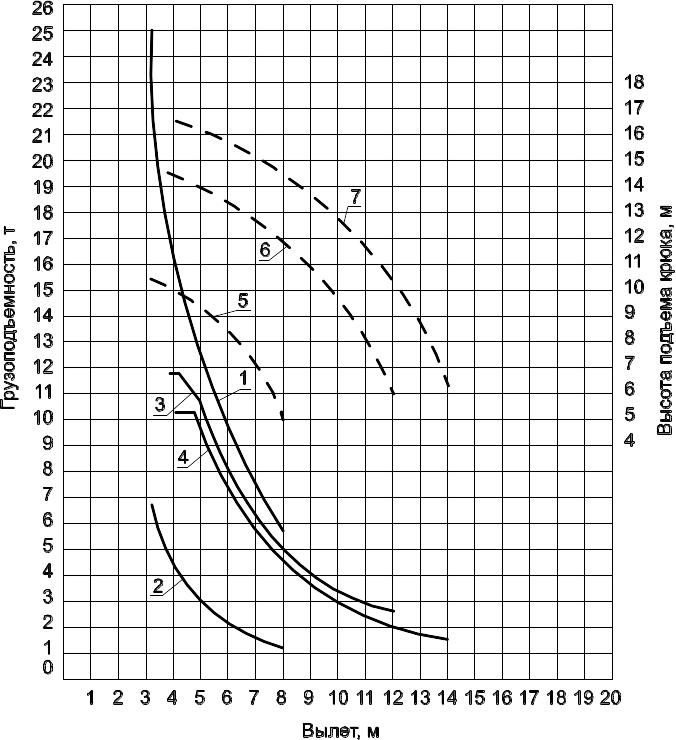

Кривые грузоподъемности: 1 — стрела 10,08 м, на опорах; 2 — стрела 10,08 м, без опор; 3 — стрела 14,08 м, на опорах; 4 — стрела 16,08 м, на опорах
Кривые высоты подъема крюка: 5 — стрела 10,08 м; 6 — стрела 14,08 м; 7 — стрела 16,08 м
Рисунок Б.7 — Грузовысотные характеристики стрелового самоходного крана
КС-5479 «Беларусь». Стрела 10,08; 14,08 и 16,08 м
Кривые грузоподъемности: 1 — стрела 22,08 м, на опорах; 2 — стрела 24,08 м, на опорах; 3 — стрела 28,08 м, на опорах
Кривые высоты подъема крюка: 4 — стрела 22,08 м; 5 — стрела 24,08 м; 6 — стрела 28,08 м
Рисунок Б.8 — Грузовысотные характеристики стрелового самоходного
крана КС-5479 «Беларусь». Стрела 22,08; 24,08 и 28,08 м
Таблица Б.2 — Технические характеристики автомобильных кранов на специальном шасси
Показатели |
КС-4372* |
КС-5473Б |
КС-6472 |
ЛТМ-1050-4 |
КС-7471 |
Длина основной стрелы, м |
От 7,5 до 16,5 |
От 10 до 24 |
От 11 до 27 |
От 10,2 до 38 |
От 12,6 до 38,1 |
Грузоподъемность на опорах при вдвинутой основной стреле, т: при наименьшем вылете при наибольшем вылете |
16 5,5 |
25 7 |
40 10 |
50 23,7 |
63 18 |
Грузоподъемность без опор при основной стреле, т: при наименьшем вылете при наибольшем вылете |
6,3 2 |
5 1 |
10 0,8 |
14,1 7,6 |
15 2 |
Грузоподъемность при движении с грузом, т |
6,3 |
8 |
10 |
14,1 |
15,2 |
Вылет, м: наименьший наибольший |
3,1 60 |
3,2 8 |
3,2 9 |
3 7 |
3,5 10 |
Наибольшая высота подъема, м: при вдвинутых секциях при выдвинутых секциях при стреле с удлинителем при стреле с гуськом |
7,2 17,6 — 21,6 |
10 22,6 36 35 |
10,6 26,7 — 46 |
9,8 38,2 54,3 54,3 |
12,3 37,8 — 55,2 |
Скорость передвижения, км/ч |
40 |
60 |
50 |
75 |
50 |
Радиус поворота, м |
5,1 |
11,5 |
14 |
11,9 |
14,9 |
Габарит задний, м |
2,96 |
3 |
3,6 |
4 |
4,55 |
Мощность двигателя, кВт: поворотной части шасси |
— 132,5 |
— 149 |
— 176 |
— 243 |
132 265 |
Окончание таблицы Б.2
Показатели |
КС-4372* |
КС-5473Б |
КС-6472 |
ЛТМ-1050-4 |
КС-7471 |
Масса, т: общая конструктивная |
23 — |
28 26,5 |
44 39,2 |
43 38,9 |
68 63 |
Осевая нагрузка, кН |
115 |
106 |
144 |
112 |
168 |
Габаритные размеры, м: ширина высота |
2,5 3,5 |
2,5 3,46 |
2,8 3,8 |
2,7 3,7 |
3 3,7 |
* Кран короткобазовый. Модернизированный кран КС-4871 имеет грузоподъемность 20 т. |
Кривые грузоподъемности: 1 — стрела 10 м, главный подъем на опорах; 2 — стрела 15 м, главный подъем на опорах; 3 — стрела 10 м, главный подъем без опор
Кривые высоты подъема крюка: 4 — стрела 10 м; 5 — стрела 15 м
Рисунок Б.9 — Грузовысотные характеристики автокрана КС-5473Б. Стрела 10 и 25 м
Кривые грузоподъемности: 1 — стрела 20 м, главный подъем на опорах; 2 — стрела 24 м, главный подъем на опорах
Кривые высоты подъема крюка: 3 — стрела 20 м; 4 — стрела 24 м
Рисунок Б.10 — Грузовысотные характеристики автокрана КС-5473Б. Стрела 20 и 24 м
Кривые грузоподъемности: 1 — стрела с удлинителем 8 м ( = 0) или с неуправляемым гуськом 8 м ( = 15), главный подъем на опорах; 2 — стрела с удлинителем 8 м ( = 0), вспомогательный подъем
Кривые высоты подъема крюка: 3 — стрела с удлинителем 8 м ( = 0) или с неуправляемым гуськом 8 м ( = 15), главный подъем;
4 — стрела с удлинителем 8 м ( = 0), вспомогательный подъем
Рисунок Б.11 — Грузовысотные характеристики автокрана КС-5473Б. Стрела 24 м
Кривые грузоподъемности: 1 — стрела с неуправляемым гуськом 8 м ( = 15), вспомогательный подъем; 2 — стрела с удлинителем 8 м ( = 0) и неуправляемым гуськом 8 м ( = 30), главный подъем; 3 — стрела с удлинителем 8 м ( = 0) и неуправляемым гуськом 8 м ( = 30), вспомогательный подъем
Кривые высоты подъема крюка: 4 — стрела с неуправляемым гуськом 8 м ( = 15), вспомогательный подъем; 5 — стрела с удлинителем 8 м ( = 0) и неуправляемым гуськом 8 м ( = 30), главный подъем; 6 — стрела с удлинителем 8 м ( = 0) и неуправляемым гуськом 8 м ( = 30), вспомогательный подъем
Рисунок Б.12 — Грузовысотные характеристики автокрана КС-5473Б. Стрела 24 м
Таблица Б.3 — Технические характеристики зарубежных автомобильных кранов на специальном шасси
Показатели |
Марка крана |
|||||
NK-200SII |
NK-450S |
NR-500HS |
NK-750YS-L |
ЛТМ 1055/Л2 |
ЛТ 1080 |
|
Грузовой момент, кН м |
600 |
1200 |
1500 |
2250 |
2880 |
1720 |
Грузоподъемность, т: на опорах без опор (360°) при движении с грузом |
20 — 3 |
40 — — |
50 — — |
75 — — |
80 21 40 |
55 16 20 |
Высота подъема наибольшая, м: на полностью выдвинутой стреле на стреле с удлинителем |
23,5 31 |
35,5 48,7 |
39,8 54,7 |
44 54 |
35 46 |
32 48 |
Скорость движения с грузом, км/ч |
3 |
3 |
1 |
1 |
2 |
1 |
Габаритные размеры, м: длина ширина высота |
11,29 2,5 3,3 |
13,05 2,75 3,8 |
13,28 2,75 3,8 |
15,4 3 3,8 |
13,24 3,75 3,9 |
12,8 2,5 3,25 |
Осевая нагрузка, кН |
70 |
120 |
120 |
120 |
325 |
10 |
Масса крана, т, в т. ч. противовеса, т |
22,4 — |
39,5 — |
40 — |
61 — |
68 8 |
47,8 7,8 |
Таблица Б.4 — Технические характеристики пневмоколесных кранов
Показатели |
КС-4361-А |
КС-5363 |
МКП-25А |
МКП-40 |
МКТТ-63 |
КС-8302Д |
Длина основной стрелы, м |
10,5 |
15 |
14,1 |
15 |
От 9,2 до 33,3 |
15 |
Грузоподъемность главного крюка на опорах, т: при наименьшем вылете при наибольшем вылете при движении/без опор |
16 3,4 10/9,9 |
25 3,5 14 |
25 4 12,5/12,5 |
40 4,5 20/11 |
63 22,2 — |
100 20 26/26 |
Грузоподъемность вспомогательного крюка, т |
3,2 |
2 |
5 |
7 |
4 |
5 |
Грузоподъемность с башенно-стреловым оборудованием, т: наибольшая/наименьшая |
6,5/1,5 |
16,0/0,85 |
4,0/1,6* |
7,0/2,0* |
— |
20,0/3,5** |
Вылет главного крюка, м: наименьший наибольший |
3,8 10 |
4,5 13,8 |
От 3,5 до 5 13,5 |
От 3,5 до 4,5 15 |
3,5 7 |
От 5,2 до 6 15 |
Высота подъема главного крюка, м: при наименьшем вылете при наибольшем вылете |
10 5,3 |
14 8 |
От 14,1 до 3,7 8 |
15,5 7,5 |
9,6 4 |
13 7 |
Высота подъема вспомогательного крюка, м: при наименьшем вылете при наибольшем вылете |
12,4 10 |
25,6 18 |
17,5 9,3 |
16 7 |
55* — |
38* 30 |
Высота подъема башенно-стреловым оборудованием, м: наибольшая/наименьшая |
24,7/30,5 |
16,2/41,9 |
38,3* |
39,5* |
— |
82 |
Мощность основного двигателя, кВт |
59 |
132,5 |
66,5 |
158 |
158 |
132 |
Установленная мощность электродвигателей, кВт |
— |
195 |
132,5 |
102 |
— |
214 |
Окончание таблицы Б.4
Показатели |
КС-4361-А |
КС-5363 |
МКП-25А |
МКП-40 |
МКТТ-63 |
КС-8302Д |
Ширина крана, м |
3,15 |
3,37 |
3,2 |
4,14 |
3 |
3,56 |
Задний габарит, м |
3,2 |
3,8 |
3,9 |
3,1 |
— |
3,9 |
Преодолеваемый уклон, град (…°) |
15° |
15° |
13° |
10° |
15° |
10° |
Масса, т: общая конструктивная |
23 23 |
32,6 28,6 |
35,6 35,6 |
44,1 38,6 |
51 61 |
98,7 84,7 |
* С длинной стрелой и гуськом. ** Башня 40 м, гусек 30 м. |
Кривые грузоподъемности: 1 — подъем на выносных опорах; 2 — подъем без выносных опор; 3 — кривая высоты подъема крюка
Рисунок Б.13 — Грузовысотные характеристики пневмоколесного крана КС-5363. Стрела 15 м
Кривые грузоподъемности: 1 —подъем на выносных опорах; 2 —подъем без выносных опор; 3 —кривая высоты подъема крюка
Рисунок Б.14 — Грузовысотные характеристики пневмоколесного крана КС-5363. Стрела 20 м
Кривые грузоподъемности: 1 — главный подъем на выносных опорах; 2 — главный подъем без выносных опор; 3 — вспомогательный подъем на выносных опорах; 4 — вспомогательный подъем без выносных опор
Кривые высоты подъема крюка: 5 — главный подъем; 6 — вспомогательный подъем
Рисунок Б.15 — Грузовысотные характеристики пневмоколесного крана КС-5363.
Стрела 20 м с жестким гуськом 10 м
Кривые грузоподъемности: 1 — стрела 25 м, подъем на выносных опорах; 2 — стрела 25 м, подъем без выносных опор; 3 — стрела 30 м, подъем на выносных опорах; 4 — стрела 30 м, подъем без выносных опор
Кривые высоты подъема крюка: 5 — стрела 25 м; 6 — стрела 30 м
Рисунок Б.16 — Грузовысотные характеристики пневмоколесного крана КС-5363. Стрела 25 и 30 м
Кривые грузоподъемности: 1 — стрела 25 м с жестким гуськом 10 м, главный подъем на выносных опорах; 2 — стрела 25 м с жестким гуськом 10 м, главный подъем без выносных опор; 3 — стрела 25 м с жестким гуськом 10 м, вспомогательный подъем на выносных опорах; 4 — стрела 25 м с жестким гуськом 10 м, вспомогательный подъем без выносных опор; 5 — стрела 30 м с жестким гуськом 10 м, главный подъем на выносных опорах; 6 — стрела 30 м с жестким гуськом 10 м, вспомогательный подъем на выносных опорах
Кривые высоты подъема крюка: 7 — стрела 25 м с жестким гуськом 10 м, главный подъем; 8 — стрела 25 м с жестким гуськом 10 м, вспомогательный подъем; 9 — стрела 30 м с жестким гуськом 10 м, главный подъем; 10 — стрела 30 м с жестким гуськом 10 м, вспомогательный подъем
Рисунок Б.17 — Грузовысотные характеристики пневмоколесного крана КС-5363.
Стрела 25 и 30 м
Кривые грузоподъемности: 1 — стрела 25 м с управляемым гуськом 10 м, подъем на выносных опорах; 2 — стрела 25 м с управляемым гуськом 10 м, подъем без выносных опор; 3 — стрела 30 м с управляемым гуськом 10 м, подъем на выносных опорах; 4 — стрела 30 м с управляемым гуськом 10 м, подъем без выносных опор
Кривые высоты подъема крюка: 5 — стрела 25 м с управляемым гуськом 10 м; 6 — стрела 30 м с управляемым гуськом 10 м
Рисунок Б.18 — Грузовысотные характеристики пневмоколесного крана КС-5363. Стрела 25 и 30 м
Кривые грузоподъемности: 1 — главный подъем на выносных опорах; 2 — главный подъем без выносных опор; 3 — вспомогательный подъем на выносных опорах; 4 — вспомогательный подъем без выносных опор
Кривые высоты подъема крюка: 5 — главный подъем; 6 — вспомогательный подъем
Рисунок Б.19 — Грузовысотные характеристики пневмоколесного крана МКП-40. Стрела 15 м
Кривые грузоподъемности: 1 — стрела 20 м с гуськом, главный подъем на выносных опорах; 2 — стрела 20 м с гуськом, вспомогательный подъем; 3 — стрела 25 м с гуськом, главный подъем на выносных опорах; 4 — стрела 25 м с гуськом, вспомогательный подъем
Кривые высоты подъема крюка: 5 — стрела 20 м с гуськом, главный подъем; 6 — стрела 20 м с гуськом, вспомогательный подъем; 7 — стрела 25 м с гуськом, главный подъем; 8 — стрела 25 м с гуськом, вспомогательный подъем
Рисунок Б.20 — Грузовысотные характеристики пневмоколесного крана МКП-40.
Стрела 20 и 25 м
Кривые грузоподъемности: 1 — стрела 30 м с гуськом, главный подъем на выносных опорах; 2 — стрела 30 м с гуськом, вспомогательный подъем; 3 — стрела 35 м с гуськом, главный подъем на выносных опорах; 4 — стрела 35 м с гуськом, вспомогательный подъем
Кривые высоты подъема крюка: 5 — стрела 30 м с гуськом, главный подъем; 6 — стрела 30 м с гуськом, вспомогательный подъем; 7 — стрела 35 м с гуськом, главный подъем; 8 — стрела 35 м с гуськом, вспомогательный подъем
Рисунок Б.21 — Грузовысотные характеристики пневмоколесного крана МКП-40.
Стрела 30 и 35 м
Кривые грузоподъемности: 1 — стрела 15 м; 2 — стрела 30 м на выносных опорах; 3 — стрела 30 м без выносных опор; 4 — стрела 30 м с жестким гуськом 20 м, главный подъем; 5 — стрела 30 м с жестким гуськом 20 м, вспомогательный подъем
Кривые высоты подъема крюка: 6 — стрела 15 м; 7 — стрела 30 м; 8 — стрела 30 м с жестким гуськом 20 м, главный подъем; 9 — стрела 30 м с жестким гуськом 20 м, вспомогательный подъем
Рисунок Б.22 — Грузовысотные характеристики пневмоколесного крана КС-8362Д.
Стрела 15 и 30 м

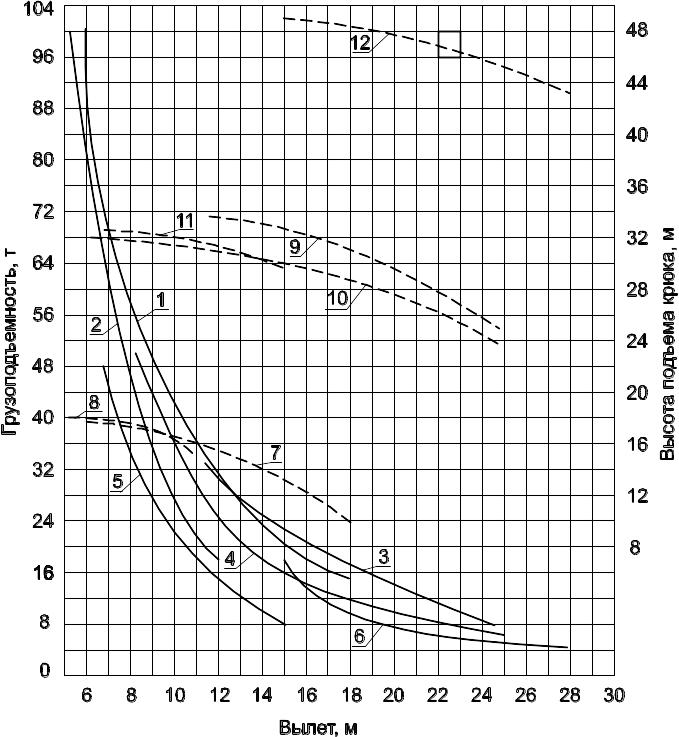

Кривые грузоподъемности: 1 — стрела 20 м; 2 — стрела 20 м с жестким гуськом 20 м, главный подъем; 3 — стрела 20 м с жестким гуськом 20 м, вспомогательный подъем; 4 — стрела 35 м; 5 — стрела 35 м с жестким гуськом 20 м, главный подъем; 6 — стрела 35 м с жестким гуськом 20 м, вспомогательный подъем
Кривые высоты подъема крюка: 7 — стрела 20 м; 8 — стрела 20 м с жестким гуськом 20 м, главный подъем; 9 — стрела 20 м с жестким гуськом 20 м, вспомогательный подъем; 10 — стрела 35 м; 11 — стрела 35 м с жестким гуськом 20 м, главный подъем; 12 — стрела 35 м с жестким гуськом 20 м, вспомогательный подъем
Рисунок Б.23 — Грузовысотные характеристики пневмоколесного крана КС-8362Д.
Стрела 20 и 35 м
Кривые грузоподъемности: 1 — стрела 25 м; 2 — стрела 25 м с жестким гуськом 20 м, главный подъем; 3 — стрела 25 м с жестким гуськом 20 м, вспомогательный подъем; 4 — стрела 40 м; 5 — стрела 40 м с жестким гуськом 20 м, главный подъем; 6 — стрела 40 м с жестким гуськом 20 м, вспомогательный подъем
Кривые высоты подъема крюка: 7 — стрела 25 м; 8 — стрела 25 м с жестким гуськом 20 м, главный подъем; 9 — стрела 25 м с жестким гуськом 20 м, вспомогательный подъем; 10 — стрела 40 м; 11 — стрела 40 м с жестким гуськом 20 м, главный подъем; 12 — стрела 40 м с жестким гуськом 20 м, вспомогательный подъем
Рисунок Б.24 — Грузовысотные характеристики пневмоколесного крана КС-8362Д.
Стрела 25 и 40 м
Кривые грузоподъемности: 1 — стрела 45 м; 2 — стрела 50 м; 3 — стрела 55 м
Кривые высоты подъема крюка: 4 — стрела 45 м; 5 — стрела 50 м; 6 — стрела 55 м
Рисунок Б.25 — Грузовысотные характеристики пневмоколесного крана КС-8362Д. Стрела 45, 50 и 55 м

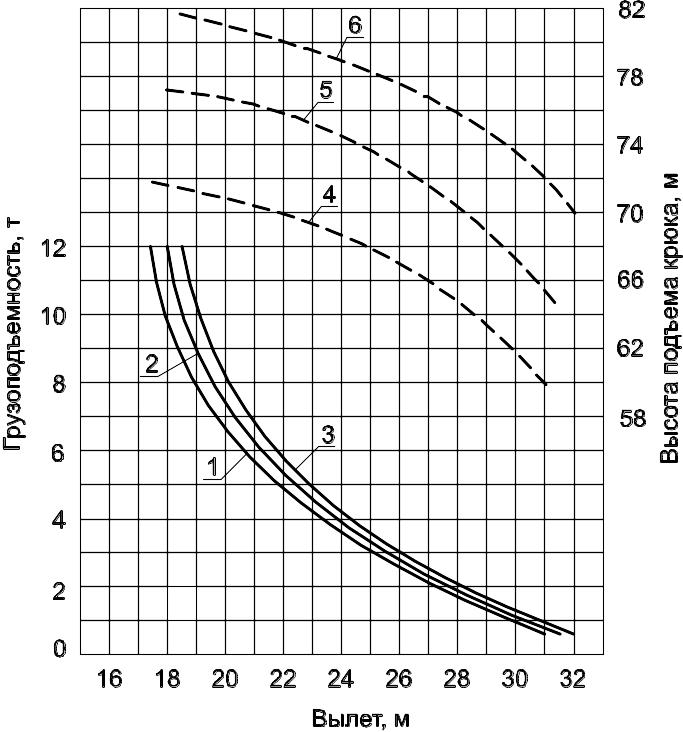

Кривые грузоподъемности: 1 — стрела 45 м с маневровым гуськом (легким) 30 м; 2 — стрела 50 м с маневровым гуськом (легким) 30 м; 3 — стрела 55 м с маневровым гуськом (легким) 30 м
Кривые высоты подъема крюка: 4 — стрела 45 м с маневровым гуськом (легким) 30 м; 5 — стрела 50 м с маневровым гуськом (легким) 30 м; 6 — стрела 55 м с маневровым гуськом (легким) 30 м
Рисунок Б.26 — Грузовысотные характеристики пневмоколесного крана КС-8362Д. Стрела 45, 50 и 55 м
Кривые грузоподъемности: 1 — башня, маневровый гусек (тяжелый) 15 м; 2 — башня, маневровый гусек (тяжелый) 20 м; 3 — башня, маневровый гусек (тяжелый) 25 м
Кривые высоты подъема крюка: 4 — башня, маневровый гусек (тяжелый) 15 м; 5 — башня, маневровый гусек (тяжелый) 20 м; 6 — башня, маневровый гусек (тяжелый) 25 м
Рисунок Б.27 — Грузовысотные характеристики пневмоколесного крана КС-8362Д
с башенно-стреловым оборудованием. Башня 25 м
Кривые грузоподъемности: 1 — башня, маневровый гусек (тяжелый) 20 м; 2 — башня, маневровый гусек (тяжелый) 25 м; 3 — башня, маневровый гусек (тяжелый) 30 м
Кривые высоты подъема крюка: 4 — башня, маневровый гусек (тяжелый) 20 м; 5 — башня, маневровый гусек (тяжелый) 25 м; 6 — башня, маневровый гусек (тяжелый) 30 м
Рисунок Б.28 — Грузовысотные характеристики пневмоколесного крана КС-8362Д
с башенно-стреловым оборудованием. Башня 30 м
Кривые грузоподъемности: 1 — башня, маневровый гусек (тяжелый) 15 м; 2 — башня, маневровый гусек (тяжелый) 20 м; 3 — башня, маневровый гусек (тяжелый) 25 м; 4 — башня, маневровый гусек (тяжелый) 30 м
Кривые высоты подъема крюка: 5 — башня, маневровый гусек (тяжелый) 15 м; 6 — башня, маневровый гусек (тяжелый) 20 м; 7 — башня, маневровый гусек (тяжелый) 25 м; 8 — башня, маневровый гусек (тяжелый) 30 м
Рисунок Б.29 — Грузовысотные характеристики пневмоколесного крана КС-8362Д
с башенно-стреловым оборудованием. Башня 35 м
Кривые грузоподъемности: 1 — башня, маневровый гусек (тяжелый) 15 м; 2 — башня, маневровый гусек (тяжелый) 20 м; 3 — башня, маневровый гусек (тяжелый) 25 м; 4 — башня, маневровый гусек (тяжелый) 30 м
Кривые высоты подъема крюка: 5 — башня, маневровый гусек (тяжелый) 15 м; 6 — башня, маневровый гусек (тяжелый) 20 м; 7 — башня, маневровый гусек (тяжелый) 25 м; 8 — башня, маневровый гусек (тяжелый) 30 м
Рисунок Б.30 — Грузовысотные характеристики пневмоколесного крана КС-8362Д
с башенно-стреловым оборудованием. Башня 40 м
Таблица Б.5 — Технические характеристики гусеничных кранов
Показатели |
МКГ-16 |
МКГ-25БР |
ДЭК-252 |
РДК-250-3 |
МКГ-25.01 |
СКГ-401 |
СКГ-631 |
КС-8165 |
Длина основной стрелы, м |
11 |
13,5 |
14 |
12,5 |
16,8 |
17 |
17,5 |
20 |
Грузоподъемность главного крюка, т: при наименьшем вылете при наибольшем вылете при движении/без опор |
16 3,1 16 |
25 6 25 |
25 4 25 |
25 3,6 25 |
25 5,6 25 |
40 8,3 40 |
63 9 63 |
100 16,5 100 |
Грузоподъемность вспомогательного крюка, т |
3 |
5 |
5 |
5 |
5 |
8,5 |
18 |
15 |
Грузоподъемность с башенно-стреловым оборудованием, т: наибольшая наименьшая |
— — |
8 1 |
6 1 |
7,3 0,75 |
2,5 0,5 |
6 2,4 |
12 4,8 |
65 19 |
Вылет главного крюка, м: наименьший наибольший |
От 4 до 8 10 |
От 2,5 до 6,6 13 |
4,75 13,6 |
4,25 12,4 |
5 13 |
От 4,2 до 5,5 15 |
От 4,8 до 5,1 14 |
6 18 |
Высота подъема главного крюка, м: при наименьшем вылете при наибольшем вылете |
10 6,5 |
13,5 6 |
13,7 7,1 |
12,4 6,9 |
14,1 8,9 |
15,8 8,9 |
16,8 12 |
18,2 15,7 |
Высота подъема вспомогательного крюка, м: при наименьшем вылете при наибольшем вылете |
10 6,5 |
15 8,5 |
17,2 9,7 |
15,7 6 |
16,9 8,9 |
19,8 12 |
23,6 15,7 |
27 10 |
Высота подъема башенно-стреловым оборудованием, м: наибольшая наименьшая |
— — |
32,4 47 |
34 46,5 |
30,6 45 |
36,6 54,3 |
37,6 56,1 |
45,2 63,1 |
— 78 |
Ширина по гусеницам, м |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
4,1 |
5,0 |
5,0 |
Установленная мощность электродвигателей, кВт |
30 |
64 |
99 |
75 |
19,5 |
105,8 |
157,8 |
169 |
Окончание таблицы Б.5
Показатели |
МКГ-16 |
МКГ-25БР |
ДЭК-252 |
РДК-250-3 |
МКГ-25.01 |
СКГ-401 |
СКГ-631 |
КС-8165 |
Мощность основного двигателя, кВт |
44,2 |
79,5 |
100 |
79,5 |
15 |
88,5 |
110 |
100 |
Задний габарит, м |
3,5 |
4,38 |
4,4 |
3,9 |
4,4 |
4,0 |
4,9 |
5,7 |
Преодолеваемый уклон, град (…) |
7° |
15° |
15° |
15° |
15° |
12° |
12° |
15° |
Масса, т: общая конструктивная |
28,5 22,9 |
38,9 33,3 |
38 32,8 |
43,5 43,5 |
35,9 30,3 |
68,5 57,2 |
103 72 |
129,4 100 |
Примечание — На базе крана СКГ-401 создан кран СКГ-505 грузоподъемностью 50 т. |
Кривые грузоподъемности и высоты подъема крюка для стрелы 12,5 м без жесткого гуська
Рисунок Б.31 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 12,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 15,3 м без жесткого гуська
Рисунок Б.32 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 15,3 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 17,5 м без жесткого гуська
Рисунок Б.33 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 17,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 20,3 м без жесткого гуська
Рисунок Б.34 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 20,3 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 22,5 м без жесткого гуська
Рисунок Б.35 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 22,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 25,3 м без жесткого гуська
Рисунок Б.36 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 25,3 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 27,5 м без жесткого гуська
Рисунок Б.37 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 27,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 30,3 м без жесткого гуська
Рисунок Б.38 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 30,3 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 32,5 м без жесткого гуська
Рисунок Б.39 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 32,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 35,3 м без жесткого гуська
Рисунок Б.40 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 35,3 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 12,5 м с жестким гуськом
Рисунок Б.41 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 12,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 15,3 м с жестким гуськом
Рисунок Б.42 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 15,3 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 17,5 м с жестким гуськом
Рисунок Б.43 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 17,5 м

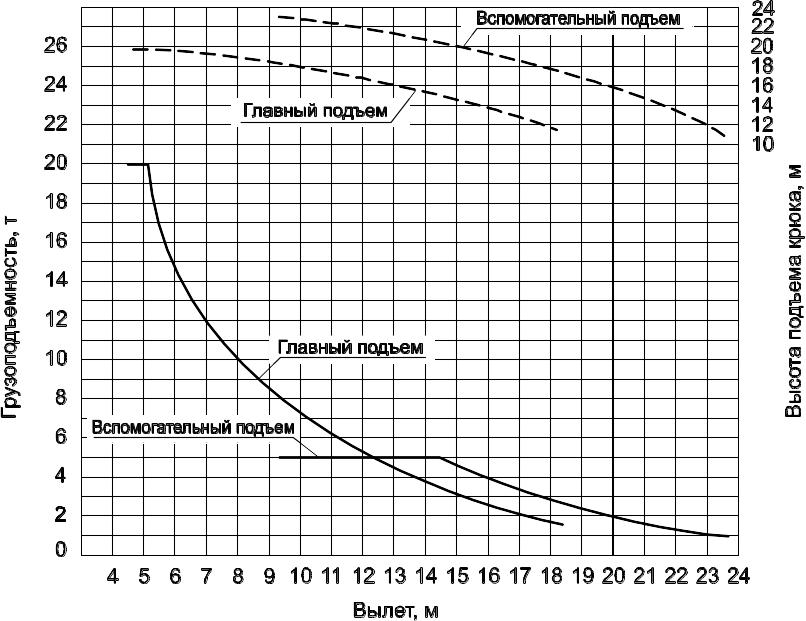

Кривые грузоподъемности и высоты подъема крюка для стрелы 20,3 м с жестким гуськом
Рисунок Б.44 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 20,3 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 22,5 м с жестким гуськом
Рисунок Б.45 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 22,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 27,5 м с жестким гуськом
Рисунок Б.46 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 27,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 30,3 м с жестким гуськом
Рисунок Б.47 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 30,3 м

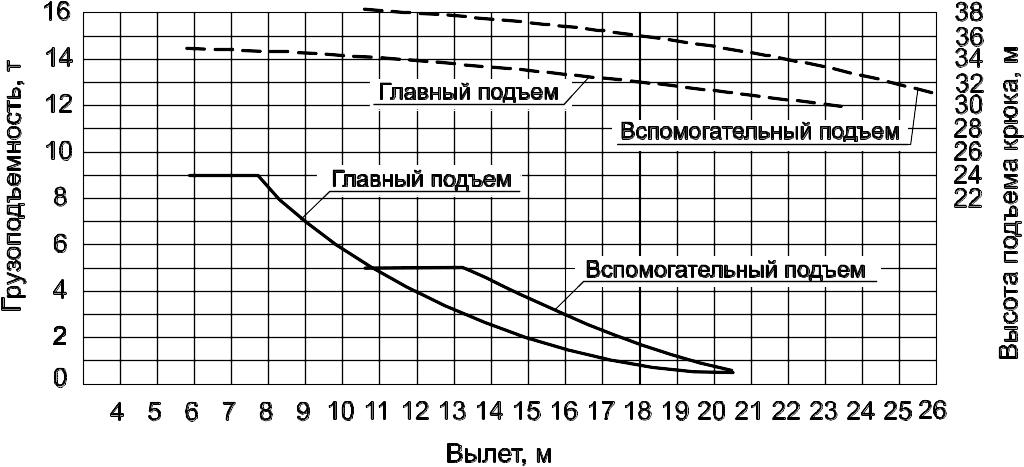

Кривые грузоподъемности и высоты подъема крюка для стрелы 32,5 м с жестким гуськом
Рисунок Б.48 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 32,5 м
Кривые грузоподъемности и высоты подъема крюка для стрелы 35,3 м с жестким гуськом
Рисунок Б.49 — Грузовысотные характеристики гусеничного крана РДК-250-3. Стрела 35,3 м
Кривые грузоподъемности: 1 — башня, гусек 10 м; 2 — башня, гусек 15 м; 3 — башня, гусек 20 м
Кривые высоты подъема крюка: 4 — башня, гусек 10 м;
5 — башня, гусек 15 м; 6 — башня, гусек 20 м
Рисунок Б.50 — Грузовысотные характеристики гусеничного крана РДК-250-3. Башня 15,3 м
Кривые грузоподъемности: 1 — башня, гусек 10 м; 2 — башня, гусек 15 м; 3 — башня, гусек 20 м
Кривые высоты подъема крюка: 4 — башня, гусек 10 м; 5 — башня, гусек 15 м; 6 — башня, гусек 20 м
Рисунок Б.51 — Грузовысотные характеристики гусеничного крана РДК-250-3. Башня 12,5 м

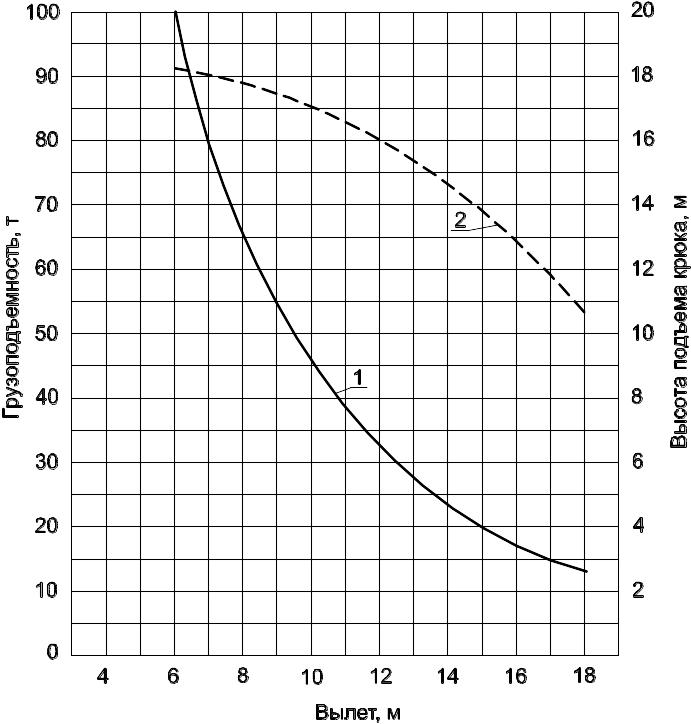

1 — кривая грузоподъемности; 2 — кривая высоты подъема крюка
Рисунок Б.52 — Грузовысотные характеристики гусеничного крана КС-8165. Стрела 20 м

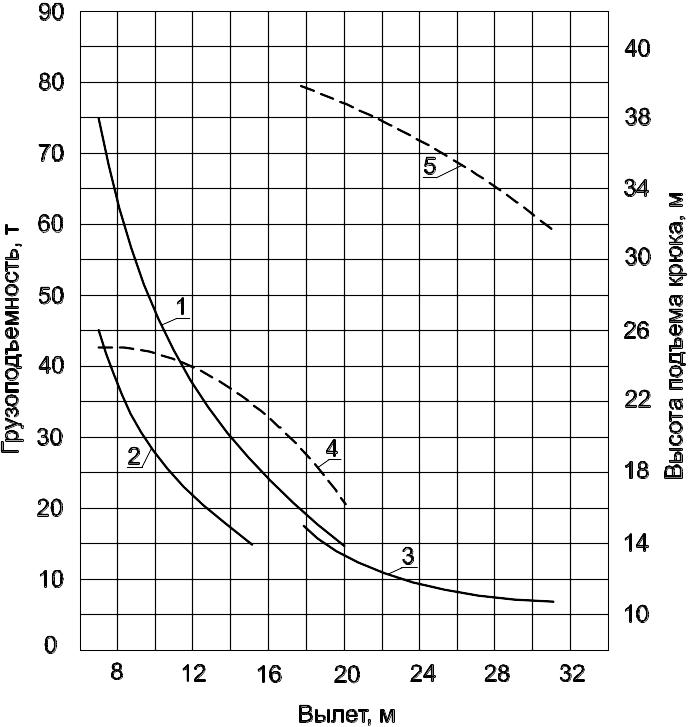

Кривые грузоподъемности: 1 — стрела; 2 — стрела с неуправляемым гуськом, главный подъем; 3 — стрела с неуправляемым гуськом, вспомогательный подъем
Кривые высоты подъема крюка: 4 — стрела и стрела с неуправляемым гуськом, главный подъем; 5 — стрела с неуправляемым гуськом, вспомогательный подъем
Рисунок Б.53 — Грузовысотные характеристики гусеничного крана КС-8165. Стрела 25 м
Кривые грузоподъемности: 1 — стрела; 2 — стрела с неуправляемым гуськом, главный подъем; 3 — стрела с неуправляемым гуськом, вспомогательный подъем Кривые высоты подъема крюка: 4 — стрела и стрела с неуправляемым гуськом, главный подъем; 5 — стрела с неуправляемым гуськом, вспомогательный подъем
Рисунок Б.54 — Грузовысотные характеристики гусеничного крана КС-8165. Стрела 30 м
Кривые грузоподъемности: 1 — стрела; 2 — стрела с неуправляемым гуськом, главный подъем; 3 — стрела с неуправляемым гуськом, вспомогательный подъем
Кривые высоты подъема крюка: 4 — стрела и стрела с неуправляемым гуськом, главный подъем; 5 — стрела с неуправляемым гуськом, вспомогательный подъем
Рисунок Б.55 — Грузовысотные характеристики гусеничного крана КС-8165. Стрела 35 м
Кривые грузоподъемности: 1 — стрела; 2 — стрела с неуправляемым гуськом, главный подъем; 3 — стрела с неуправляемым гуськом, вспомогательный подъем
Кривые высоты подъема крюка: 4 — стрела и стрела с неуправляемым гуськом, главный подъем; 5 — стрела с неуправляемым гуськом, вспомогательный подъем
Рисунок Б.56 — Грузовысотные характеристики гусеничного крана КС-8165. Стрела 40 м

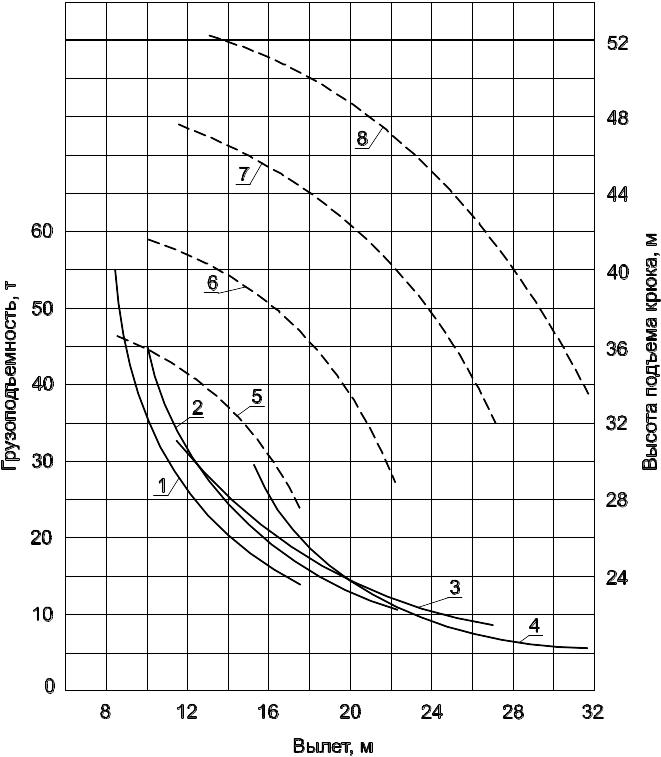

Кривые грузоподъемности: 1 — башня, гусек 15 м; 2 — башня, гусек 20 м; 3 — башня, гусек 25 м; 4 — башня, гусек 30 м
Кривые высоты подъема крюка: 5 — башня, гусек 15 м; 6 — башня, гусек 20 м; 7 — башня, гусек 25 м; 8 — башня, гусек 30 м
Рисунок Б.57 — Грузовысотные характеристики гусеничного крана КС-8165
с башенно-стреловым оборудованием. Башня 25 м
Кривые грузоподъемности: 1 — башня, гусек 15 м; 2 — башня, гусек 20 м; 3 — башня, гусек 25 м; 4 — башня, гусек 30 м
Кривые высоты подъема крюка: 5 — башня, гусек 15 м; 6 — башня, гусек 20 м; 7 — башня, гусек 25 м; 8 — башня, гусек 30 м
Рисунок Б.58 — Грузовысотные характеристики гусеничного крана КС-8165
с башенно-стреловым оборудованием. Башня 30 м
Кривые грузоподъемности: 1 — башня 45 м, гусек 30 м; 2 — башня 50 м, гусек 30 м
Кривые высоты подъема крюка: 3 — башня 45 м, гусек 30 м; 4 — башня 50 м, гусек 30 м
Рисунок Б.59 — Грузовысотные характеристики гусеничного крана КС-8165
с башенно-стреловым оборудованием. Башня 45 и 50 м
