Вариант 2

Инструкция для студентов: выберите один вариант ответа из предложенных

Задание 1. Линия, причиняемая при обводке видимого контура детали _____________________.

а) сплошная тонкая

б) сплошная толстая основная

в) штриховая

г) разомкнутая

Задание 2. Угол наклона букв и цифр шрифта чертёжного типа Б ________________________.

а) 30°

б) 45°

в) 60°

г) 75 °

Задание 3. Масштаб в основной надписи чертежа записывается __________________________.

а) 1:1

б) М 1: 1

в) 1-1

г) М 1-1

Задание 4. Перед размерным числом диаметра ставится знак Ø, высота которого равна _________________________________________________ .

а) 5

б) 7

в) 3,5

г) 2,5

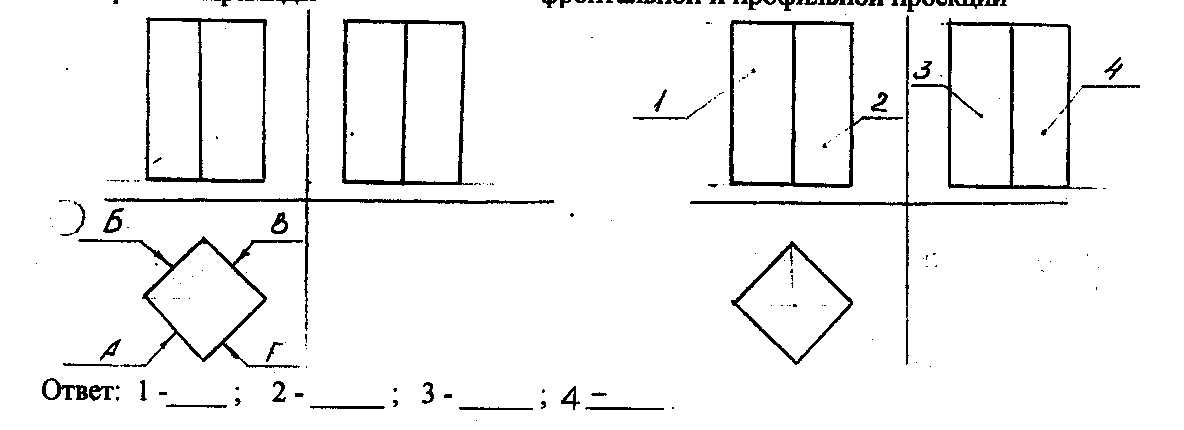

Задание 5. Видимые грани призмы на профильной плоскости проекций _________________ .

а) А, Б

б) Б, В

в) А, Г

г) В, Г

Задание 6. Показатели искажения по координационным осям в косоугольной изометрии равны _______.

а) 1, 0.5, 1

б) 1, 1, 1

в) 0.5, 1, 1

г) 1, 0.5, 0.5

Задание 7. Количество видов для детали, у которой все поверхности являются поверхностями вращения ______________.

а) 1

б) 2

в) 3

г) 4

Задание 8. Разрез образованный несколькими секущими плоскостями, называется _______.

а) горизонтальным

б) ступенчатым

в) вертикальным

г) сложным

Задание 9. В разрезах и сечениях материал, попавший в секущую плоскость, заштриховывается __________________ линией.

а) штриховой

б) штрихпунктирной тонкой

в) сплошной тонкой

г) сплошной основной толстой

Задание 10. Резьба метрическая с мелким шагом обозначается ___________________________ .

а) G2-А

б) М 16х2

в) M16

г) S50х 6

Задание 11. Позиции деталей на сборочном чертеже записываются _______________________.

а) над полкой линии - выноски

б) под полкой линии - выноски

в) на продолжении линии - выноски

г) на изображении детали

Задание12. Площади помещений на плане этажа наносятся в ______________________________.

а) середине помещения

б) верхнем левом углу помещения

в) нижнем правом углу помещения

г) нижнем левом углу помещения

Задание13. Вычерчивание плана этажа начинают с ______________________________________.

а) контуров стен

б) разбивки плана на помещения

в) сетки координационных осей

г) вычерчивания проёмов в наружных и внутренних стенах

Задание14. На изображении фасада чертят координационные оси __________________________ .

а) поперечные

б) крайние

в) продольные

г) все

Задание15. Состав многослойной конструкции изображают на разрезе здания _______________.

а) в примечании текста на чертеже

б) на флажке с перечнем слоёв

в) ссылкой на текстовой документ проекта

г) пояснением каждого слоя на отдельных линиях выносках

Инструкция для студентов: дополните предложение

Задание16. Тип заполнения проёмов ворот и дверей выполняется на плане этажа в окружностях диаметром _______мм.

Задание17. Вторая размерная цепочка на плане здания чертится на расстоянии ______________ мм от первой, на ней наносят размеры ______________ и ____________________________________ .

.Задание18. При обводке фасада толщина самой толстой линии равна _________________________________.

Задание 19. Снизу от изображения разреза наносят две размерные цепочки, на которых наносят размеры между _______________________________ и _______________________________________________________

Задание 20. На разрезах сплошной основной толстой линией (толщиной S) обводят ______________

_______________________________________________________________.
