2.3.16 Определение погрешности входных сопротивлений измерителя уровня
Определение погрешности входных сопротивлений измерителя уровня на несимметричном входе осуществляется по схеме, изображенной на рисунке 12.
Измерения проводятся на частотах:
0,2; 100; 810 и 1620 кГц - для измерителей уровня ЕТ-100 Т/V и ЕТ-90 T/V;
0,05; 0,3; 4; 10; 310; 620 кГц - для измерителей уровня ЕТ-70 T/V.
Входной уровень генератора должен быть равен:
0 дБ - при поверке измерителей уровня ЕТ-100 T/V и ЕТ-90 T/V;
+10 дБ - при поверке измерителей уровня ЕТ-70 T/V.
Подключить несимметричный выход генератора (0 Ом) к несимметричному входу измерителя уровня через добавочный резистор Rд . При определении входных сопротивлений (75, 135, 150 и 600 Ом) добавочное сопротивление резистора Rд должна быть равно:
входному сопротивлению - при поверке измерителей уровня ЕТ-100 T/V и ЕТ-90 T/V;
600 Ом - при поверке измерителей уровня ЕТ-70 T/V.
Измерить вольтметром В3-63 напряжение до и после добавочного резистора Rд , при широкополосном режиме работы измерителя уровня.
Определить входное сопротивление измерителя уровня по формуле:
где: U1 - напряжение на выходе генератора, В,
U2- напряжение на входе измерителя уровня, В.
Определить погрешность входного сопротивления измерителя уровня по формуле:
где: Rh - номинальное значение входного сопротивления.
Погрешность входного сопротивления измерителя уровня не должна превышать +-5%.
Определение погрешности входных сопротивлений измерителя уровня на симметричном входе осуществляется аналогично, по схеме, изображенной на рисунке 12. Измерения проводятся на частотах:
0,2 и 20 кГц (0,2 - 20 кГц) - для измерителей уровня ЕТ-100 T/V и ЕТ-90 T/V;
2; 620; 1620 кГц (2 -1620 кГц) - для измерителей уровня ЕТ-100 T/V и ЕТ-90 T/V;
0,05; 0,3; 4; 10; 20; 310; 620 кГц - для измерителей уровня ЕТ-70 T/V.
При этом выход генератора - несимметричный, режим работы измерителя уровня - селективный.

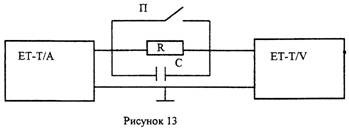

Сопротивление высокоомного несимметричного входа измерителей уровня ЕТ-100 T/V и ЕТ-90 T/V определяется по схеме, изображенной на рисунке 13.
Выход генератора - несимметричный, сопротивление резистора R равно 3 кОм, емкость конденсатора С равна 90 пФ.
Установить переключатель П в положение включено. Изменяя выходное напряжение генератора получить на измерителе уровня показание 0 дБ. Выключить переключатель П. Показание измерителя уровня должно быть более или равно - 6 дБ.
Сопротивление высокоомного симметричного входа измерителя уровня ЕТ-100 T/V и ЕТ-90 T/V определяется аналогично, при использовании резистора R сопротивлением равным 9 кОм и конденсатора С емкостью равной 45 пФ.
Сопротивление высокоомного несимметричного входа измерителей уровня ЕТ-70 T/V определяется по схеме, изображенной на рисунке 12.
Сопротивление добавочного резистора Rд при определении высокоомного входного сопротивления на несимметричном и симметричном входе выбирается равным 3 кОм. Высокоомное входное сопротивление на несимметричном входе должно быть не менее 2,4 кОм. Высокоомное входное сопротивление на симметричном входе должно быть не менее 5,0 кОм на частотах 310 и 620 кГц и не менее 8,0 кОм на частотах 10 и 20 кГц.
