Задание № 6 нормирование элементов резьбового сопряжения

По заданным номинальному наружному диаметру метрической резьбы D, шагу Р, степени точности и посадке:

– изобразить графически поля допусков болта и гайки для метрической резьбы;

– найти по стандарту номинальные размеры трех диаметров резьбы, предельные отклонения и указать их на графическом изображении. Подсчитать предельные значения наружного, внутреннего и среднего диаметра болта и гайки, допуски диаметров.

Исходные данные:

По последней цифре номера зачетной книжки

№	0	1	2	3	4	5	6	7	8	9
Диаметр резьбы D	22	60	68	33	52	39	18	27	45	48

По предпоследней цифре номера зачетной книжки

№	0	1	2	3	4	5	6	7	8	9
Посадка и степень точности	7G 6e	7H 7g6g	7H 6g	4H5H 4h	7G 7e6e	6H 6g	6G 6e	7H 8h	6H 6h	7H 7e6e
Шаг резьбы Р, мм	1	1,5	2	3	4	2	1	1,5	3	4

Решение:

Для резьбы , P= 1,5 мм выполнить действия, предусмотренные условием задания 6.

1. Определить номинальные значения внутреннего и среднего диаметров болта и гайки:

[4, c. 677]

[4, c. 677]

2. Построить схему расположения полей допусков болта и гайки.

По ГОСТ 16093–81 определяем предельные отклонения диаметров резьбы (табл. 6.1). Для заданного резьбового соединения строим графическое изображение полей допусков и указываем предельные отклонения диаметров резьбы на схеме расположения полей допусков (рис. 6.2).

Таблица 6.1

Предельные отклонения деталей резьбового соединения

Наименование отклонения	Предельные отклонения диаметров гайки, мкм			Предельные отклонения диаметров болта, мкм
	D	D2	D1		d	d2	d1
Верхнее	–	+250	+375		0	0	0
Нижнее	0	0	0		–268	–222	–

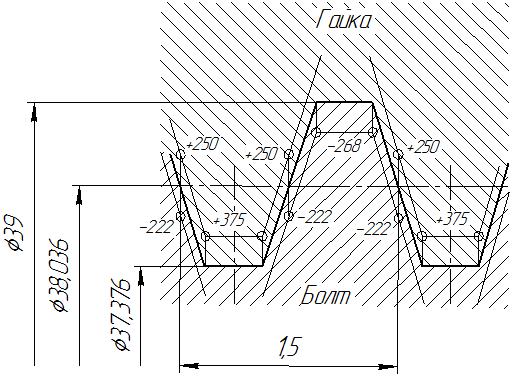

Рис. 6.2. Графическое изображение полей допусков для резьбы

3. Рассчитать предельные значения диаметров резьбы по формулам:

мм

мм;

мм;

мм; мм; – не нормируется; мм; мм;

мм;

мм;

мм;

– не нормируется.

мм;

мм;

– не нормируется;

мм;

мм;

4. Рассчитать допуски диаметров резьбы по формулам:

Td₁– не нормируется.
