Содежание
-
ст.
1.
Нормирование элементов деталей гладкого цилиндрического сопряжения……………………………………………………………….
3
2.
Нормирование точности гладких калибров …………….……...........
6
3.
Решение размерных цепей …………………………………………...
4.
Обработка профилограммы шероховатости поверхности детали…………………………………………………………..……………
5.
Нормирование элементов сопряжения подшипников качения…….
6.
Нормирование элементов резьбового соединения …………………
7.
Расчет и выбор посадок с зазором и натягом для различных соединений ………………………………………………………………
8.
Нормирование элементов шлицевого соединения ………………….
9.
Нормирование элементов шпоночного соединения ……..…………
10.
Список используемой литературы ………………………..…………
Приложение 1. Чертежи калибра пробки
Приложение 2. Чертежи калибра скобы
Задание № 1 нормирование элементов деталей гладкого цилиндрического сопряжения.
Заданную в системе ОСТ посадку перевести в систему ЕСДП.
По данному номинальному диаметру и переведенной в ЕСДП посадке:
– изобразить схемы расположения полей допусков; на схемах указать предельные отклонения, номинальные диаметры;
– определить предельные и средние зазоры и натяги и указать их на схеме расположения полей допусков;
– определить допуск посадки (допуск зазора или допуск натяга);
– изобразить в сборе и отдельно детали сопряжения и обозначить на них размеры с условными обозначениями посадок и предельных отклонений.
Исходные данные:
По последней цифре номера зачетной книжки
№ |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Диаметр D, мм |
25 |
16 |
300 |
6 |
40 |
100 |
10 |
160 |
250 |
60 |
По предпоследней цифре номера зачетной книжки
№ |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Посадка |
Д Н |
Ш П |
Д1 |
Т2а |
Х Х |
Гр Х |
С Н |
Л Н1 |
Г Ш |
Х П |
Х |
Пр |
Решение:
Для
посадки
выполнить действия, предусмотренные
условием задания 1.
1. Перевести посадку из системы ОСТ в систему ЕСДП.
[3,
с. 255]
2.
Построить схему расположения полей
допусков сопрягаемых деталей для посадки
(рис. 1.1).
Значения предельных отклонений по ГОСТ 25347–82:
для
отверстия
– ES
= +174 мкм, EJ
= +120 мкм;
для
вала
–
es
= +11 мкм, ei
= -11 мкм.
Рис.
1.1. Схема расположения полей допусков
сопряжения
3. Определение предельных и средних зазоров и натягов
4. Определить допуск отверстия и допуск вала.
5. Определение допуска отверстия, допуска вала.

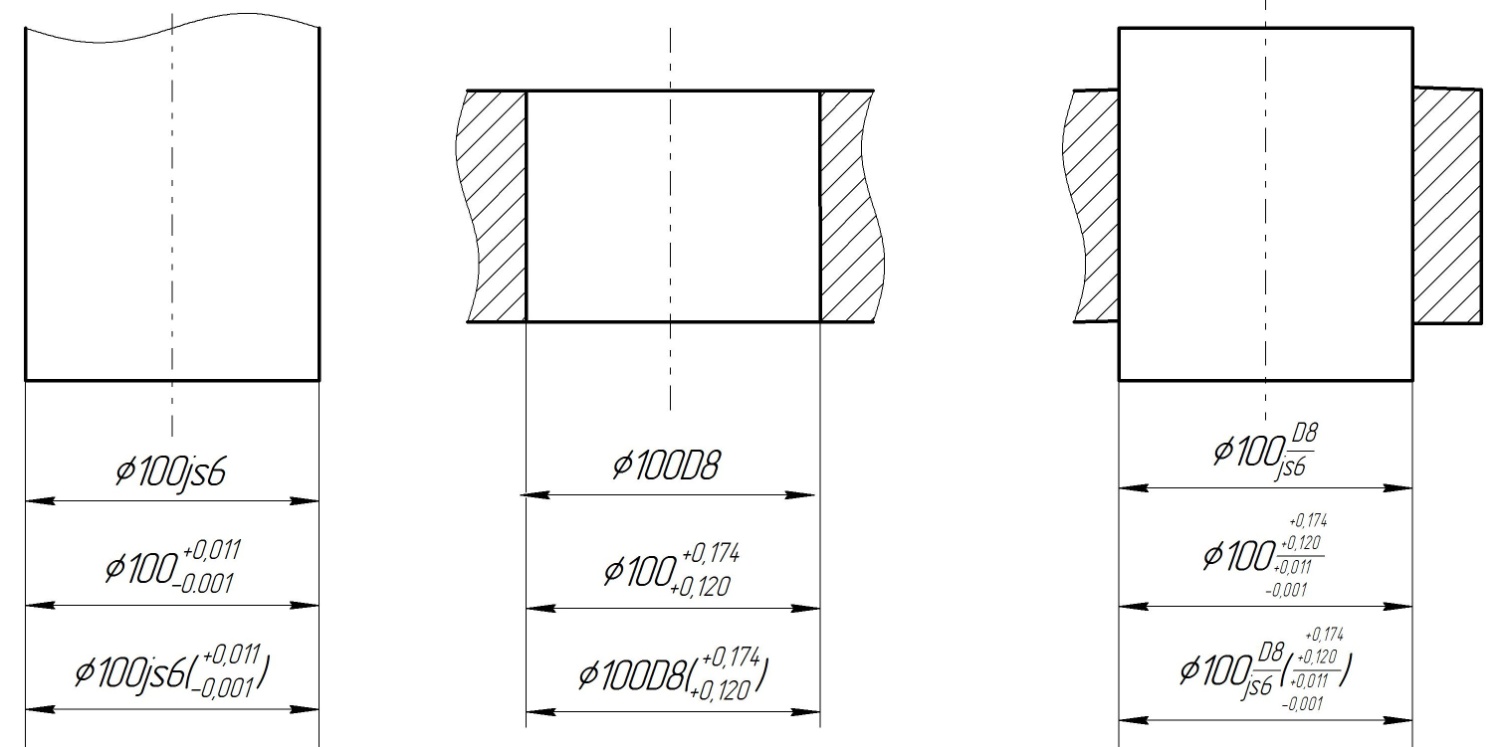

6. Нанесение на эскизы вариантов обозначения размеров (рис. 1.2).
Рис. 1.2. Обозначение предельных отклонений и посадки
на чертеже для
