Первичные и вторичные параметры влияния.
П
араметры

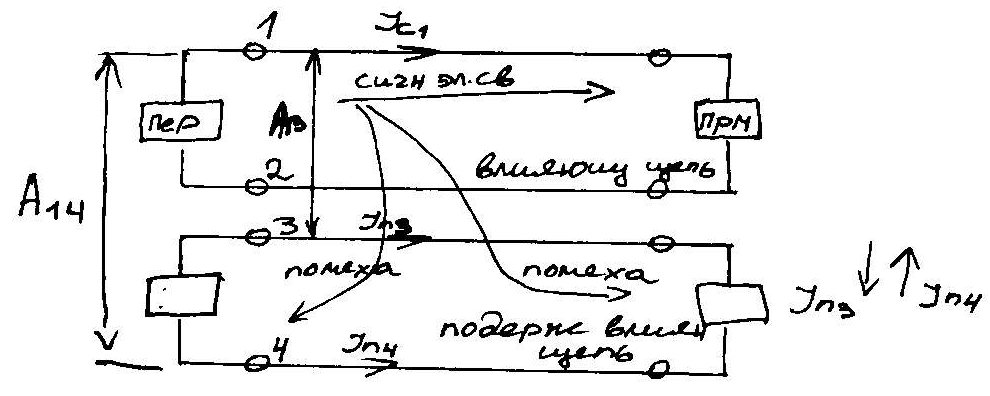

влияния оценивают прцесс взаимных
влияний (ВВ) м/у цепями связи и разделяются
на 2 группы: 1 первичные параметры влияния
(ППВ); 2 вторичные параметры влияния(ВПВ)
ППВ оценивают электромагнитные свойства пространства, разделяющего взаимовлияющие цепи связи. К ним относятся:
1-
Коэффициент электрической связи К,
оценивающий помеху, проникающую ч/з ЭП.
К- коэффициент пропорциональности м/у
напряжением сигнала Uс1и
током помехи Iп2,
проникающей ч/з ЭП в цепь подверженную
влиянию.
2-
коэффициент магнитной связи М -
коэффициент пропорциональности м/у
током сигнала Ic1
во влияющей цепи и ЭДС помехи
индуцируемой
во второй цепи.
3-
Коэффициент электро-магнитной связи
на ближнем конце N,
оценивающий результаты влияний ЭП и МП
на ближнем конце взаимовлияющих цепей.
N
сумма эл и магн. влияния, т.к. на ближнем
конце
соноправлены
4-
Коэффициент электро-магнитной связи
на дальнем конце F,
оценивающий результаты влияний ЭП и МП
на дальнем конце взаимовлияющих цепей.
Это разность эл и маг влияний (т.к. токи
на
дальнем конце направлены встречно)
.Из
сравнения коэффицтентов N
и F
следует что взаимные влияния на дальнем
конце значительно слабее, чем на ближнем,
т.к эл и маг связи на дальнем конце
частично взаимокомпенсируются.
2 Вторичные параметры влияния (ВПВ) оценивают изменение помехи при ее проникновении из одной цепи в другую.
К ним относятся:

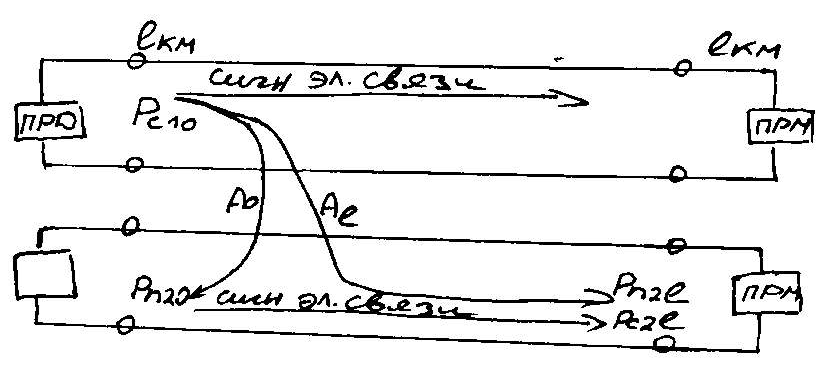

1- Переходное затухание на ближнем конце А0 - это затухание, которое испытывает помеха при переходе из начала влияющей цепи в начало цепи подверженной влиянию
2- Переходное затухание на дальнем конце Аl - это затухание, которое испытывает помеха при переходе из начала влияющей цепи в конец цепи подверженой влиянию
3-
Помехозащищенность Аз
- это превышение мощности сигнала над
мощностью помехи на входе приемника,
подверженного влиянию
Пояснить структурную схему участка цррл (по раздаточному материалу).
Билет 30.
Особенности построения синхронной цифровой иерархии (побайтное чередование, технология инкапсуляции, принцип кратности, использование оптических сред).
SDH: STM1-155 Mб/c STM4-620 Mб/c, STM16-2480 Mб/c, STM64-10 Гб/c STM1- 40 Гб/c. Цель разработки SDH: 1)необходимо создать оборудование, позволяющее вводить и выводить потоки без сборки и разборки; 2)разработать новую структуру фрейма, позволь. Осуществлять маршрутизацию потоков и управление сетями с топологией различной сложности; 3) систематизировать иерархический ряд скоростей передачи и продолжить за пределы ряда PDH; 4)разработать стандартные интерфейсы для облегчения стыковки оборудования.
Достоинства SDH:
1) упрощение сети;
2) надежность сети, самовосстановление сети;
3) гибкость управления сетью;
4) выделение полосы пропускания по требованию. Сервис который мог быть осущ. только заранее и по договоренности;
5) прозрачность для передачи любого трафика;
6)универсальность применения;
7)простота наращивания мощности.
Особенности построения.
Сети SDH не смотря на их очевидные преимущества перед сетями PDH неимели такого успеха если бы не обесп преемств и подержку стандартов PDH. Первая особенность иерархии SDH поддержка в качестве вх сигналов каналов доступа только трибов(цифровые сигналы каналов доступа) PDH и SDH. Другая особенность- процедура формирования фреймов. Два правила относ к разряду общ при наличии структ иерархии: 1. структура верхнего уровня может строит из струк нижнего уров 2. несколько струк того же уров м/б обьеленены в одну более общую структ. Для реализации этого метода было предложено исполь понятие контейнер, в кот упаковывается триб. На контейнер должен наклеиваться ярлык сод управ информ для сбора статистики прохожд контейнера(заголовок).
Втрорая особен иерархии SDH трибы должны упаков в стандарт помеченные контейнеры размеры кот опред уровеней триба в иерархии PDH. Третья особ иерархии SDH положение вирт контей может опред с пом указателей(содер фактич адрес начала вирт контей на карте поля, отведен под полезную нагрузку), позволяющих устраниит противоречия м/у факом синхр обработки и возможным измен положении контей в внутри поля полезной нагрузки. Четв особ иерархии SDH- несколько контей одного уровня м/б сцеплены вместе и расматр как один непрерывный контей, исполь для размещ нестан полезной нагр. Пятая особ иерархии SDH- состоит в том непредусмотр формирования отдельного поля заголовков размером 9*9=81 байт. Учитывая что наличие каждого байта в стуктуре фрейма эквивален потоку данных со скоростью 64 кБ/с, передача указанного заголовка соотв организ потока служеб информ эквивал 5,184 МБ/с (81*64=5184). Естествен при построении любой иерархии д/б определ ряд стандарт скоростей либо правило формиров ряда и первый (порождающий) член ряда во-первых поле полезной нагрузки должно вмещать мах по размеру вирт конт VC-4, формир при инкапсуляции триба 140 Мб/с в контейнер С-4 во-вторых его размер 9*261=2349 байт и определ размер поля полезной нагр STM-1, а добавление к нему поля заголовков опред размер синхронного транспортного модуля STM-1:9*261+9*9=270*9=2430 байт или 2430*8=19440 бит , что при частоте повторения 8000 Гц позволяет опред и поржд член ряда иерархии SDH:19440*8000=155.52 Мбит/с.
