З'єднання за допомогою штифтів

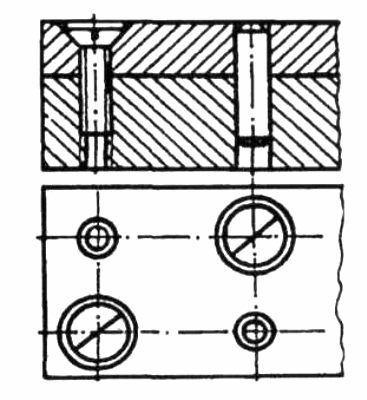

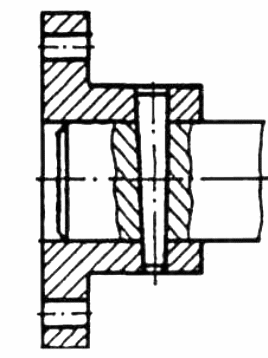

За допомогою штифтів утворюють з'єднання двох деталей, якщо потрібно забезпечити передання крутного моменту чи осьового зусилля від однієї деталі до іншої (рис. 11) або зафіксувати одну деталь відносно іншої (рис. 12).

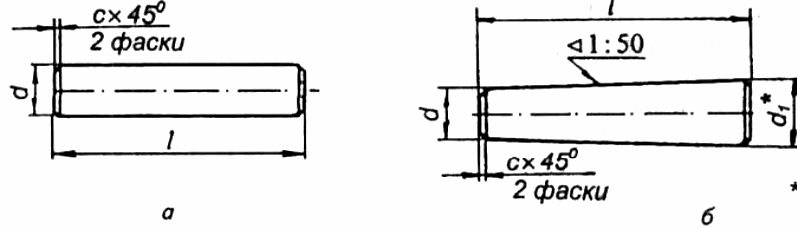

Штифт — це гладкий стрижень циліндричної (рис. 13, а) або конічної (рис. 13, б) форми.

Штифти застосовують для жорсткого з'єднання деталей або для забезпечення точного встановлення деталей при повторному складанні.

Штифти утримуються у з'єднанні силами тертя.

Конічні штифти мають конусність 1:50.

Визначальними розмірами штифтів є діаметр d і довжина l.

Рис. 11 Рис. 12

Нижче наведено приклади спрощеного умовного позначення штифтів:

1. Штифт циліндричний, діаметр 8 мм, довжина 40 мм:

Штифт 8 х 40 ГОСТ 3128-70;

2. Штифт конічний, довжина 50 мм:

Штифт 10 х 50 ГОСТ 3129-70.

Рис. 13

Слід зазначити, що отвір під штифт свердлять одночасно в усіх деталях, які підлягають з'єднанню. Цим досягається високий ступінь взаємної фіксації з'єднуваних деталей. Діаметр і довжину штифтів вибирають залежно від товщини деталей, що з'єднуються, та умов роботи з'єднання.

Завдання, які рекомендовані для виконання студентами під час занять

Вправа 1. За розмірами діаметра вала (D = 40мм), використовуючи ГОСТ 23360 – 78, підібрати розміри і згідно вибраних параметрів в зошиті викреслити зображення шпонки (виконання 1).

Виконання1

Виконання2

Виконання31

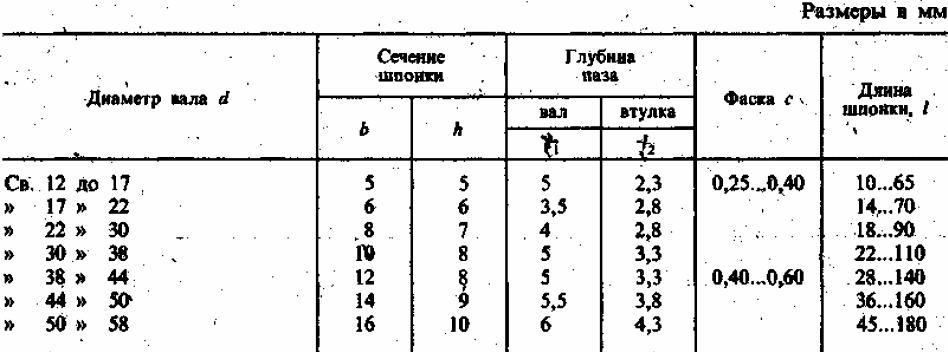

Розміри, мм

Діаметр вала d

Переріз шпонки

Глибина паза

Фаски, с

Довжина шпонки, l

Вправа 2. Викреслювання різьбового з'єднання з фронтальним розрізом [ 3, завд. 74, ст.286-295].

Перекреслити два вигляди (дві деталі скручені одна з одною) виробу, взявши габаритні розміри такі, як на прикладі виконання завдання, як складові елементи виробу накреслити пропорційним збільшенням графічної умови. Вигляд середу замінити фронтальним розрізом (згідно прикладу виконання). Розмірність не наносити на кресленні.

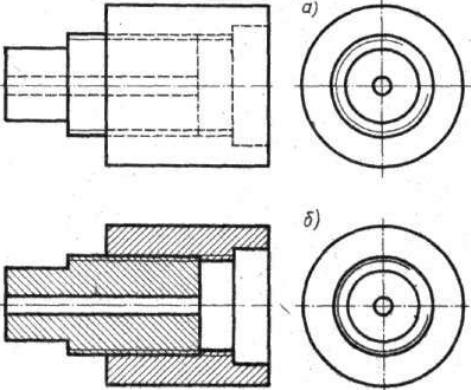

Приклад виконання вправи 2.

а) умова завдання;

б) виконане завдання, де головний вигляд замінений на фронтальний розріз.

Список використаних джерел

1. Боголюбов С.К. Индивидуальные задания по курсу черчение: Практ. пособие для

учащихся техникумов. – М.: Высш. шк., 1989. – 368с.

2. Антонович Є.А., Василишин Я.В., Шпільчак В.А. Креслення: Навчальний

посібник/ За ред. проф. Є.А. Антоновича. - Львів: Світ, 2006. – 512с.

3. Боголюбов С.К. Черчение: Учебник для средних специальных учебных заведений.

– М.: Машиностроение, 1989. – 336с.
