Передумова

Методичні рекомендації призначені для проведення аудиторного заняття.

До складу входять: методичні рекомендації;

завдання, які рекомендовані для виконання студентами під час заняття;

приклад виконання роботи

список використаних джерел.

Методичні рекомендації Рознімні з’єднання

Характерною особливістю рознімних з'єднань є те, що вони допускають розбирання і повторне складання деталей, що з'єднуються, без руйнування і пошкодження їх.

Нарізні з'єднання

Нарізні з'єднання утворюються нагвинчуванням однієї деталі на іншу за допомогою стандартних кріпильних деталей з різьбою.

Кріпильні нарізні з'єднання здійснюють за допомогою різьби трикутного профілю — метричної чи трубної. До кріпильних деталей нарізних з'єднань належать болти, шпильки, гвинти, гайки.

З'єднання, утворені за допомогою цих деталей, відповідно називаються болтовими, шпильковими, гвинтовими і трубними.

Болтове з'єднання

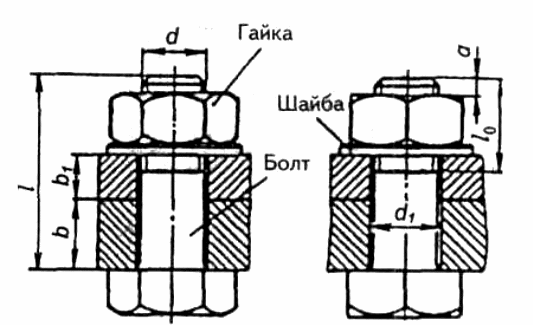

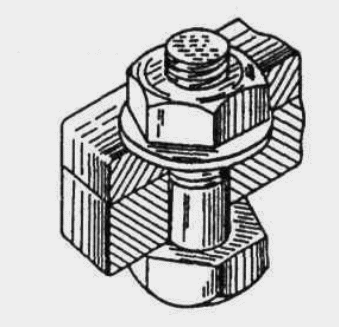

Болтове з'єднання утворюється з'єднанням двох (чи кількох) деталей за допомогою болта, гайки і шайби (рис.1). Болт вставляють в отвір з'єднуваних деталей із зазором. З'єднання здійснюється затягуванням гайки.

Рис. 1

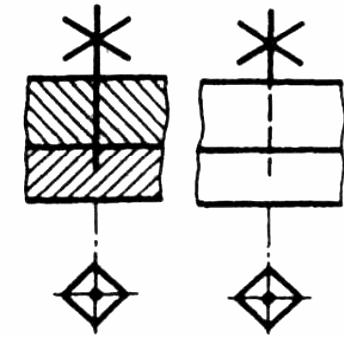

На рис. 2 показані умовні зображення болтового з'єднання відповідно в розрізі та на вигляді.

Рис. 2

Слід пам'ятати, що на головному вигляді головку болта і гайку обов'язково зображають трьома гранями.

Болт у поздовжньому розрізі зображають нерозсіченим. Переважно на складальних кресленнях нерозсіченими показують також гайки і шайби.

Шпилькове з'єднання

Шпилькове з'єднання деталей утворюється за допомогою шпильки, посадочний кінець якої загвинчують у глухий отвір з різьбою однієї з деталей; на стяжний кінець шпильки

одягають приєднувану деталь, потім шайбу і нагвинчують гайку, яка й притискує деталі одну до одної.

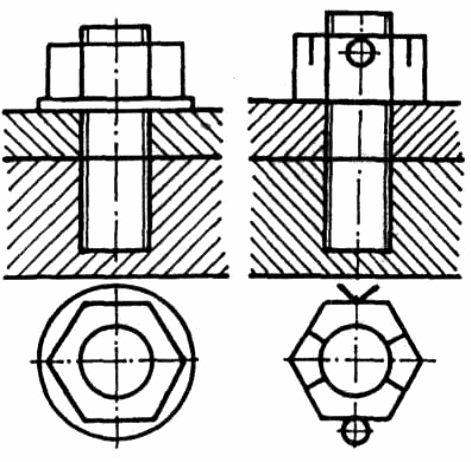

На рис. 3 показані спрощені шпилькові з'єднання.

Рис. 3

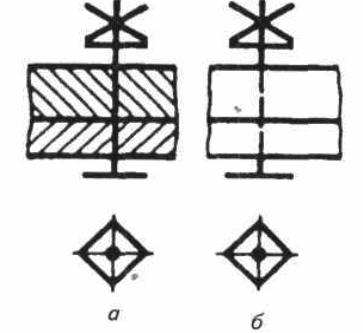

На рис. 4 показані умовні зображення шпилькового з'єднання відповідно в розрізі та на вигляді.

Рис. 4
