Інструкція до лабораторної роботи №11

з дисципліни «Комп’ютерна графіка»

Тема: «Створення власних фігур електричних схем»

Розробила викладач:

________ Беца Л.В.

Львів - 2010

Тема: Створення власних фігур електричних схем..

Мета роботи: Навчитися створювати власні фігури, групувати і об’єднувати в групи, зберігати фігури в трафаретах і створювати шаблони.

Теоретичні відомості:

Навіть незважаючи на те, що Visio містить багато трафаретів з фігурами, можуть виникнути ситуації, коли буде потрібно створити нові фігури. Можливо, буде потрібно показати на схемі офісу спеціальне устаткування або меблі, або буде потрібно виділити лінію продуктів компанії на клієнтській діаграмі. У кожній із цих ситуацій можна створити власні фігури й використовувати їх у діаграмах.

За допомогою інструментів малювання Microsoft Office Visio можна намалювати фігуру з нуля або змінити фігуру, що виглядає схоже на ту, котра потрібна. Якщо захочете використовувати фігуру на декількох діаграмах, збережіть її на новому або існуючому трафареті, а потім використовуйте як звичайну фігуру Visio. Приміщення власних фігур на трафарет допомагає організувати їх і стежити за ними, а також дозволяє обмінюватися трафаретами по e-mail з іншими користувачами. Можна піти ще далі й створити свій власний шаблон, що буде щонайкраще відповідати тому, що вам доводиться робити.

Малювання фігур з нуля

Коли справа доходить до створення власних фігур, ніяких обмежень не існує. За допомогою інструментів панелі Drawing (Малювання) можна намалювати все, що завгодно. Щоб відобразити цю панель інструментів, клацніть на кнопці Drawing Tools (Інструменти малювання) на стандартної панелі інструментів або клацніть правою кнопкою миші на області панелей інструментів, а потім у контекстному меню виберіть Drawing. Щоб намалювати фігуру, просто клацніть на кнопці інструменту, що ви хочете використовувати, помістите покажчик на сторінку діаграми, а потім перетягнете його, щоб намалювати лінії, криві, дуги, окружності тощо.

інструмент Arc (Дуга)

інструмент Freeform (Вільна лінія)

інструмент Pencil (Олівець)

інструмент Line (Лінія)

інструмент Ellipse (Еліпс)

інструмент Rectangle (Прямокутник)

Інструментом, що найбільше часто використовується мабуть, є Pencil (Олівець), що застосовується для малювання прямих ліній і дуг. При малюванні за допомогою інструмента Pencil Visio швидко обчислює шлях покажчика миші й малює лінію цього шляху по прямій або дузі.

Щоб намалювати різні типи ліній або дуг, використовуйте інструменти Line (Лінія), Arc (Дуга) і Freeform (Вільна лінія). Із точки зору геометрії, інструмент Arc створює сегмент еліптичної дуги, у той час як інструмент Pencil малює сегмент окружності. Для малювання довгої хвилястої лінії використовуйте інструмент Freeform. Наприклад, за допомогою інструмента Freeform можна намалювати свій підпис. Для деяких типів технічних ілюстрацій важливо знати, що інструмент Freeform створює нерівномірний раціональний В-Сплайн (non-uniform rational B-spline, скорочено NURBS).

За допомогою інструментів Line, Arc, Freeform і Pencil можна створювати як одновимірні, так і двовимірні фігури. З іншого боку, інструменти Ellipse і Rectangle створюють тільки двовимірні фігури. За допомогою інструмента Ellipse можна створювати овали й окружності, а інструмент Rectangle створює прямокутники й квадрати. Щоб при малюванні інструментом Ellipse або Rectangle створити окружність або квадрат, утримуйте натиснутою клавішу [Shift"].

При створенні фігури пам’ятайте, що вона може бути або закритою, або відкритою. Фігури типу прямокутників або окружностей є закритими. Закриті фігури можна зафарбовувати усередині кольором або заповнювати штрихуванням. Лінії, півкола або зиґзаґоподібні лінії - це приклади відкритих фігур. У відкритих фігур можна форматувати кінці ліній у вигляді стрілок або змінювати колір фігури, використовувати заливання для них не можна.

Як використовувати інструменти малювання.

1. Запустіть Visio. У вікні Choose Drawing Type (Вибір типу діаграми) в області Category (Категорія) виберіть Block Diagram (Блокова діаграма), а в області Template (Шаблон) - Basic Diagram (Базова діаграма). Відкриється порожня сторінка документа й три трафарети.

2. На стандартній панелі інструментів клацніть на стрілці вниз Zoom, а потім, щоб збільшити подання сторінки діаграми, клацніть на 100%.

3. Натисніть на кнопці Drawing (Малювання) на стандартній панелі інструментів, щоб відкрити панель інструментів Drawing Tools (Інструменти малювання).

4. Клацніть на кнопці Pencil Tool (Олівець) на панелі інструментів Drawing. Вказівник прийме форму олівця із синім хрестиком.

5. На сторінці діаграми виберіть місце, де хочете створити фігуру. Синій хрест інструменту Pencil прив’язується до сітки і показує, де почнеться фігура.

6. Намалюйте дугу ліворуч праворуч так, щоб вона була приблизно 3 см довжиною, а потім відпустіть кнопку миші. У процесі малювання вказівник відображає хрест і дугу, що показують, що малюється дуга, а не лінія.

Якщо при малюванні за допомогою інструмента Pencil замість дуги з'являється пряма лінія, спробуйте збільшити кривизну руху миші, тобто ведіть мишу по колу доти, поки не з'явиться дуга.

7. Укажіть на кінцеву точку сегмента дуги, а потім почніть малювати лінію вниз так, щоб намалювати ще одну дугу приблизно 2 см довжиною, а потім відпустіть кнопку миші. Visio створить другий сегмент дуги, з'єднаний з першим.

Будьте обережні, щоб не виділити кінцеву точку першого сегмента. Виділена кінцева точка стане фіолетовою. Щоб зняти виділення кінцевої точки, клацніть в області вставки або на порожній області сторінки. При перетаскуванні кінцевої точки Visio змінить сегмент, а не почне створювати новий. При випадковому зміні розміру сегмента натисніть Ctrl + Z, щоб скасувати цю дію, а потім спробуйте спочатку.

8. Укажіть на кінцеву точку другого сегмента, намалюйте ще одну дугу до початкової точки першого сегмента дуги, а потім відпустіть кнопку миші. Visio створить закриту фігуру й зафарбує її сірим кольором.

Якщо Visio не зафарбовує фігуру, виходить, вона вийшла незакритою. Натисніть три рази Ctrl + Z, щоб скасувати три останні дії, і почніть створювати фігуру заново. Під час нової спроби зверніть увагу на те, щоб починати кожний новий сегмент безпосередньо з кінцевої точки попереднього. Переконайтеся, що останній сегмент дуги закінчується на початковій точці першого намальованого сегмента, щоб фігура вийшла закритою. Зафарбуйте її блакитним кольором.

9. Клацніть на кнопці Ellipse Tool (Еліпс) на панелі інструментів Drawing. З'явиться вказівник еліпса.

10 Праворуч від тільки що намальованої фігури намалюйте еліпс приблизно 2,5 см шириною й 1,25 см висотою. Зафарбуйте зеленим кольором

11. Клацніть на області вставки, щоб зняти з еліпса виділення.

12. Праворуч від тільки що намальованого еліпса створіть, утримуючи натиснутою клавішу Shift, окружність приблизно 2 см у діаметрі. Щоб побачити розміри фігури, у процесі її малювання зверніть увагу на рядок стану. Зафарбуйте її в рожевий колір.

13. Помістіть вказівник поверх окружності, а потім натисніть на клавішу Ctrl і, не відпускаючи її, створіть копію окружності. Перетягніть її долілиць, щоб вона тільки злегка перекривала оригінальну окружність. Копія окружності залишиться виділеною.

Якщо ви випадково замість копіювання окружності намалювали нову фігуру, натисніть Ctrl + Z, щоб скасувати цю дію, а потім спробуйте спочатку. Переконаєтеся, що по закінченні копіювання ви відпускаєте кнопку миші до того, як відпускаєте клавішу Ctrl.

14 Натисніть на стрілці вниз Fill Color (колір заливання) на панелі форматування, щоб відобразити палітру кольорів.

15. Виберіть яскраво-жовтий колір. Visio зафарбує окружність яскраво-жовтим кольором. Окружність залишиться виділеною.

Щоб побачити назву кольору, помістите вказівник поверх обраного кольору в палітрі й дочекайтеся появи спливаючої підказки.

16. Клацніть на іншій окружності, щоб виділити її.

17. Клацніть на стрілці вниз Fill Color на панелі форматування, а потім на кнопці More Fill Colors (Додаткові кольори), щоб відкрити діалогове вікно Colors (Кольори).

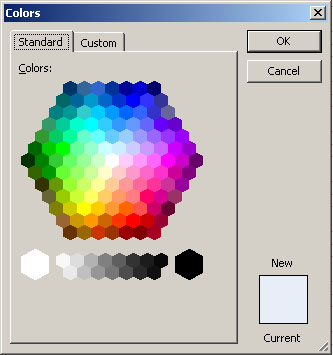

18. Щоб відобразити колірне коло, клацніть на вкладці Standard (Стандартні) діалогового вікна Colors.

19. На колірному колі виберіть відтінок рожевого, а потім натисніть ОК. Visio закриє діалогове вікно Color і заллє фігуру рожевим кольором. Окружність залишиться виділеною.

20. Виділіть еліпс, клацніть на стрілці вниз Fill Color, а потім клацніть на яскраво-зеленому . Еліпс стане яскраво-зеленим і залишиться виділеним.

21. Виділіть першу намальовану фігуру, клацніть на стрілці вниз Fill Color, а потім виберіть блідо-синій колір. Фігура зафарбується блідо-синім кольором і залишиться виділеною.

22. На стандартній панелі інструментів клацніть на кнопці Pointer Tool (Покажчик) і виділите всі чотири фігури.

23. Клацніть на стрілці долілиць Line Color (Колір лінії) на панелі форматування й виберіть No Line (Без кольору). Visio видалить чорні рамки навколо всіх чотирьох фігур.

24.Натисніть клавішу Esc, щоб зняти виділення.

25.У меню File (Файл) виберіть пункт Close (Закрити) і на запит про збереження малюнка натисніть No (Немає). Малюнок буде закритий без збереження змін.

Зміна фігур

Ключем до створення гарних фігур є створення грубої версії фігури й наступна зміна її. На лініях і дугах є спеціальні маніпулятори, призначені для зміни форми, додавання, переміщення й видалення сегментів ліній. Наприклад, якщо крива лінія створена з використанням інструмента Pencil (Олівець), то сегмент лінії можна змінити, випрямивши його або перетворивши в дугу. При виділенні фігури, намальованої за допомогою інструмента Pencil в місцях, де з'єднуються сегменти ліній, з'являються ромбовидні вказівники вершин. Для зміни фігури вершини можна видаляти, переміщати й додавати нові. Наприклад, щоб із квадрата створити трикутник, можна видалити одну з його вершин. На сегментах ліній, виділених за допомогою інструмента Pencil, з'являється кругла керуюча точка. Вона призначена для зміни кривизни сегмента. При переміщенні вниз цієї точки для фігури, вигнутої нагору, фігура стане вигинатися вниз. Навіть якщо ви не зможете намалювати пряму лінію, редагуючи вершини фігури й керуючі точки, її можна спрямувати.

Деякі фігури Visio заблоковані й не можуть змінюватися. Якщо фігура заблокована, її поле виділення буде сірим, а не зеленим.

1. Клацніть на стрілці долілиць Zoom (Масштаб) на стандартній панелі інструментів, а потім виберіть 200 %. Visio змінить масштаб сторінки діаграми на 200 %.

2. Клацніть на команді Pencil Tool (Олівець) на панелі інструментів Drawing (Малювання).

3. Клацніть на синій фігурі, заповненій білими крапками. Visio відобразить вершини й керуючі точки фігури.

Для зміни фігур можна використовувати інструмент Pointer (Покажчик). Виділіть намальовану фігуру, помістите вказівник поверх неї, і в поле виділення цієї фігури з'являться її вершини й керуючі точки. Потім вершину або керуючу точку можна буде переміщати. Щоб змінити розмір фігури, також можна перетягнути маніпулятор на поле виділення.

4. Укажіть на саму ліву вершину. Вказівник зміниться на всеспрямовану стрілку, навколо фігури з'явиться поле виділення, а також спливаюча підказка для цієї вершини.

5. Клацніть на вершині. Вершина стане фіолетовою.

6. Перетягніть вершину вниз приблизно на 0,5 см. Visio перемалює фігуру.

7. Виберіть праву нижню вершину - вона стане фіолетовою.

8. Натисніть клавішу Del. Visio видалить цю вершину й перемалює фігуру.

9. Клацніть на самій нижній керуючій точці, щоб виділити її.

Керуюча крапка стане фіолетовою.

10. Перетягнете керуючу точку трохи вниз і вправо.

Visio змінить кривизну сегмента дуги.

11.Натисніть клавішу Ctrl і, не відпускаючи її, клацніть на верхньому краї фігури, Visio додасть вершину.

12.Перетягніть нову вершину долілиць і вліво приблизно на 0,5 см.

Visio перемалює фігуру.
