5. Расход инфильтруюшегося воздуха на: первом этаже
На втором этаже:
6. Расход теплоты на нагрев инфильтруюшегося воздуха через окно на:
первом этаже
Qи1 = 0,28 • 10,33 • 1,005(18 + 36) • 1 = 152 Вт втором этаже
Qи2= 0,28 -4,47 • 1,005(18 + 36) • 1 = 68 Вт
Результаты заносим в табл., графа 14. Суммарные теплопотери через ограждения и за счет инфильтрации - в графу 15.

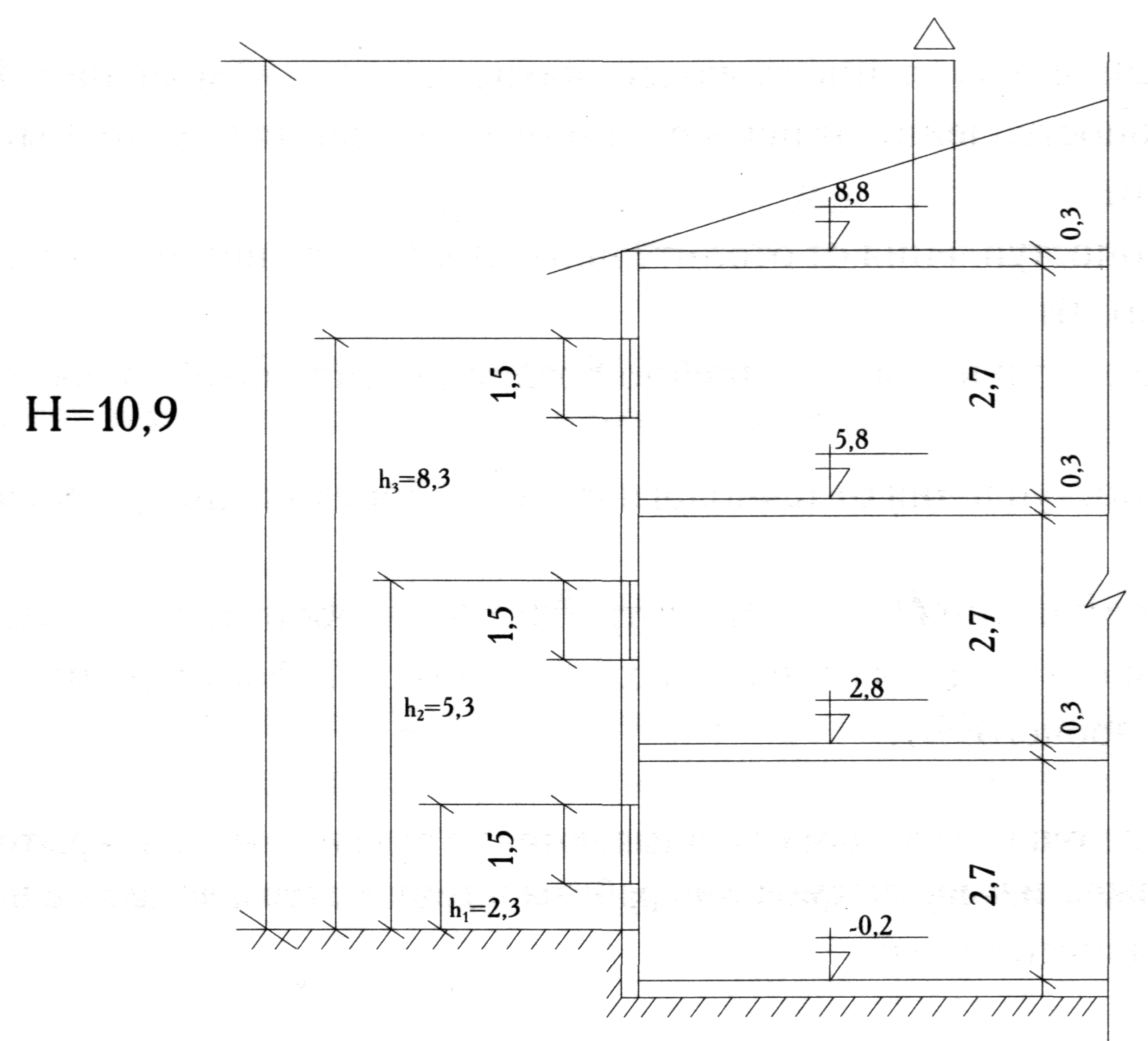

Разрез здания школы
4. Удельный расход тепловой энергии на отопление здания
Требуется определить уровень теплозащиты 12-этажного жилого двухсекционного здания, намеченного к строительству в Санкт-Петербурге. Уровень теплозащиты определяется по комплексному показателю нормируемого удельного расхода тепловой энергии на отопление здания.
Исходные данные
Двенадцатиэтажное двухсекционное жилое здание состоит из одной торцевой секции и одной угловой торцевой секции. Общее количество квартир - 77 (2-й - 12-й этажи), 1-й этаж - офисные помещения. Каркас, включая перекрытия, - из монолитного железобетона. Стены - самонесущие с эффективным утеплителем, окна с трехслойным остеклением в деревянных раздельно-спаренных переплетах. Покрытие – совмещенное железобетонное с эффективным утеплителем. Цокольный этаж - отапливаемый с размещением офисных и административных помещений, полы по грунту. Здание подключено к централизованной системе теплоснабжения.
Согласно СНиП 23-01 климатические параметры Санкт-Петербурга следующие:
- расчетная температура наружного воздуха, определяемая по температуре наиболее холодной пятидневки обеспеченностью 0,92, равна минус 26 °С;
- продолжительность отопительного периода со средней суточной температурой наружного воздуха 8 °С равна =220 сут;
- средняя температура наружного воздуха за отопительный период =минус 1,8 °С.
Согласно ГОСТ 30494 и СанПиН 2.1.2.1002 оптимальная расчетная температура внутреннего воздуха жилого здания =20 °С. Согласно СНиП 23-02 расчетная относительная влажность внутреннего воздуха из условия невыпадения конденсата на внутренних поверхностях наружных ограждений равна =55%.
Вычисляем градусо-сутки отопительного периода согласно формуле (1)
=(20+1,8)·220=4796 °С·сут.
Порядок расчета
Расчет площадей и объемов объемно-планировочного решения здания выполняют в соответствии с 5.4 по рабочим чертежам архитектурно-строительной части проекта. В результате получены следующие основные объемы и площади:
- отапливаемый объем;
- отапливаемая площадь (для жилых зданий - общая площадь квартир);
- площадь жилых помещений;
- общая площадь наружных ограждающих конструкций здания, в том числе:
стен;
окон и балконных дверей;
совмещенного покрытия;
перекрытий под эркерами;
полов по грунту.
Рассчитывают отношение площади окон и балконных дверей к площади стен, включая окна и балконные двери =779/(4508+779)=0,15, что ниже требуемого отношения, которое согласно СНиП 23-02 должно быть не более 0,18.
Рассчитывают показатель компактности здания =6475/22956=0,28, что ниже нормируемого значения, которое согласно СНиП 23-02 для 12-этажных зданий составляет 0,29, и, следовательно, удовлетворяет требованиям норм.
Нормируемые теплозащитные характеристики наружных ограждений предварительно определяются согласно разделу 5 СНиП 23-02 в зависимости от градусо-суток района строительства. Для Санкт-Петербурга ( =4796 °С·сут) нормируемое сопротивление теплопередаче наружных стен =3,08; окон и балконных дверей =0,51; совмещенного покрытия =4,6; перекрытий под эркерами =4,6; полов по грунту (в отапливаемом подвале).
Требуемый воздухообмен определяется для жилых зданий исходя из нормы, установленной согласно СНиП 23-02, 3 м /ч удаляемого воздуха на 1 м жилых помещений.
Нормируемое значение удельного расхода тепловой энергии на отопление здания определяют по таблице 9 СНиП 23-02. Для 12-этажных жилых зданий эта величина равна/ Выполняют расчет удельной потребности в тепловой энергии на отопление здания , кДж/(м ·°С·сут), согласно приложению Г СНиП 23-02 и методике приложения И.2. Поскольку в здании применены окна с трехслойным остеклением в деревянных раздельно-спаренных переплетах, то в расчет введено В результате расчета при норме
25. Общие теплопотери через наружную ограждающую оболочку здания за отопительный период ,
МДж, определяются по формуле (Г.3) приложения Г СНиП 23-02
=0,0864·1,092·5014·5395=2552185 МДж.
Удельный расход тепловой энергии на отопление здания.
Удельный
(на 1 м3
отапливаемого
объема) расход тепловой энергии на
отопление здания
,
кДж/(м3°Ссут)
должен быть меньше или равен нормируемому
значению
,
кДж/(м3°Ссут).
Нормируемый удельный расход тепловой энергии на отопление здания , кДж/(м3°Ссут) определяемый для различных типов жилых и общественных зданий:
Таблица 20 - Пример заполнения энергетического паспорта жилого здания
Общая информация
Дата заполнения (число, месяц, год) |
|
Адрес здания |
г.Тверь |
Разработчик проекта |
ЦНИИЭПжилища |
Адрес и телефон разработчика |
Москва, Дмитровское шоссе, 9б; Тел.(095)9762819 |
Шифр проекта |
Серия 121 |
Расчетные условия
N п.п. |
Наименование расчетных параметров |
Обозначение символа |
Единицы измерения параметра |
Расчетное значение |
1 |
Расчетная температура внутреннего воздуха |
|
°С |
20 |
2 |
Расчетная температура наружного воздуха |
|
°С |
-29 |
3 |
Расчетная температура теплого чердака |
|
°С |
14 |
4 |
Расчетная температура техподполья |
|
°С |
2 |
5 |
Продолжительность отопительного периода |
|
сут |
218 |
6 |
Средняя температура наружного воздуха за отопительный период |
|
°С |
-3,0 |
7 |
Градусо-сутки отопительного периода |
|
°С·сут |
5014 |
Геометрические и теплоэнергетические показатели
N п.п. |
Показатель |
Обозначение показателя и единицы измерения |
Нормативное значение показателя |
Расчетное (проектное) значение показателя |
Фактическое значение показателя |
1 |
2 |
3 |
4 |
5 |
6 |
Геометрические показатели |
|||||
12 |
Общая площадь наружных ограждающих конструкций здания, в том числе: |
, м |
- |
5395 |
|
|
стен |
, м |
- |
3161 |
|
|
окон и балконных дверей |
, м |
- |
694 |
|
|
витражей |
, м |
- |
- |
|
|
фонарей |
, м |
- |
- |
|
|
входных дверей и ворот |
, м |
- |
- |
|
|
покрытий (совмещенных) |
, м |
- |
- |
|
|
чердачных перекрытий (холодного чердака) |
, м |
- |
- |
|
|
перекрытий теплых чердаков |
, м |
- |
770 |
|
|
перекрытий над техподпольями |
, м |
- |
770 |
|
|
перекрытий над неотапливаемыми подвалами или подпольями |
, м |
- |
- |
|
|
перекрытий над проездами и под эркерами |
, м |
- |
- |
|
|
пола по грунту |
, м |
- |
- |
|
13 |
Площадь квартир |
, м |
- |
5256 |
|
14 |
Полезная площадь (общественных зданий) |
, м |
- |
- |
|
15 |
Площадь жилых помещений |
, м |
- |
3416 |
|
16 |
Расчетная площадь (общественных зданий) |
, м |
- |
- |
|
17 |
Отапливаемый объем |
, м |
- |
18480 |
|
18 |
Коэффициент остекленности фасада здания |
|
0,18 |
0,18 |
|
19 |
Показатель компактности здания |
|
0,32 |
0,29 |
|
Теплоэнергетические показатели |
Теплотехнические показатели |
20 |
Приведенное сопротивление теплопередаче наружныхограждений: |
,м |
·°С/Вт |
|
|
|
|
стен |
|
|
3,16 |
2,65 |
|
|
окон и балконных дверей |
|
|
0,526 |
0,55 |
|
|
витражей |
|
|
- |
- |
|
|
фонарей |
|
|
- |
- |
|
|
входных дверей и ворот |
|
|
1,2 |
- |
|
|
покрытий (совмещенных) |
|
|
- |
- |
|
|
чердачных перекрытий (холодных чердаков) |
|
|
- |
- |
|
|
перекрытий теплых чердаков (включая покрытие) |
|
|
4,71 |
4,71 |
|
|
перекрытий над техподпольями |
|
|
4,16 |
4,16 |
|
|
перекрытий над неотапливаемыми подвалами илиподпольями |
|
|
- |
- |
|
|
перекрытий над проездами и под эркерами |
|
|
- |
- |
|
|
пола по грунту |
|
|
- |
- |
|
21 |
Приведенный коэффициент теплопередачи здания |
|
, |
- |
0,519 |
|
|
|
Вт/(м |
·°С) |
|
|
|
22 |
Кратность воздухообмена здания за отопительный период |
, ч |
0,671 |
0,671 |
||
|
Кратность воздухообмена при испытаниях (при 50 Па) |
, ч |
4,0 |
- |
||
23 |
Условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции |
Вт/(м |
, ·°С) |
- |
0,573 |
|
24 |
Общий коэффициент теплопередачи здания |
|
, |
- |
1,092 |
|
|
|
Вт/(м |
·°С) |
|
|
|
Энергетические показатели |
||||||
25 |
Общие теплопотери через ограждающую оболочку здания за отопительный период |
, МДж |
- |
2552185 |
||
26 |
Удельные бытовые тепловыдения в здании |
, Вт/м |
|
14,5 |
||
27 |
Бытовые теплопоступления в здание за отопительный период |
, МДж |
- |
932945 |
||
28 |
Теплопоступления в здание от солнечной радиации за отопительный период |
, МДж |
- |
255861 |
||
29 |
Расход тепловой энергии на отопление здания за отопительный период |
, МДж |
- |
1970491 |
||
Коэффициенты* |
||||||
30 |
Расчетный коэффициент |
|
0,5 |
|||
|
энергетической эффективности |
|
|
|||
|
системы централизованного |
|
|
|||
|
теплоснабжения здания от |
|
|
|||
|
источника теплоты |
|
|
|||
31 |
Расчетный коэффициент |
|
- |
|||
|
энергетической эффективности |
|
|
|||
|
поквартирных и автономных |
|
|
|||
|
систем теплоснабжения здания от |
|
|
|||
|
источника теплоты |
|
|
|||
32 |
Коэффициент эффективности |
|
0,85 |
|||
|
авторегулирования |
|
|
|||
33 |
Коэффициент учета встречного |
|
0,8 |
|||
|
теплового потока |
|
|
|||
34 |
Коэффициент учета |
|
1,13 |
|||
|
дополнительного |
|
|
|||
|
теплопотребления |
|
|
|||
Комплексные показатели |
||||||
35 |
Расчетный удельный расход |
|
|
74,77[-] |
||
|
тепловой энергии на отопление |
|
, |
|
||
|
здания |
кДж/(м |
·°С·сут), |
|
||
|
|
[кДж/(м |
·°С·сут)] |
|
||
36 |
Нормируемый удельный расход |
|
|
76[27,5] |
||
|
тепловой энергии на отопление |
|
, |
|
||
|
здания |
кДж/(м |
·°С·сут), |
|
||
|
|
[кДж/(м |
·°С·сут)] |
|
||
37 |
Класс энергетической |
"Нормальный" |
С |
|||
|
эффективности |
|
|
|||
38 |
Соответствует ли проект здания |
|
Да |
|||
|
нормативному требованию |
|
|
|||
39 |
Дорабатывать ли проект здания |
|
Нет |
|||
Удельная тепловая характеристика здания
Удельная тепловая характеристика здания на отопление определяется по формуле:
,
где
Vн
- строительный
объем отапливаемой части здания, м3;
- усредненная расчетная внутренняя
температура отапливаемых помещений,
С,
для жилых зданий принимается равной
температуре воздуха в жилой неугловой
комнате, для общественных зданий –
температура в преобладающих помещениях
/11, табл. 7.1/; α
- поправочный
коэффициент на изменение удельной
тепловой характеристики в зависимости
от местных климатических условий,
определяется по формуле:
.
Удельная тепловая характеристика не является показателем тепловой эффективности здания, а применяется для определения ориентировочных теплопотерь здания. Имеются таблицы /11, табл. 7, 8/ для определения qo в зависимости от объема и назначения здания.
