Лекція Комутаційний модуль. Склад обладнання блоку комутації.

План лекції:

1 Види комутаційних систем АТСЕ “Квант”

2 Призначення блоку керування комутаційною системою УКС32 та УКС128.

3 Конфігурація блоку комутації.

4 Склад ТЕЗ УУС2.

5 Функції ТЕЗу МДМ.

6 Функції ТЕЗів комутаційної матриці та їх склад.

Контрольні питання

1 Що включається на входи комутаційного модулю ЕАТС “Квант”?

2 Які комутаційні прилади використовуються для побудови комутаційного модулю АТСЕ “Квант”?.

3 Які види комутаційних систем використовується на АТСЕ “Квант”?

4 Скільки групових трактів включається в УКС128?

5 На якому ТЕЗ побудований керуючий пристрій комутаційного модулю?

6 На основі чого працює керуючий пристрій?

7 Які функції виконує ТЕЗ МДМ?

8 Що розміщується на ТЕЗ УКС128?

9 Призначення плати К7Л УУС.

10 Які слоти є на ТЕЗ УУС2?

Література

1 Конспект лекцій по темі “ЕАТС “Квант”

2 Технічна документація до АТСЕ “Квант”

ХАРАКТЕРИСТИКА УНІВЕРСАЛЬНОЇ КОМУТАЦІЙНОЇ

СИСТЕМИ

Блок управління комутаційною системою УКС-128 призначений для використовування як цифровий повнодоступний комутатор ємністю 128×128 групових трактів.

Основні технічні дані

Резервованих модулів комутації, шт. 2

Ємність модуля комутації, ІКМ трактів 128*128

Корисна комутована ємність модуля комутації, ІКМ трактів 124x124

Споживання струму кожним модулем комутації від

джерела електроживлення "-60В",А 0.5

Габаритні розміри блоку УКС-128, мм 555x265x325

Обладнання блоку має модульну структуру, яка забезпечує зручність експлуатації і, при необхідності, пошуку і усунення несправностей обладнання. Як модулі використовуються типові елементи заміни (ТЕЗи), які встановлюються по спрямовуючих в робочі місця касети блоку і фіксуються за допомогою механічних клямок. Всі ТЕЗи мають маркіровку. Кожний тип ТЕЗів встановлюється на свої строго певні місця в блоці. ТЕЗи одного типу взаємозамінні.

ТЕЗи, містять ППЗУ із стиранням ультрафіолетовими проміннями, повинні бути захищеними від прямого попадання сонячного і ультрафіолетового проміння, а також від світла неонових і флюоресцентних ламп.

Виконання вимог техніки безпеки і виробничої санітарії в процесі експлуатації устаткування забезпечено конструкцією блоку.

Конструкція устаткування виключає можливість попадання напруги електричного струму на зовнішні металеві деталі. Корпус АТС повинен бути заземлений.

Конфігурація блоку УКС128 показана на малюнку

Мал.6.1 Конфігурація блоку УКС-128

До складу обладнання блоку УКС-128 входять нижче перераховані ТЕЗи.

ТЕЗ ПНФ є комбінованим джерелом вторинного електроживлення. Він забезпечує перетворення напруги постійного струму від джерела первинного електроживлення "-60 В" в необхідні для функціонування модуля стабілізовані напруги постійного струму номіналом "+5 В","+12 В","-Ї2 В".

Зовнішній вигляд передньої панелі ТЕЗа ПНФ показаний на мал.

Світлодіод, що горить зеленим світлом, "-60 V" означає нормальне функціонування ТЕЗа, а світлодіод "АLАRМ", що горить червоним світлом, означає несправність ТЕЗа або спрацьовування його ланцюгів захисту від перевантажень.

Для включення джерела електроживлення необхідно перевести тумблер в положення "ON".

ТЕЗ УУС2 є пристроєм управління комутаційного модуля, в пам'ять якого завантажується програмне забезпечення АТС. ПО зберігається на 3,5 дюймових дискетах, які встановлюються в дисковод ТЕЗа, або на мікросхемах Disk-Оn-Сhip.

Завантаження і запуск програми управління АТС проводиться автоматично при включенні електроживлення блоку УКС-128.

ТЕЗ УУС2 має послідовний порт "СОМІ" для зв'язку з іншими комп'ютерами як правило для зв'язку з сервером локального ЦТО. Плата керуючого комп'ютера містить також роз'єми для підключення відеомонітора і клавіатури, а також для підключення до мережі Ethernet. При необхідності ТЕЗ може додатково мати роз'єм для підключення послідовного порту "С0М2", наприклад, для підключення регіонального ЦТО. Передня панель ТЕЗа містить також елементи індикації. Зелені світлодіоди "0" - "3" відображають службову інформацію при діагностиці устаткування управляючого комп'ютера і в робочому режимі не використовуються. Зелені світлодіоди "0 -й" і "1 -й" відображають стан активного робочого стовбура управління, причому верхній з пари світлодіодів показує вибраний активний стовбур управління, а нижній "ЕО" додатково показує захоплення активним стовбуром шини управління пристроєм комутації АТС. Миготливий зелений світлодіод "RUN"' відображає роботу управляючого комп'ютера в режимі обслуговування викликів, а зелений світлодіод "М", що світиться, показує, що управляючий пристрій знаходиться в режимі "Монітор". Червоний світлодіод "WARNING", що світиться, показує, що управляючий комп'ютер не обслуговує виклики від абонентів, наприклад, знаходиться в режимі "Монітор". Червоний світлодіод "ЕRR" світиться, коли управляючий пристрій вийшов з ладу і непрацездатний.

Кнопка "RЕSЕТ" призначена для перезапуску управляючого комп'ютера і використовується, як правило, для перезавантаження програмного забезпечення.

ТЕЗ УУС2 має два слоти. В один слот встановлюється індустріальна ЕОМ типу ЗСФ 6145В або аналогічна. В другий слот встановлюється плата К7ЛУУС, що забезпечує обмін управляючою інформацією між матрицею комутації (ТЕЗ УКС-128) і управляючим пристроєм комутаційного модуля (ТЕЗ УУС2) по HDLC-каналу.

Плата К7Л_УУС також має кнопку "RESET" для перезапуску контролера, що забезпечує управління обміном інформації по HDLC каналу. Верхній зелений світлодіод, що світиться, інформує про активний стан контролера, а миготливий нижній зелений світлодіод відображає наявність синхронізації на платі. Роз'єм типу RJ-45, що знаходиться на передній панелі плати, призначений для подачі синхронізації на плату, а також для каналу НDLC, що пов'язує керівника з комутатором УКС-128.

ТЕЗ УСС2, встановлений в роз'єм 1X3 (розташований в касеті зліва), вважається "основним" тобто є робочим при всьому справному устаткуванні. ТЕЗ УУС2, встановлений в роз'єм 1X16 (розташований в касеті справа), вважається "резервним", тобто запускається в роботу при виникненні несправності в роботі "основного".

Плата К7Л УСС забезпечує обмін сигналізацією обох стовбурів устаткування комутації з управляючими комп'ютерами. Для "основного" УУС2 використовуються канали передачі 08, 09 і канали прийому 0А, 0В для 0-го і 1-го стовбурів відповідно. Для "основного" УУС2 використовуються канали передачі 18, 19 і канали прийому 1 А, ЇВ для 0-го і 1-го стовбурів відповідно. Для правильного вибору каналів встановлені на плату К7ЛУУС контролери мають відмінності в програмному забезпеченні і розрізняються

маркіровкою.

ТЕЗ МДМ містить мультиплексори-демультиплексори синхронних

цифрових потоків, що забезпечують узгодження швидкостей передачі групових трактів 8 Мб/с і 2 Мб/с. На кожний ТЕЗ МДМ підводиться 4 потоки 8 Мб/с з виходів матриці комутації, які розвертаються в 16 потоків 2 Мб/с.

ТЕЗ також забезпечує функцію перемикання стволів комутаційної системи.

Зовнішній вигляд передньої панелі ТЕЗ МДМ показаний на мал.

На передній панелі ТЕЗа МДМ розташовані 2 зелених і 2 червоні світлодіоди, які відображають режим роботи ТЕЗа. Відповідність можливих станів світлодіодів і режимів роботи ТЕЗа показані в таблиці 6.1.

Таблиця 6.1 Відповідність станів світлодіодів і режимів роботи ТЕЗа МДМ

Світлодіод	Колір	Стан	Режим роботи, що відображається
0	Зелений	Горить	Включений 0-й стовбур
		Не горить	Вимкнений 0-й стовбур
1	Червоний	Горить	Аварія по синхронізації
		Не горить	Робочий стан при роботі на 0-у стовбурі
2	Зелений	Горить	Включений 1-й стовбур
		Не горить	Вимкнений 1 -й ствол
3	Червоний	Горить	Аварія по синхронізації
		Не горить	Робочий стан при роботі на 1-у стволі

Стан, коли одночасно горять 0-й і 2-й світлодіоди вважається аварійним.

ТЕЗ УКС-128 є матрицею комутації з просторово-часовим ущільненням 32х32 потоку, що працює на частоті 8192 кбіт/сек (8М). Один тракт 8М містить 128 канальних інтервалів. Таким чином, еквівалентна місткість матриці комутації складає 128x128 потоків 2048 кб/с (Е1), або 4096 каналів. Матриця комутації реалізована на 4-х інтегральних комутаторах і забезпечує повнодоступну комутацію без блокувань всі 4096 каналів. Управління цифровим комутатором здійснюється за допомогою однокристального мікроконтролера, зв'язаного синхронним HDLC-каналом з управляючим пристроєм комутаційного модуля (ТЕЗ УУС2). Крім того, на ТЕЗІ УКС 128 розташована схема доступу управляючого пристрою до мовних каналів.

Верхній роз'єм типу RJ-45, що знаходиться на передній панелі плати, призначений для подачі на плату синхронізації від генераторного устаткування АТС. В нижньому роз'ємі виведені НDLC-канали для зв'язку матриці комутації з обома управляючими комп'ютерами.

На передній панелі ТЕЗа УКС128 розміщені три програмно керованих світлодіода: 1 - зелений, 2 - зелений, 3 - червоний. їх стан залежить від режиму роботи блоку. Відповідність можливих станів світлодіодів і режимів роботи ТЕЗа показані в таблиці 6.2

Таблиця 6.2 Відповідність стану світлодіода і режимів роботи ТЕЗ УКС-128

Світло діод	Колір	Стан	Режим роботи, що відображається
1	Зелений	Мигає	Активний стан ствола
		Не горить	Ствол не включений
2	Зелений	Горить	Ствол вимкнений
		Не горить	Робочий стан
3	Червоний	Горить	Аварія по синхронізації
		Не горить	Робочий стан

Блок управління комутаційною системою УКС-128 призначений для використовування в електронних АТС "Квант-Е" як цифровий повнодоступний комутатор місткістю 128x128 групових тракту. Конструктивно в блоці розміщено два комплекти обладнання цифрового комутатора, працюючі в режимі гарячого резервування, тобто, при виникненні якої-небудь несправності в працюючому комутаторі, відбувається автоматичне перемикання на резервний без втрати встановлених з'єднань.

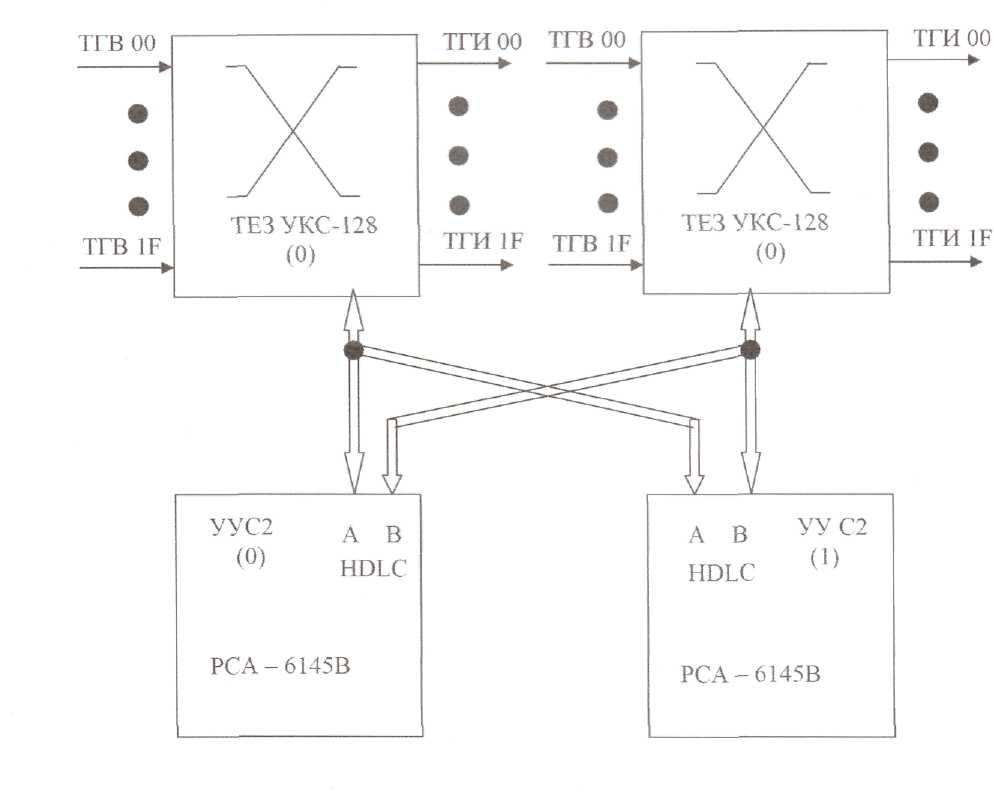

Рис.6.3 Схема підключення керуючих комп'ютерів.

Блок УКС-128 підключається до джерела первинного електроживлення "-60 В", шинами "Загальний" і "Корпус" через клеми на стиковій друкарській платі "-60 V""0 V" і "GND" (кожний модуль комутації підключається окремо).

На клему "-60 V" подається живлення з двох-амперного виходу блоку ПВП. Другим дротом живлення служить плюсова шина стативу, до якої блок УКС128 підключається через клему "0 V".

Клема "GND" підключається до шини заземлення АТС "Корпус".

На внутрішні шини блоку виведені напруги вторинного електроживлення +5 В, -12 В, +12 В, які забезпечуються джерелами вторинного електроживлення ПНФ (окремо для кожного модуля комутації).

Синхронна робота модулів комутації блоку УКС128 досягається за допомогою синхронізації ТЕЗів УКС-128 від одного задаючого генератора. Опорна тактова частота 16,384 Мгц і частота надциклової синхронізації 500 Гц подаються на верхній роз'єм ТЕЗу УКС128 (роз'їм Х4).. Виходи ж синхронізації для комутації розташовані на роз'ємах передніх панелей ТЕЗів УМСЦ блоку СКСЦ або БСС.

Додатково для синхронної роботи НDLС-каналу взаємодії ТЕЗів УКС-128 з керуючим комп'ютером УУС2 з роз'ємів на стиковій платі блоку УМСЦ (БСС) подаються синхронізуючі частоти 2048 кГц і 500 Гц на плати К7Л_УУС ТЕЗів УУС2. Проводи для подачі цих частот конструктивно об'єднані в одному кабелі, в якому також знаходяться і НDLС-канали взаємодії ТЕЗів УКС-128 з керуючими комп'ютерами.

ЛЕКЦІЯ

“Модулі стику зі з’єднувальними лініями”.

План лекції:

1 Призначення обладнання цифрових з’єднувальних ліній (ЦЗЛ) АТСЕ “Квант”.

2 Склад обладнання блоку ЦЗЛ.

3 Призначення ТЕЗів блоку ЦЗЛ.

5 Функціональні вузли ТЕЗу ЦЗЛЕ.

6 Призначення світлодіодів на панелі ТЕЗ ЦЗЛЕ.

Контрольні питання

1 Що включається на входи модулю ЦЗЛ ЕАТС “Квант”?

2 Скільки групових трактів включається в ТЕЗ ЦЗЛЕ модулю?

3 На чому побудований керуючий пристрій ТЕЗу ЦЗЛЕ модулю?

4 Які функції виконує ТЕЗ ЦЗЛЕ? ТЕЗ ЦЗЛ15?

5 Призначення ТЕЗ ПКСЕ.

6 Які функції абонентського комплекту?

7 Про що сигналізує світлодіод AIS?

Література

1 Конспект лекцій по темі “ЕАТС “Квант”

2 Технічна документація до АТСЕ “Квант”

Обладнання ЦЗЛ призначено для використання в складі обладнання АТС «Квант» для з’єднання зустрічними АТС по цифрових з’єднувальних лініях. На лінійній стороні ТЕЗ ЦЗЛЕ реалізує первинний груповий тракт 2048 кбіт/с (стик Е1).

ТЕЗ ЦЗЛ15 призначений для з’єднання з лінійним обладнанням систем передачі, які працюють зі швидкістю 1024 кбіт/с (апаратура ІКМ-15).

Обладнання може використовуватись в блоці ЦЗЛ, а також встановлюватись в блок СКС№1, в якому організовується модуль цифрових з’єднувальних ліній. В блоці ЦЗЛ встановлюються 2*8 комплектів ЦЗЛ. В блоці СКСМ встановлюється 2*4 комплекти ЦЗЛ.

Склад обладнання ЦЗЛ.

До складу обладнання ЦЗЛ входять ТЕЗи:

1. ПН1;

2. ПКСЕ;

3. ЦСЛЕ;

4. ЦСЛ15;

5. ЦПГА;

ТЕЗ ПН1 являється комбінованим джерелом вторинного електроживлення, що забезпечує перетворення постійної напруги джерела первинного електроживлення «60В» в необхідні для функціонування всього блоку стабілізовані напруги постійного струму номіналом: +5В, -12В, +12В. Якщо світиться зелений світло діод «60V» - це означає нормальне функціонування ТЕЗу, а якщо горить червоний світлодіод «ALARM» - це означає що ТЕЗ пошкоджений або спрацьовують його кола від перевантаження.

ТЕЗ ПКСЕ – призначений для синхронізації роботи системної сторони комплектів цифрових з’єднувальних ліній з модулем комутації АТС (УКС-32), а також для підключення зовнішнього відео терміналу до вибраного комплекту цифрової з’єднувальної лінії.

На передній панелі ТЕЗу роз’єм типу «ДВ-9» призначений для підключення до ТЕЗу відео терміналу. За допомогою кнопки «SELECT», що встановлена на передній панелі ТЕЗу, термінал можна підключити до будь-якого комплекту ЦЗЛ в півблоці. Натискання цієї кнопки здійснюється послідовний вибір одного із восьми можливих комплектів ЦЗЛ. Індикація підключення терміналу до відповідного ТЕЗу здійснюється світло діодами «ДС» на панелі ТЕЗів ЦСЛЕ, ЦСЛ15.

ТЕЗ ЦСЛЕ – являє собою один комплект цифрової з’єднувальної лінії для з’єднання з системами ущільнення ІКМ-30 і призначений для синхронізації цифрової з’єднувальної лінії з системною стороною комплекту, а також для виділення сигнальної інформації із цифрового потоку і узгодження її з форматом сигналізації ЗКС «Квант».

ТЕЗ ЦСЛЕ працює під керуванням одно кристального мікроконтролера типу 2051. мікро контролер контролює роботу лінійного інтерфейсу, здійснює обмін сигнальною інформацією з лінійним інтерфейсом, перетворення лінійної сигнальної інформації в ІКС «Квант» і через буферне ЗП, побудований на основі двох портового ЗП DS 1609, обмінюються сигнальною інформацією з центральним керуючим комп’ютером АТС «Квант-Е» по загально канальному каналу сигналізації. Прийомопередатчики системного інтерфейсу працюють синхронно з модулем комутації АТС. Синхронізація здійснюється групою частот, що поступає з ТЕЗу ПКСЕ.

Розміщена на передній панелі кнопка «Reset» формує апаратний пере запуск мікро контролера комплекту. На панелі ТЕЗу ЦСЛЕ розміщено дев’ять світло діодів, які сигналізують про стан лінійного тракту і системного інтерфейсу.

NOS – (no signal) немає сигналу. Означає відсутність цифрового потоку на вході лінійного інтерфейсу і загоряється у випадку, якщо на вхід прийомника поступає три або менше «одиниць» на протязі 250 мкс.

AIS – (Alarm Indication Signal) – індикатор аварійного сигналу. Означає суцільний потік «одиниць» без всякої циклової структури і загоряється, якщо на вході прийомнику зафіксовано два або менше «нулів» на протязі 250 мкс.

FRM – (Frame) – аварія циклової синхронізації:

1. світло діод загоряється при втраті циклової синхронізації.

2. Світло діод сигає при виявлені підвищеного коефіцієнту помилок в цикловому синхросигналі ( ) і гасне у випадку зниження коефіцієнту помилок до нормального рівню ( ).

MFRM – (Multi Frame) - аварія зверциклової синхронізації. Загоряється при втраті зверциклової синхронізації.

SLIP – (Slip) – змінює свій стан при «проскальзывании» (вставці або пропуску циклу) у випадку різних швидкостей передачі на лінійному і системному інтерфейсі.

RFRM – (Remote Frame) – аварія циклової синхронізації на дальньому кінці. Світло діод показує стан біту аварій циклової синхронізації, який поступає в цикловому синхросигналі із зустрічної сторони.

RMFRM – (Remote Multi Frame), аварія зверх циклової синхронізації на дальньому кінці.

SYS – (System) – аварія на системному інтерфейсі:

1. світло діод загоряється при відсутності контрольної константи, (FE) в шістнадцятому канальному інтервалі другого циклу на системній стороні;

2. світлодіод мигає при втраті квитанцій із системного інтерфейсу (від модуля комутації)

DS – (Device Select), вибір пристрою. Індикація підключення зовнішнього пристрою контролю до відповідного ТЕЗу ЦСЛЕ.

ТЕЗ ЦСЛ15 – являє з собою один комплект цифрової з’єднувальної лінії для з’єднання з системами ущільнення ІКМ-15 і призначений для синхронізації цифрової з’єднувальної лінії з системною стороною комплекту, а також для виділення сигнальної інформації із цифрового потоку і узгодження її з форматом сигналізацій ІКС «Квант».

ТЕЗ ЦСЛ15 складається із таких функціональних вузлів:

• програмована логічна матриця – ПЛМ;

• контролер;

• ПЗП програм для контролера;

• ОЗП для контролера;

• вузол стикування з ІКМ лінією;

• вузол стикування з обладнанням УКС;

• буфер ЗП.

Основним функціональним вузлом ТЕЗу являється ПЛМ. Функції ПЛМ визначаються задачами, які виконує ТЕЗ ЦСЛ15:

• синхронізація від системних частот(входи 500Гц і 4096 МГц);

• формування адресних сигналів для ПЗП і ОЗП контролера;

• дешифрація адресних сигналів;

• прийом і синхронізація від ІКМ потоку із лінії;

• формування сигналів для роботи буферного ЗП;

• формування ІКМ потоку в лінію;

• формування сигналів для передачі і прийому із УКС;

• формування сигналу приривання і скидання для контролера;

• забезпечення роботи контролера по послідовному інтерфейсу (RS-232);

• керування роботою прямого доступу;

• керування роботою вузлів сигналізації.

Виконання цих функцій забезпечується внутрішньою структурою ПЛМ, яка програмується при виготовлені ТЕЗу.

Контролер виконаний на БИС М1812ВМ85А, виконує логічну обробку інформації, що поступає з ІКМ і передачу обробленої інформації в УКС, обробку інформації, що поступає з УКС і передачу обробленої інформації в ІКМ. Алгоритм роботи контролера визначається програмою що записана в ПЗП. Дані, що обробляються, зберігаються в ОЗП.

ТЕЗ ЦПГА являється периферійним пристроєм, який призначений для прийому і аналізу цифрової інформації (цифрові приймачі), а також для генерації тональних сигналів і мовних повідомлень в цифровому вигляді (автовідповідач).

Основним функціональним вузлом ТЕЗу є ПЛМ:

• синхронізація від системних частот(входи 500Гц і 4096 МГц);

• формування адресних сигналів для ПЗП мовних повідомлень і сигнальних частот;

• керування записом і читанням пам’яті сигнального процесора;

• прийом 16-того КІ і мовних КІ із ІКМ лінії;

• формування 16-ого КІ і мовних КІ, що передаються в ІКМ лінію;

• аварійна сигналізація.

Сигнальний процесор ADSP-2181 здійснює обробку мовних КІ, прийнятих із ІКМ ліній і генерацію сигнальних частот. Програма роботи сигнального процесора визначається складовим ПЗП програм сигнального процесора.

Вузол стику з ІКМ лінією складається із прийомного і передаючого вузлів і призначений для перетворення квазітраічного коду в ТТЛ сигнал і навпаки.

Вузол встановлення у вихідний стан призначений для формування сигналу скидання і ініціалізації початку роботи сигнального процесора(завантаження програми із ПЗУ в сигнальний процесор) при досягнені номінального значення напруги при включені живлення або при натисканні кнопки S1 (Reset).

Вузол сигналізації призначений для візуального контролю роботи ТЕЗу ЦПГА і виконаний на світло діодах, розміщених на передній панелі.
