Будова і принцип роботи блоку абонентських ліній
Абонентський модуль (AM) цифрової системи комутації КВАНТ-Е призначений для включення 128 аналогових абонентських ліній. Два AM утворюють блок абонентських ліній подвоєний (БАЛД).
Абонентський модуль включається в пристрій комутації і з’єднання (УКС) опорної станції одним груповим трактом (ГТ), швидкість передачі якого складає 2048 кбіт/с і ємністю 32 канальних інтервали (КІ). У цьому ГТ нульовий канальний інтервал (КІ-0) призначений для синхронізації AM. Імпульси синхронізації виробляються на ОПС пристроєм синхронізації комутаційної системи (СКС).
Канальний інтервал КІ-16 призначений для організації внутрішньосистемного сигнального каналу (ВССК). Останні 30 канальних інтервалів використовуються для передачі інформації. Таким чином, модуль AM можна представити як ступінь концентрації навантаження, тобто «ступінь абонентської комутації» із стисненням 4:1.
Абонентський модуль працює в двох режимах:
при вихідному зв’язку підключає абонентський комплект (АК) до будь-якого вільного канального інтервалу (КІ), ГТ;
при вхідному зв’язку підключає канальний інтервал КІ, ГТ до відповідного АК.
Вибір цього АК здійснюється по трьом послідовним цифрам (С, Д, Е) абонентського номера.
Абонентський модуль складається з дев’яти функціональних пристрої.
Абонентські комплекти (АК), в котрі включається 128 аналогових абонентських лінії. Кожний АК виконує всі стандартні функції BORSCHT:
В (battery feed) – живлення шлейфа телефонного апарату;
О (overvoltage protection) – захист станційного обладнання від високих напруг в абонентській лінії;
R (ringing) – підключення до абонентської лінії визивного сигналу частотою 25+/-5 Гц напругою 95+/-5 В тривалістю посилок і пауз 1с і 4 с відповідно;
S (supervision) – контроль стану абонентських ліній – прийом від абонента сигналів виклику, шлейфного набору (ДКШІ) і відбою;
С (coding) – кодування (аналого-цифрове перетворення), декодування (цифро- аналогове перетворення) і підсилення сигналів;
H (hybrid) – узгодження двох провідної АЛ з чотирьох провідним каналом (функції дифсистеми);
Т (testing) – діагностика абонентських ліній і тестування абонентських комплектів.

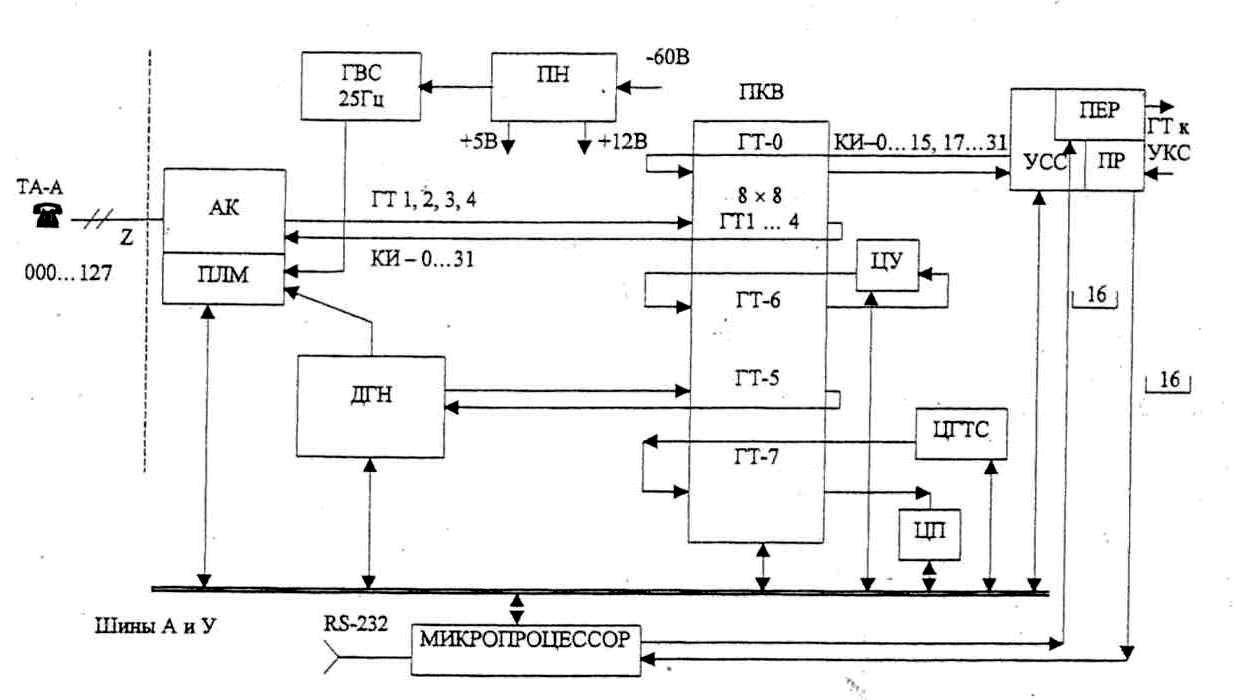

Рисунок 1.1 – Структурна схема АМ
Логіка роботи абонентського комплекту здійснюється за допомогою програмованої логічної матриці (ПЛМ), яка керує мікропроцесором (МП).
До входу АК підключається двохпровідна абонентська лінія (АЛ), вихід АК займає певний канальний інтервал в одному з чотирьох 32-канальних групових трактів (ГТ 1, 2, 3, 4) до просторово-часового комутатора.
Просторово-часовий комутатор (ПЧК 8x8) дозволяє комутувати вісім 32-канальних ГТ призначення яких наступне:
0-й тракт - для підключення пристрою сигналізації і синхронізації (УСС);
1..4-й ГТ - для підключення 128 АК, при цьому кожному АК виділяється
свій канальний інтервал;
5-й ГТ - для підключення комплекту діагностики (ДГН);
6-й ГТ - для підключення цифрового подовжувача (ЦУ);
7-й ГТ - для підключення цифрового приймача (ЦП) і цифрового генератора тональних сигналів (ЦГТС).
Схема ПЧК 8x8 повнодоступна і перенесення восьмибітових слів здійснюється за допомогою мікропроцесора.
Пристрій сигналізації і синхронізації (УСС) виконує функції стикування абонентського модуля з УКС ОПС. За допомогою УСС здійснюється отримання синхронізуючих імпульсів по нульовому КІ із СКС УКС і отримання внутрішньосистемного сигнального каналу (ВССК).
Мікропроцесор (МП) здійснює управління всього АМ. Алгоритм роботи МП визначається програмою, записаною в постійному запам’ятовуючому пристрої (ПЗУ), МП приймає і обробляє адресну інформацію від ТА або комп'ютера УКС ОПС, взаємодіє з комп'ютером УКС ОПС по ВССК, керує роботою ПЧК і іншими пристроями АМ.
Генератор викликаючих сигналів (ГВС) виробляє напругу змінного струму частотою 25+/-5 Гц для посилки виклику (ПВ) в телефонний апарат викликаючого абонента.
Діагностичний комплект (ДГН) призначений для виміру параметрів абонентських комплектів, ліній і дозволяє визначати наявність постійної напруги на проводах і сторонню змінну напругу, вимірювати опір ізоляції проводів, амплітудно-частотну характеристику у розмовного тракту і так далі. Мікропроцесор порівнює виміряні параметри з шаблоном, що зберігається в ПЗП, і у разі неспівпадання, видає сигнал пошкодження.
Цифровий подовжувач (ЦУ) вносить до розмовного тракту додаткове загасання 6 дБ. ЦУ використовується тільки при автономній роботі модуля, оскільки при роботі у складі ОПС усе необхідне загасання забезпечує УКС ОПС.
Цифровий приймач (ЦП) призначений для прийому адресної інформації багаточастотним кодом типу DTMF , в якому цифри і службові комбінації кодуються двома частотами. Всього утворюється 16 комбінацій, як це показано в таблиці 1.1.
Таблиця 1.1 Багаточастотний код типу DTMF
-
Друга група частот, Гц
Перша група частот, Гц
1209
1336
1477
1633
697
1
2
3
Резервні
комбінації
770
4
5
6
852
7
8
9
941
*
0
#
Цифровий генератор тональних сигналів (ЦТТС) виробляє, тональні сигнали, необхідні для роботи будь-якого периферійного пристрою, а також мовне повідомлення тривалістю 4 с (автовідповідач). Рівень усіх сигналів - 6 дБ. У таблиці 1.2 представлені значення частот деяких сигналів і їх часові позиції (канальні інтервали) в ГТ – 7.
Таблиця 1.2 - Сигнали, котрі формують ЦГТС
Канальний інтервал |
Частоти, Гц |
Найменування сигналу |
0 |
425 |
Сигнал станції, контроль посилки виклику |
1 |
----- |
Сигнал тиші |
2 |
425 |
Сигнал занято (0,3 – 0,3 с) |
3 |
750+600 |
Службовий сигнал |
4…12 |
700…1700 |
Багаточастотний код «2 із 6» |
13…30 |
1200…3850 |
Сигнали, котрі використовуються в частотних СП |
31 |
----- |
Автовідповідач |
ВКЛЮЧЕННЯ АК В ПЧК
Ємність абонентського модуля дорівнює 128 індивідуальним лініям, які включені в 128 абонентських комплектів. Конструктивно абонентські комплекти розміщені на восьми типових елементах заміни (ТЕЗ) по 16 АК на кожному.
Виходи двох ТЕЗ об'єднані і представляють собою 32-канальну групу, і є одним груповим трактом. Схема включення 128 АК в канальні інтервали чотирьох ГТ показана на рисунку 2.1. Кожному АК надається свій канальний інтервал, який створюється певною послідовністю імпульсів, що подаються на кофідек АК.
У кожному з чотирьох ГТ задіяні усі 32 канальні інтервали, наприклад, АЛ- 000 включена в КІ- 0 ГТ - 1, АЛ- 001 включена в КІ- 1 ГТ- 1 і так далі.
Групові тракти ГТ 1..ГТ 4 включені в просторово-часовий комутатор (ПЧК 8x8).
Рисунок 2.1 – Схема розподілення АК по КІ ГТ 1…1
