1.4 Гидравлический расчет внутреннего холодного водопровода

Цель гидравлического расчета внутреннего холодного водопровода заключается в определении диаметров труб и потерь давления таким образом, чтобы обеспечить бесперебойное водоснабжение всех потребителей в здании.

Последовательность гидравлического расчета:

- выбираем диктующую точку с учетом удаленности и высота расположения водоразборной арматуры, а также величины свободного давления H_f для санитарно-технических приборов;

- разбиваем сеть на расчетные участки (расчетный – участок, расход воды

на котором постоянен) против хода движения воды, начиная от диктующей точки;

- определяем, к какому количеству приборов подает воду данный расчетный участок;

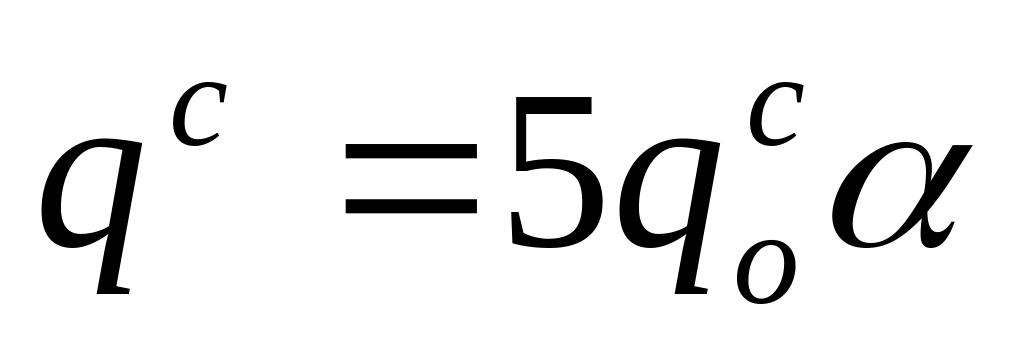

- на каждом участке определяем расчетный расход воды по формуле 1.2:

, л/с (1.2)

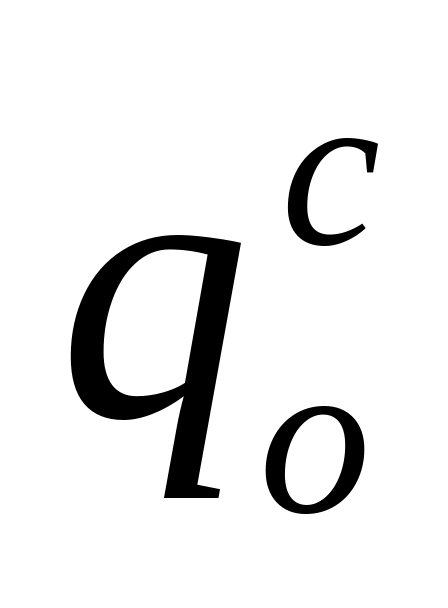

где: – максимальный секундный расход воды, отнесенный к одному прибору, л/с; согласно пункту 6.2 ТКП (1), приложение 2: =0.2л/с, =0.3л/с;

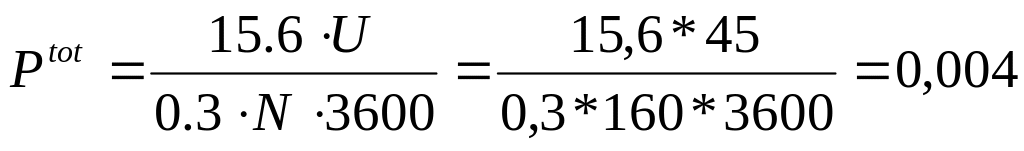

α – величина, определяемая в зависимости от произведения общего числа приборов N на расчетном участке и вероятности их действия Р^с (определяется по формуле 1.3 ) для всего здания:

, _(1.3)

где: U – число жителей в здании; _,F – общая площадь квартир здания;

f – санитарная норма, принимаемая 15 м²/чел;

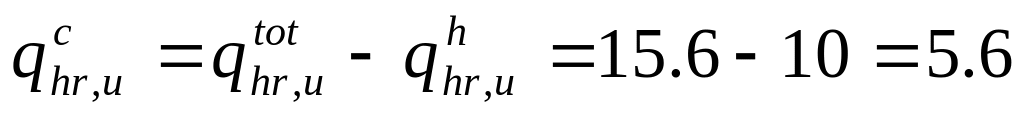

– норма расхода холодной воды одним потребителем в час наибольшего водопотребления, л/ч (1):

л/ч (1.4)

,

подбираем диаметр труб по программе Шевелёва, по расчетным расходам и допустимым скоростям (v_max=3м/с);

При диаметре труб до 40мм v_эк=0.7–0.9м/с, более 40мм ­­– v_эк=0.9–1.2м/с.

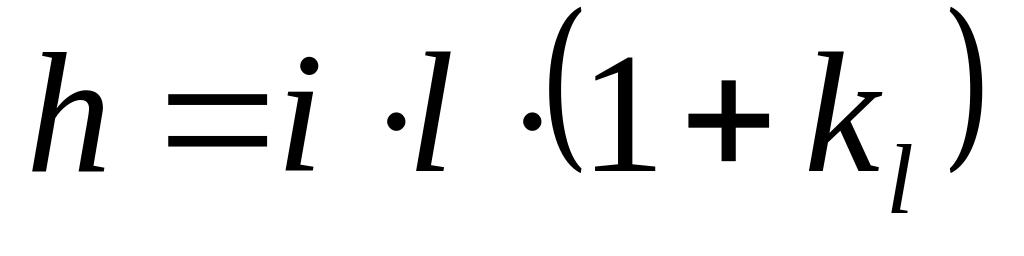

Определяем потери напора на расчетных участках по формуле 1.5:

, м (1.5)

где: – коэффициент, учитывающий потери в местных сопротивлениях, =0.3

по основному пути от диктующей точки до колодца городского водопровода подсчитываем сумму потерь давления.

Расчет производится в электронной табличной форме формата Excel таблица 1.1

Таблица 1

1.5 Подбор водомера

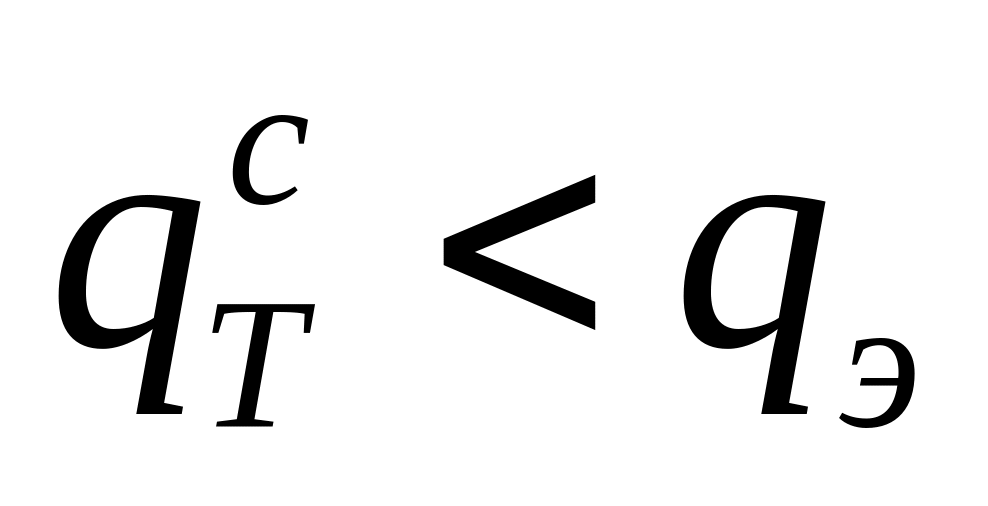

В соответствии с указаниями (1), диаметр условного прохода счетчика воды следует выбирать, исходя из среднечасового расхода за период потребления (одни сутки):

(1.6)

где: q_э - расход воды эксплуатационный.

Параметры счетчиков расхода воды подбираются по таблице 1.2

Таблица 1.2

Диаметр условного прохода счетчика, мм	Параметры
	расход воды, м3/ч			Порог чувствительности, м3/ч, не более	Максимальный объем воды за сутки, м3	гидравлическое сопротивление счетчика S,м/(л/с)2
	Минимальный	Эксплуатационный	Максимальный
15	0,03	1,2	3	0,015	45	14,5
20	0,05	2	5	0,025	70	5,18
25	0,07	2,8	7	0,035	100	2,64
32	0,1	4	10	0,05	140	1,3
40	0,16	6,4	16	0,08	230	0,5
50	0,3	12	30	0,15	450	0,143
65	1,5	17	70	0,6	610
80	2	36	110	0,7	1300
100	3	65	180	1,2	2350
Продолжение таблицы 1.2
150	4	140	350	1,6	5100
200	6	210	600	3	7600
250	15	380	1000	7	13700

Среднечасовой расход за период максимального водопотребления определяется по формуле 1.6:

, м³/ч (1.6)

где: Т – период потребления воды, ч;

– норма расхода холодной воды потребителем в сутки наибольшего водопотребления, л/сут.

л/сут

м³/ч

Значения и определяются по приложению А таблице А1 (1)

Счетчик с принятым диаметром условного прохода надлежит проверить на пропуск максимального секундного расхода на хозяйственно- питьевые нужды, при этом потери напора в крыльчатых счетчиках холодной воды не должны превышать 5м, в турбинных – 2,5м.

Потери напора в счетчиках h_вод, м, при расчетном секундном расходе воды следует определять по формуле 1.7:

, (1.7)

где: S – гидравлическое сопротивление счетчика, для счетчика с диаметром условного прохода 32мм S=1,3 л/с² по таблице 1.2.

С каждой стороны счетчиков следует пре­дусматривать прямые участки трубопроводов, дли­на которых определяется в соответствии с государ­ственными стандартами на счетчики для воды (крыльчатые и турбинные) вентили или задвижки. Между счетчиком и вторым (по движению воды) вентилем или задвижкой следует устанавливать спускной кран.
