3.6. Создание алгоритма в соответствии с заданием преподавателя.

Последовательность действий:

1. Создать проект в Разработчик и сохранить его на жёстком диске либо на любом другом носителе, который будет доступен во время выполнения работы.

2. Создать контроллер, как это делалось в предыдущих лабораторных работах и настроить его, как это указано ниже:

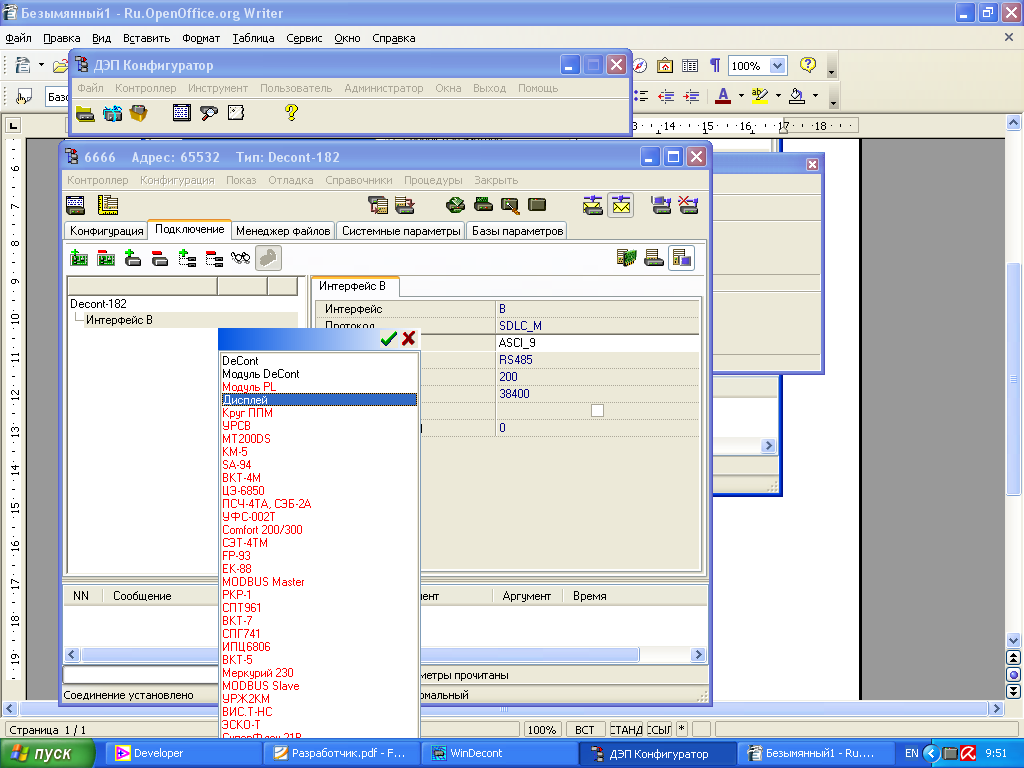

- запустить Конфигуратор и добавить интерфейс В, через который подключается пульт:

- настроить пульт в соответствии с нижеприведённым примером

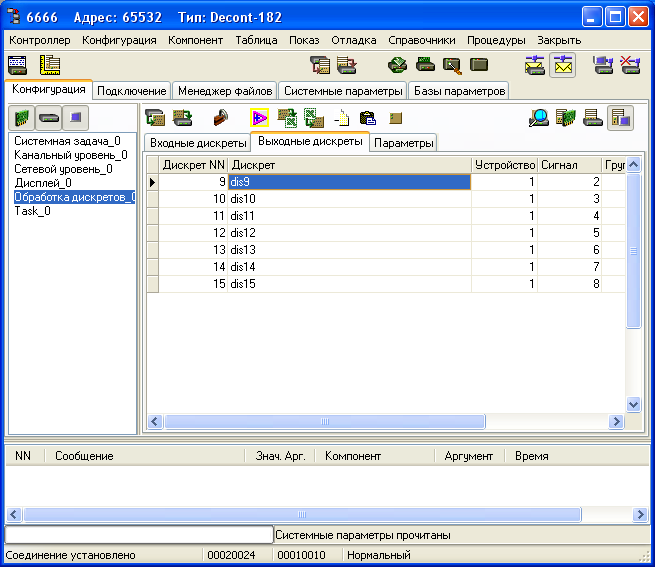

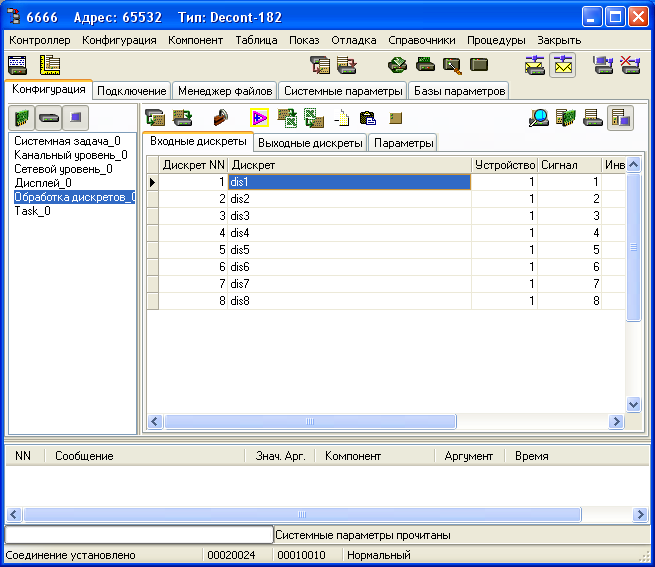

- определить входные и выходные дискреты:

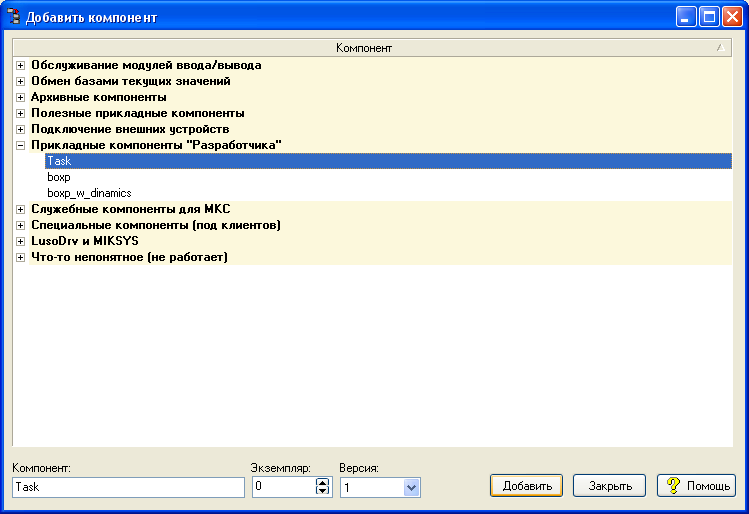

- добавить созданный проект из Разработчика в Конфигуратор

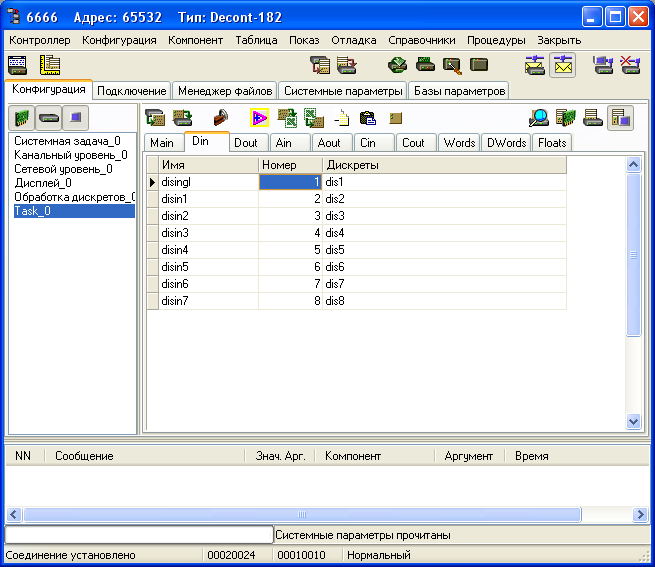

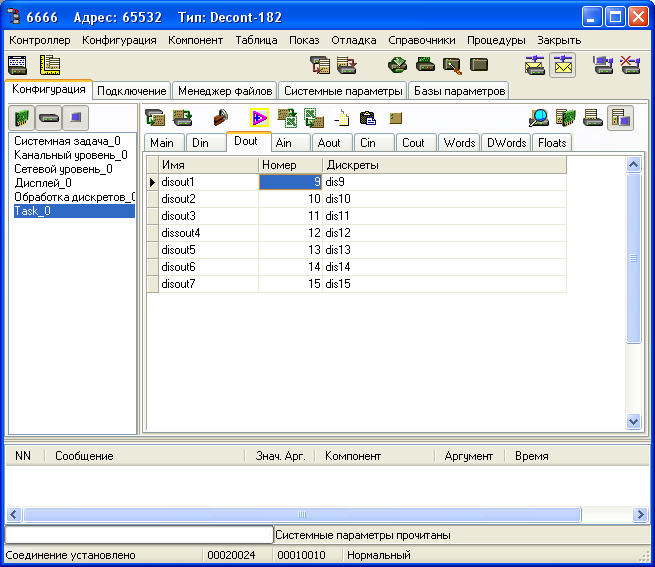

- соотнести значения входных и выходных переменных и дискретов

- проделать манипуляции из предыдущих лабораторных работ, необходимые для запуска контроллера в работу

- убедиться в правильности работы созданного алгоритма.
