19.1. Коефіцієнт ψ
D/hd |
Ψ |
D/hd |
Ψ |
D/hd |
Ψ |
0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 |
2,64 2,20 1,95 1,76 1,62 1,51 1,41 1,32 |
0,09 0,10 0,12 0,14 0,16 0,18 0,20 0,25 |
1,25 1,18 1,07 0,97 0,89 0,81 0,75 0,61 |
0,30 0,35 0,40 0,50 0,60 0,70 0,80 0,90 |
0,50 0,41 0,34 0,22 0,14 0,07 0,03 0 |
19.2.5. Розрахунок головних дрен
Наведений розрахунок
необхідно застосовувати для випадку
влаштування головних дрен в напірному
потоці будь-якої потужності, а також
із вільною поверхнею підземних вод –
при глибокому, але кінцевому заляганні
поверхні водоупору (при
з похибкою 10
% і
з похибкою 25
%).
Розрахунок одиночної ловчої дрени визначає величина пониження рівня підземних вод вище і нижче неї (рис. 19.10).

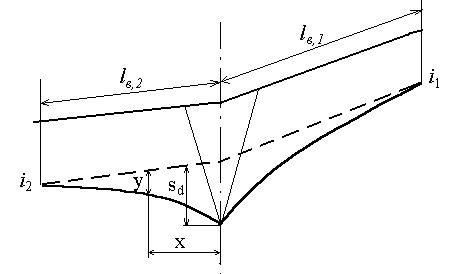

Рис. 19.10. Розрахункова схема головних дрен.
Розрахунок необхідно вести в такій послідовності:
а) визначають значення дальності осушувальної дії дрени на ділянках справа і зліва від неї
,
(19.52)
,
(19,53)
де
,
– довжина ділянок осушувальної дії
дрени відповідно справа і зліва від
неї;
– пониження рівня
підземних вод над дреною;
– довжина дрени;
,
– похил потоку підземних вод відповідно
справа і зліва від дрени в природних
умовах.
б) визначають
координати
і
(справа від дрени),
і
(зліва від дрени)
;
;
;
.
(19.54)
в) знаходять функцію
за графіком
Рис. 19.11. Графік залежності
г) визначають величину пониження рівня підземних вод на відстані від дрен
,
(19.55)
де
– коефіцієнт, який визначають за
формулою
;
,
(19.56)
тут
– параметр, який приймають за табл.
19.2, або розраховують за формулою
19.2. Значення параметра
|
|
|
|
|
|
0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 |
2,644 2,203 1,845 1,762 1,620 1,506 1,467 1,322 1,248 1,181 |
0,12 0,14 0,16 0,18 0,20 0,25 0,30 0,35 0,40 0,45 |
1,066 0,969 0,886 0,813 0,749 0,612 0,503 0,413 0,338 0,275 |
0,50 0,60 0,70 0,80 0,90 1,00 |
0,221 0,136 0,073 0,032 0,008 0 |
(19.57)
д) притік до ловчої дрени визначають за формулою
.
(19.58)
dh – заглиблення дрени відносно верхньої границі потоку;
b – ширина дрени по дну.
