    1. Умовні графічні позначення

На схемах електроустановок і кресленнях планів в проектах електрообладнання промислових підприємств, будівель і споруд електричні машини, апарати, світильники, щитки, вимикачі, штепсельні розетки, електричні проводки позначають умовними знаками.

На кресленнях планів поруч з умовним позначенням силового обладнання звичайно вказують у вигляді дробу номер обладнання за планом (в чисельнику) і його потужність (в знаменнику). Для світильників у вигляді дробу показують потужність джерела світла і висоту встановлення в метрах. Інші дані і характеристики обладнання приводять в експлікаціях до плану або в розрахункових схемах. Коло зображення ліній, які прокладені кабелем або електропровідниками, вказують марку кабеля або дроту і умовно позначають спосіб прокладки; наприклад: Т – в металічній трубі; І – на ізоляторах; Р – на рамках; Тс – на тросі; Мр – в металічному рукаві; Л – на лотку.

    1. Маркування кіл в електричних схемах

Умовне позначення елементів, які входять в схему, з допомогою букв у відповідності до міжнародних стандартів повинно виконуватися латинськими буквами (як це показано на рисунках). Таке рішення прийняте в зв’язку з постійним розширенням міжнародних зв’язків в області проектування, монтажу і експлуатації електроустановок.

Для позначення провідників, визначення їх призначення і положення окремих ділянок кола в електричних схемах застосовують маркування.

Ділянки кола, які розділені контактами апаратів, обмотками реле приладів, машин та іншими елементами отримують різне маркування. Ділянки кіл, які проходять через роз’ємні, розбірні або нерозбірні контактні з’єднання, як правило, отримують однакове маркування. В необхідних випадках для таких ділянок кола дозволяється додавати до маркування порядкові числа або позначення пристроїв (агрегатів), відділяючи їх знаком дефіс, а ділянкам кола, які проходять через роз’ємні контактні з’єднання, присвоювати різне маркування. Кола в схемах маркують незалежно від номерації вхідних і вихідних затискачів машин, агрегатів, приладів, реле. Послідовність маркування кіл приймають від вводу джерела живлення до споживача, а розгалужені ділянки кола маркують зверху вниз і в напрямку зліва направо. Для маркування використовують арабські цифри і прописні букви. Цифри і букви пишуть однаковим розміром. При маркування кіл допускається залишати резервні номери.

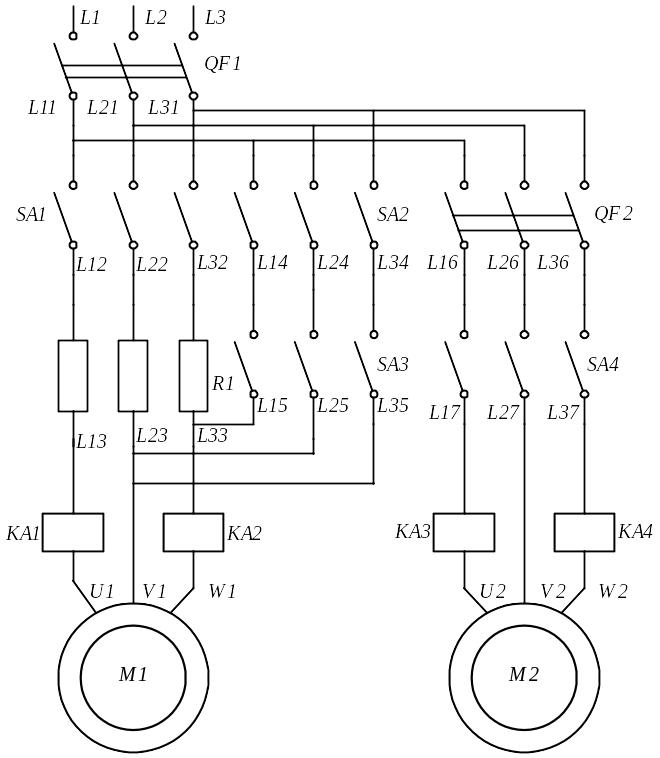

Силові кола змінного струму маркують буквами, які позначають фази, і послідовними числами. В трифазних колах змінного струму фази маркують L1, L2, L3 і N; в двофазних – L1, L2; L2, L3; L3, L1; а в однофазних – L1, N; L2, N; L3, N.

В силових колах постійного струму ділянки кіл додатної полярності маркують непарними числами, а ділянки від’ємної полярності – парними. Вхідні і вихідні ділянки кола маркують з вказанням полярностіЖ плюс (+) і мінус (–). Середній провідник позначають буквою N або М. Допускається маркування силових кіл постійного струму послідовними числами.

Кола керування, захисту, сигналізації і вимірювання маркують послідовними числами в межах виробу, під’єднання. Допускається перед маркуванням проставляти позначення, які характеризують функціональне призначення кола.
