4.1.1 Выбор выключателей
Выберем маломасляные высоковольтные выключатели ВМТ-110Б-25/1000 УХЛ1 (В – выключатель; М - маломаслянный; Т – трехполюсный; 110 – номинальное напряжение, кВ; Б – категория изоляции; 25 – номинальный ток отключения, кА; 1000 – номинальный ток, А; УХЛ – для работы в районах с умеренным и холодным климатом; 1 – для работы на открытом воздухе), таблица 5.2 [1]. Достоинствами этих выключателей являются небольшое количество масла, относительно малая масса, удобный доступ к дугогасительным контактам.
Проверим данные выключатели по следующим условиям:
а) по номинальному напряжению:

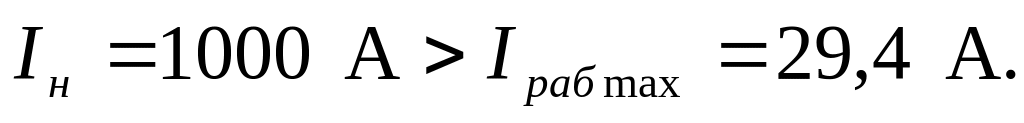

б) по номинальному току:
.
Рабочий максимальный ток определим по
формуле
.
Тогда ток трансформатора на стороне
высшего напряжения равен
,
тогда
в) по термической стойкости к току КЗ:
,
где
– ток термической стойкости;
– время, в течение которого
выключатель может выдержать ток
;
– время срабатывания релейной
защиты по условию селективности.
г) по динамической стойкости к току КЗ:
Так как параметры выключателей ВМТ-110Б-25/1000 УХЛ1 подходят по всем параметрам, то примем данные выключатели к исполнению.
4.1.2 Выбор разъединителей
Выберем разъединители РНДЗ.2-110/1000 ХЛ1 и РНДЗ.1-110/1000 ХЛ1 горизонтально-поворотного типа (Р – разъединитель; Н – наружной установки; Д – двухколонковый; З.2 и З.1 – с двумя и с одним заземляющими ножами; 110 – номинальное напряжение; 1000 – номинальный ток, А; ХЛ – для работы в районах с холодным климатом; 1 – для работы на открытом воздухе), таблица 5.5 [1]. Достоинствами этих разъединителей являются малые габариты и простой механизм управления.
П
роверим
данные разъединители по тем же условиям,
что и для выключателей:
а) по номинальному напряжению:
б) по номинальному току:
в) по термической стойкости к току КЗ:
,
г) по динамической стойкости к току КЗ:
Так как параметры разъединителей РНДЗ.2-110/1000 ХЛ1 и РНДЗ.1-110/1000 ХЛ1 подходят по всем параметрам, то примем данные разъединители к исполнению. Привод для заземляющих ножей примем типа ПРН-110ХЛ1.
В нейтрали каждого трансформатора установим разъединитель типа ЗОН-110М-IУ1 (З – разъединитель заземляющий; О – однополюсный; Н – для заземления нейтрали трансформатора; 110 – номинальное напряжение, кВ; М – модернизированный; I – вариант конструктивного исполнения; У – для работы с умеренным климатом; 1 – для работы на открытом воздухе), таблица П4.1 [4], и проверим его по следующим условиям:
а) по номинальному напряжению:
б) по ударному току:
,
где
– предельный ударный ток КЗ, который
может выдержать разъединитель, кА;
– расчётныё ударный ток КЗ,
кА.
Ток однофазного КЗ равен:
Расчётныё ударный ток КЗ равен:
в) по термической стойкости к току КЗ:
,
Так как разъединители типа ЗОН-110М-IУ1 подходят по всем условиям, то примем их к исполнению.
4 .1.3 Выбор ограничителей перенапряжений
В цепи защиты трансформатора выберем ограничители перенапряжений типа ОПН-110 ХЛ1 (О – ограничитель; П – перенапряжений; Н – нелинейный; 110 – номинальное напряжение, кВ; ХЛ – для работы с холодным климатом; 1 – для работы на открытом воздухе), таблица 5.21 [1], и проверим их по номинальному напряжению:
Следовательно, ограничители перенапряжений типа ОПН-110ХЛ1 подходят к исполнению.
