6. Определение времени максимальных потерь

Время максимальных потерь определим по графику зависимости τ=f(T_м) из рисунка 6.1 [2]. Из графика находим что τ=4500ч/год.

2.7 Определение коэффициента ψ

Определим коэффициент ψ по формуле:

где С_эк=0,9·10^-2 руб/(кВт·ч) – стоимость 1 кВт·ч потерь электроэнергии по рисунку 6.2 [2] для Сибири. Тогда получим:

8. Проверка выбранного трансформатора по перегрузочной способности

Из номограммы по рисунку 7.40 [2] при ψ=0,14 производим выбор трансформатора по перегрузочной способности.

Проверим, подойдёт ли к исполнению трансформатор типа

ТДН-4000/110/6,6 по таблице 3.6 [1].

Для определения перегрузочной способности выбранного трансформатора (по ГОСТ 14209-97) исходный суточный график зимнего максимума электрической нагрузки преобразуем в двухступенчатый прямоугольный.

2.8.1 На исходном графике проведём линию номинальной мощности трансформатора.

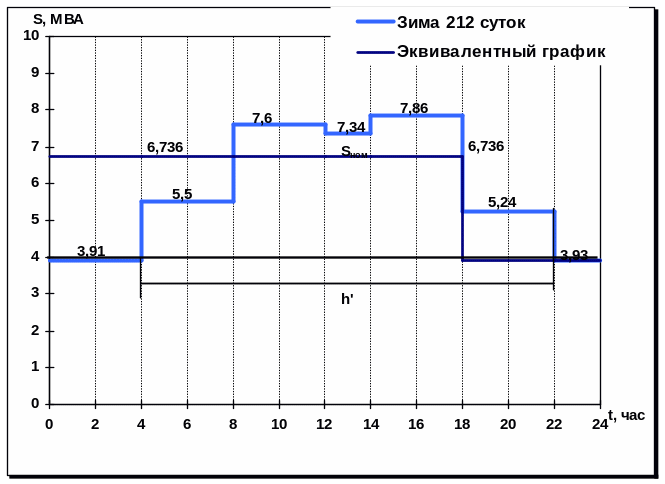

Рисунок 2.5 – Суточный и двухступенчатый графики электрической нагрузки для зимнего максимума

2.8.2 На пересечении линии номинальной мощности трансформатора с исходным графиком выделим участок наибольшей перегрузки продолжительностью h'=18 ч;

2.8.3 Для оставшейся части исходного графика (под линией номинальной мощности трансформатора) рассчитаем коэффициент начальной нагрузки К₁:

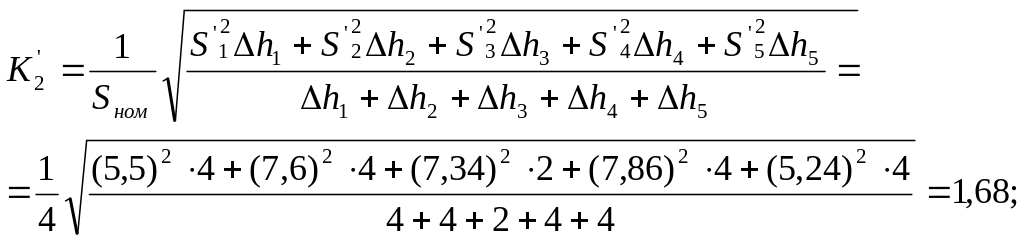

2.8.4 Для участков перегрузки (над линией номинальной мощности трансформатора) рассчитаем предварительный коэффициент аварийной нагрузки K'₂:

2.8.5 Рассчитаем коэффициент максимальной перегрузки исходного графика К_max:

2.8.6 Сравним полученное значение K'₂ с К_max:

Так как K'₂ > 0,9·К_max, значит коэффициент аварийной нагрузки К₂= К’₂ .

Уточняется число часов перегрузки:

Допустимая аварийная перегрузка по ГОСТ 14209-97 при h=16 и К₁=0,98; К₂=1,4

2.9 Проверка возможности обеспечения электроснабжения одним трансформатором всей нагрузки в случае выхода из строя другого трансформатора

S_ном·К_{2доп.авар.}>S ГПП

4·1,4=5,6<7,86

Из этого неравенства следует, что трансформатор S=4 МВА не обеспечивает всю нагрузку ГПП. Отключаем III категории . Таким образом нагрузка ГПП составит 5,5 МВА, что меньше перегрузочной способности трансформатора. К исполнению принимается трансформатор типа

ТМ-4000/110.

3 Расчёт токов короткого замыкания

3.1 Построение эквивалентной схемы замещения заданного участка сети

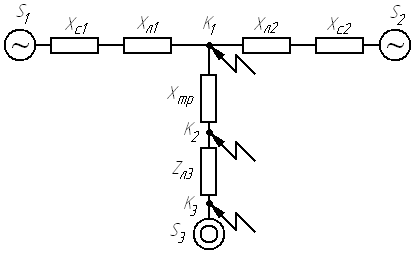

Рисунок 3.7 – Эквивалентная схема замещения участка сети

3.2 Расчёт сопротивлений систем S₁ и S₂

Расчётное напряжение U_р=115 кВ.

Определим сопротивление системы S₁:

Определим сопротивление системы S₂:

3 .3 Расчёт сопротивлений линий электропередач

Определим сопротивление линии l₁:

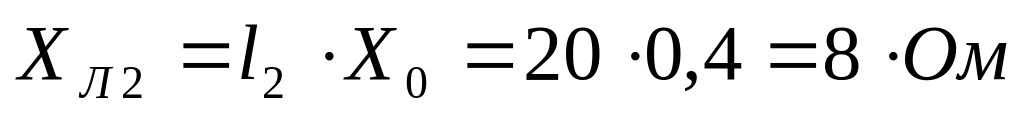

Определим сопротивление линии l₂:

3.4 Расчёт тока КЗ в точке K₁

3.4.1 Расчёт тока КЗ в точке K₁ от первой системы S₁

3.4.2 Расчёт тока КЗ в точке K₁ от второй системы S₂

3.4.3 Расчёт суммарного тока КЗ в точке K₁

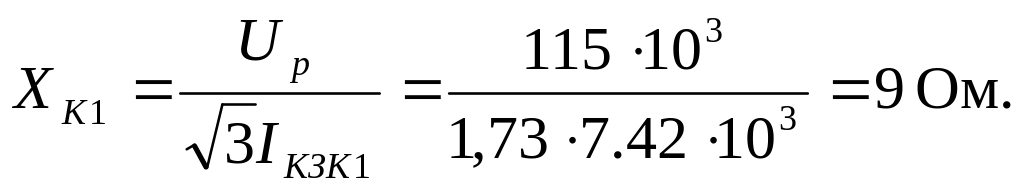

3.5 Расчёт результирующего сопротивления в точке K₁

3.6 Расчёт сопротивления трансформатора

3.7 Расчёт результирующего сопротивления в точке K₂

3.8 Расчёт результирующего сопротивления в точке K₂, приведённого к низкому напряжению 6 кВ

3.9 Расчёт тока КЗ в точке K₂

3 .10 Расчёт тока КЗ в точке K₃

3.10.1 Выбор типа и сечения питающего кабеля

Рассчитаем по формуле:

где E_Н=0,15 – нормированный коэффициент, учитывающий эффективность капиталовложений (для вновь вводимых объектов);

p_Σ=0,073 – суммарные амортизационные отчисления, таблица 6.32 [2].

Для прокладки в земляной траншее выберем кабель АСБУ (А – алюминиевая жила; С – свинцовая оболочка; Б – броня из 2 стальных лент; У – усиленный по температуре). Для данного кабеля при рассчитанном по номограмме на рисунке 7.24 [2] выберем сечение F= 150 мм² .

Определим активное сопротивление кабеля:

где r₀=0,206 Ом/км – погонное активное сопротивление, таблица 7.28 [1].

Определим реактивное сопротивление кабеля:

где x₀=0,074 Ом/км – погонное индуктивное сопротивление, таблица 7.28 [1].

Определим полное сопротивление кабеля:

3.10.3 Расчёт результирующего сопротивления в точке K₃

3.10.4 Расчёт тока КЗ в точке K₃

3.11 Расчёт ударных токов КЗ

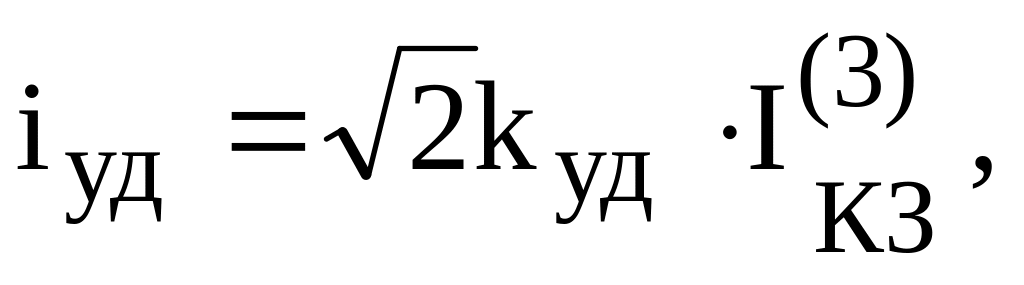

Ударный ток определим по формуле:

где k_уд=1,8 – ударный коэффициент.

Определим ударные токи в каждой точке короткого замыкания:

4 Выбор оборудования ГПП

4.1 Выбор оборудования на стороне 110 кВ
