С одержание
1 Задание и исходные данные..................................................................................4
2 Выбор мощности силового трансформатора…………………………..….........5
2.1 Определение присоединённой мощности PН3…………………...……....5
2.2 Определение суммарной мощности нагрузки на
шинах ГПП…………………………………………………….……………....….…..5
2.3 Определение ориентировочной мощности
силового трансформатора……………………………..…......................................…5
2.4 Построение годового графика электрических
нагрузок по продолжительности………………………………………………...…..6
2.5 Определение числа часов использования
максимума нагрузки ………………………………………………………..……….8
2.6 Определение времени максимальных потерь ……………………….....8
2.7 Определение коэффициента ψ………………………………..……..…...8
2.8 Проверка выбранного трансформатора по
перегрузочной способности…………………………………………………………8
2.9 Проверка возможности обеспечения
одним трансформатором всей нагрузки ГПП……………………………....……..10
3 Расчёт токов короткого замыкания…………………………………….….........10
3.1 Построение эквивалентной схемы замещения
заданного участка сети………………………………………………………..…….11
3.2 Расчёт сопротивлений систем S1 и S2......................................................11
3.3 Расчёт сопротивлений линий электропередач………………………....11
3.4 Расчёт тока КЗ в точке K1……………………………………..………...11
3.5 Расчёт результирующего сопротивления в точке K1……………….....11
3.6 Расчёт сопротивления трансформатора…………………………..........12
3.7 Расчёт результирующего сопротивления в точке K2…………….........12
3.8 Расчёт результирующего сопротивления в
точке K2, приведённого к низкому напряжению 6 кВ………………………….…12
3.9 Расчёт тока кз в точке k2……………………………………….……....12
3.10 Расчёт тока кз в точке k3…………………………………………….....13
3.11 Расчёт ударных токов КЗ………………………………………...……...13
4 Выбор оборудования ГПП…………………………………………………...…13
4.1 Выбор оборудования на стороне 110 кВ…………………….….…..….13
4.2 Выбор оборудования на стороне 6 кВ……………………….….…..….19
5
Расчёт заземляющих
устройств……………………………………….……......24
5.1 Расчёт естественных заземлителей………………………...……...……25
разъединителей, заземлителей, трансформаторов
напряжения, заземлителей, ограничителей перенапряжений
и выключателей……………………………………………………………....…..26
5.2 Расчёт потенциал-выравнивающей сетки……………………..…….....26
6 Расчёт молниезащиты ….......................................................................................27
Список литературы…………………………………………………………...……..29
1 Задание и исходные данные
Для заданного варианта необходимо спроектировать двухтрансформаторную главную понизительную подстанцию (ГПП), выбрать соответствующее оборудование на стороне высшего и низшего напряжения, выбрать тип кабеля, питающего высоковольтный двигатель (кабель проложен в траншее в земле). Всё оборудование проверить на термическую и динамическую устойчивость в различных режимах работы и от действия токов короткого замыкания. Выбрать типы и места установки разрядников, рассчитать контур заземления и молниезащиту. Так как коэффициент мощности нагрузки cos меньше 0,92, то необходимо рассчитать мощности компенсирующих устройств, доведя cos до 0,92 или больше. Выбрать приборы учёта и измерения, определить места их установки. Рассчитать мощность потребителя подстанции (собственные нужды) и выбрать источники оперативного тока.
Таблица 1.1 – Исходные данные
S1, МВА |
1900 |
SН1, кВА |
4000 |
|
S2, МВА |
1700 |
SН2, кВА |
6000 |
|
l1, км |
25 |
U1, кВ |
110 |
|
l2, км |
20 |
U2, кВ |
6 |
|
l3, км |
2 |
cosφ |
0,86 |
|
Категория потребителей, % |
I |
20 |
РН3, МВт |
1,6 |
II |
50 |
Число отходящих ЛЭП |
40 |
|
III |
30 |
|||

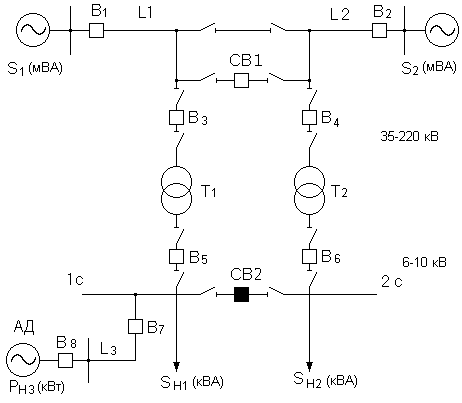

Схема участка электрической сети приведена на рисунке 1.1.
Рисунок 1.1 – Схема участка электрической сети

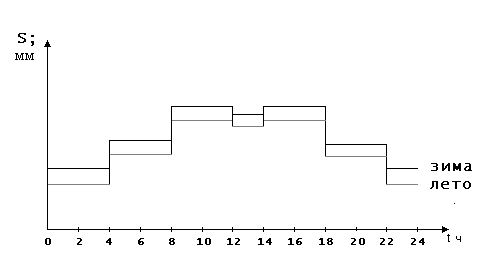

Рисунок 1.2 – Суточный график электрической нагрузки для зимнего максимума и летнего минимума
