Розрахунок стислої стійки на стійкість (ргз №6)
Стійкість - це збереження тілом певної форми стійкої рівноваги.
Раніше ми визначали поперечні розміри стрижнів з умов міцності і жорсткості. Однак руйнування стрижня може відбутися і через те, що стрижень не збереже тієї форми рівноваги, яка йому підпорядкована конструктором, що призведе до зміни характеру напруженого стану в стрижні. Тому в цілому ряді випадків, зокрема, для стиснутих стрижнів, крім перевірки на міцність, необхідна і перевірка на стійкість [4].
Коефіцієнти приведеної довжини для різних випадків закріплення стиснутого стержня
Завдання РГЗ № 6
Підібрати переріз центрально стиснутого стрижня з умови стійкості.
Перша цифра варіанту - номер схеми, друга цифра варіанту - номер рядка в таблиці 5.
Для всіх варіантів приймаємо: [σ] = 160 МПа
Таблиця №5. Дані для РГЗ №6.
№ |
F |
l |
|
кН |
м |
1 |
400 |
1 |
2 |
600 |
4 |
3 |
600 |
3 |
4 |
1000 |
6 |
5 |
1100 |
7 |
6 |
1200 |
4 |
7 |
500 |
1 |
8 |
900 |
2 |
9 |
450 |
3 |
10 |
550 |
4 |
11 |
650 |
5 |
12 |
100 |
3 |
13 |
850 |
1 |
14 |
950 |
2 |
15 |
1050 |
3 |
16 |
1150 |
2 |
17 |
600 |
2 |
18 |
700 |
4 |
19 |
800 |
6 |
20 |
900 |
1 |
21 |
1000 |
4 |
22 |
1100 |
5 |
23 |
1200 |
2 |
24 |
600 |
1 |
25 |
400 |
2 |
26 |
1000 |
4 |
27 |
800 |
3 |
28 |
400 |
3 |
29 |
600 |
6 |
30 |
950 |
2 |

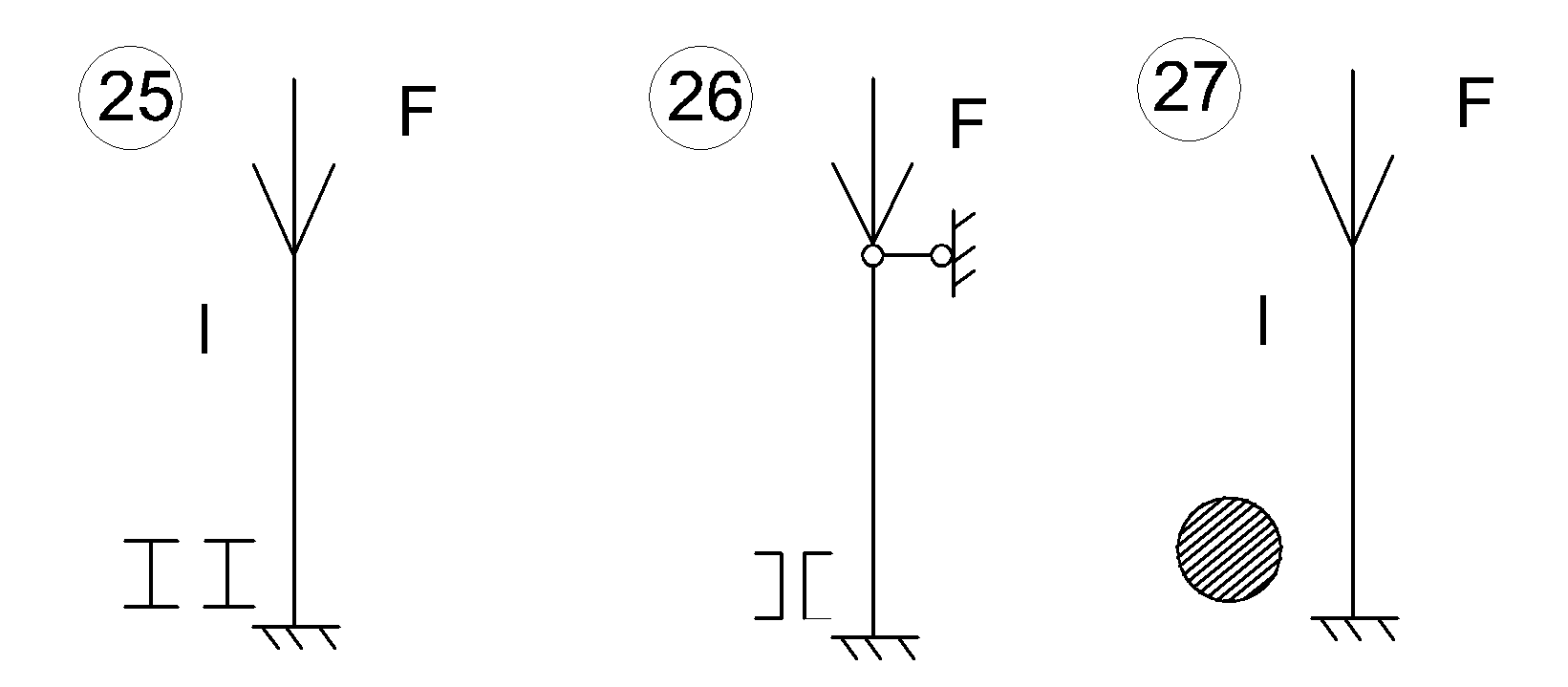

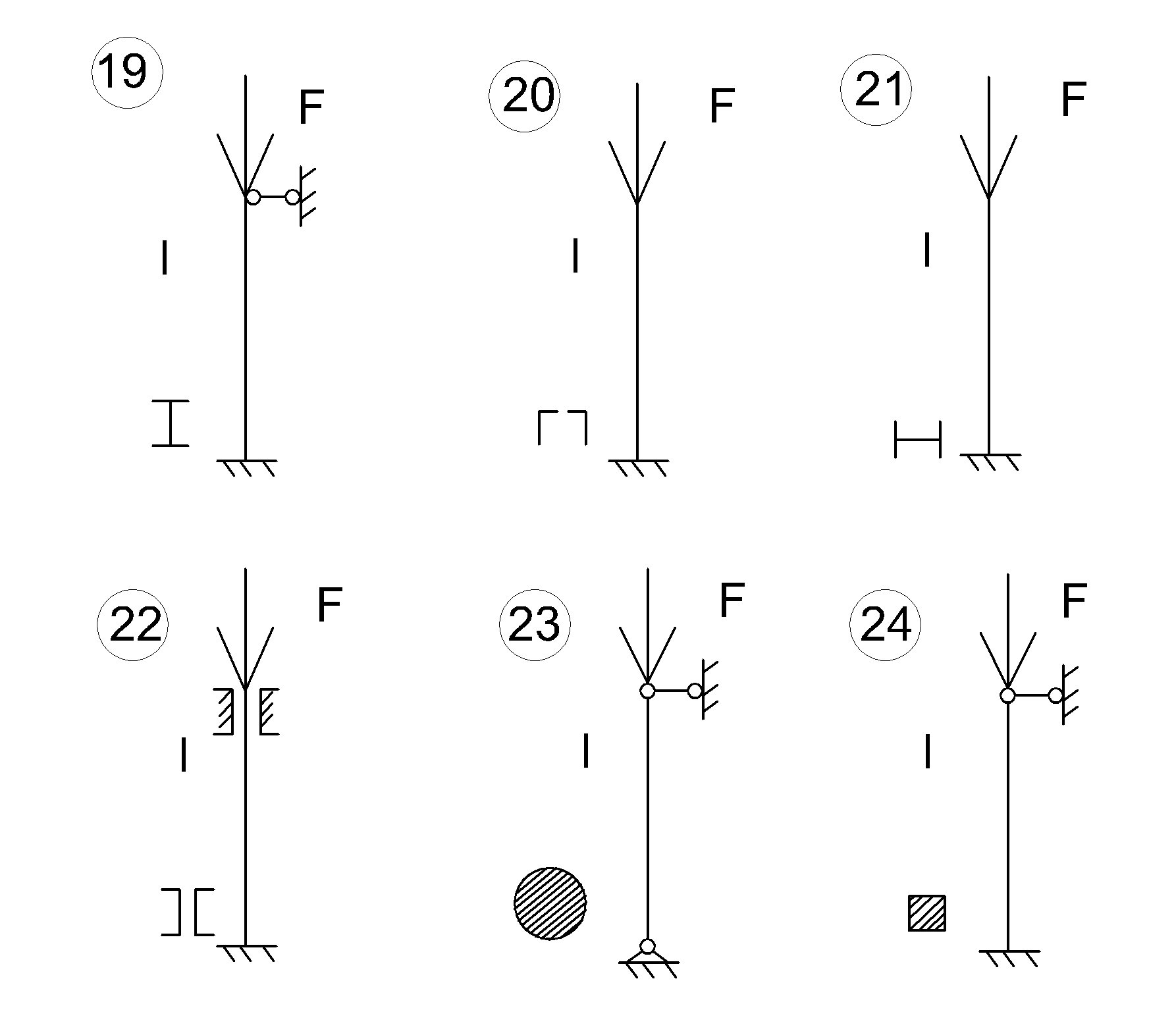

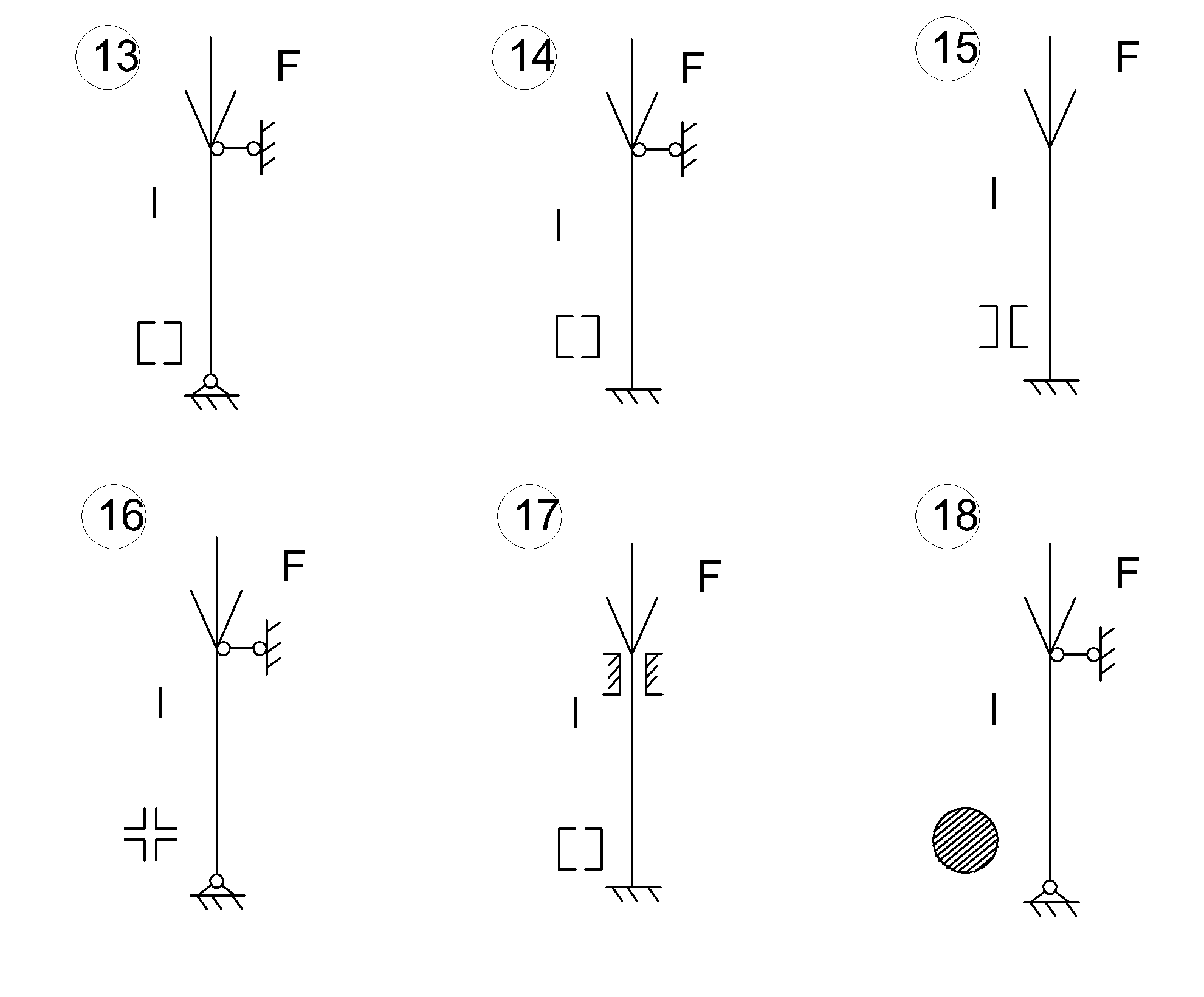

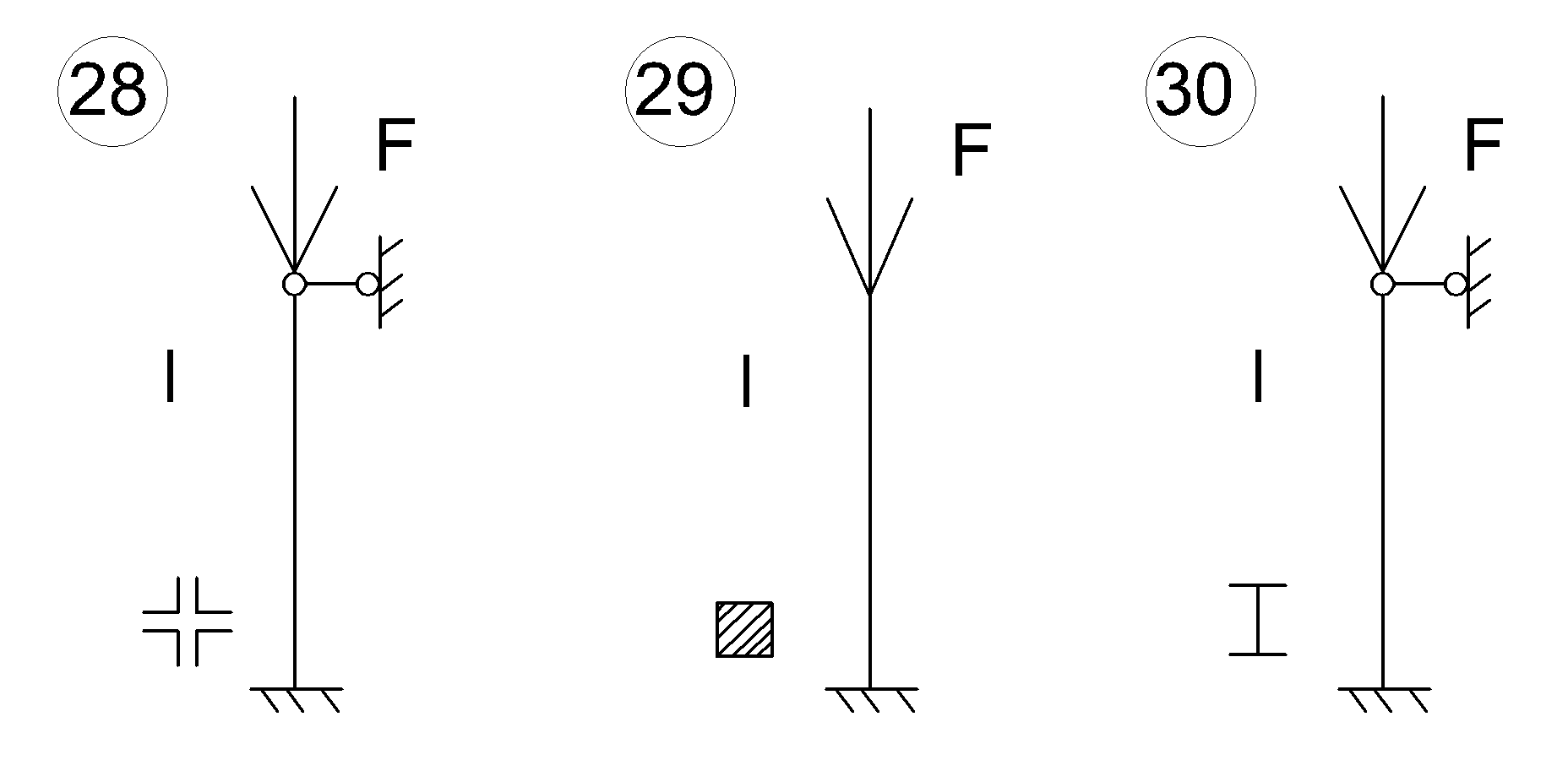

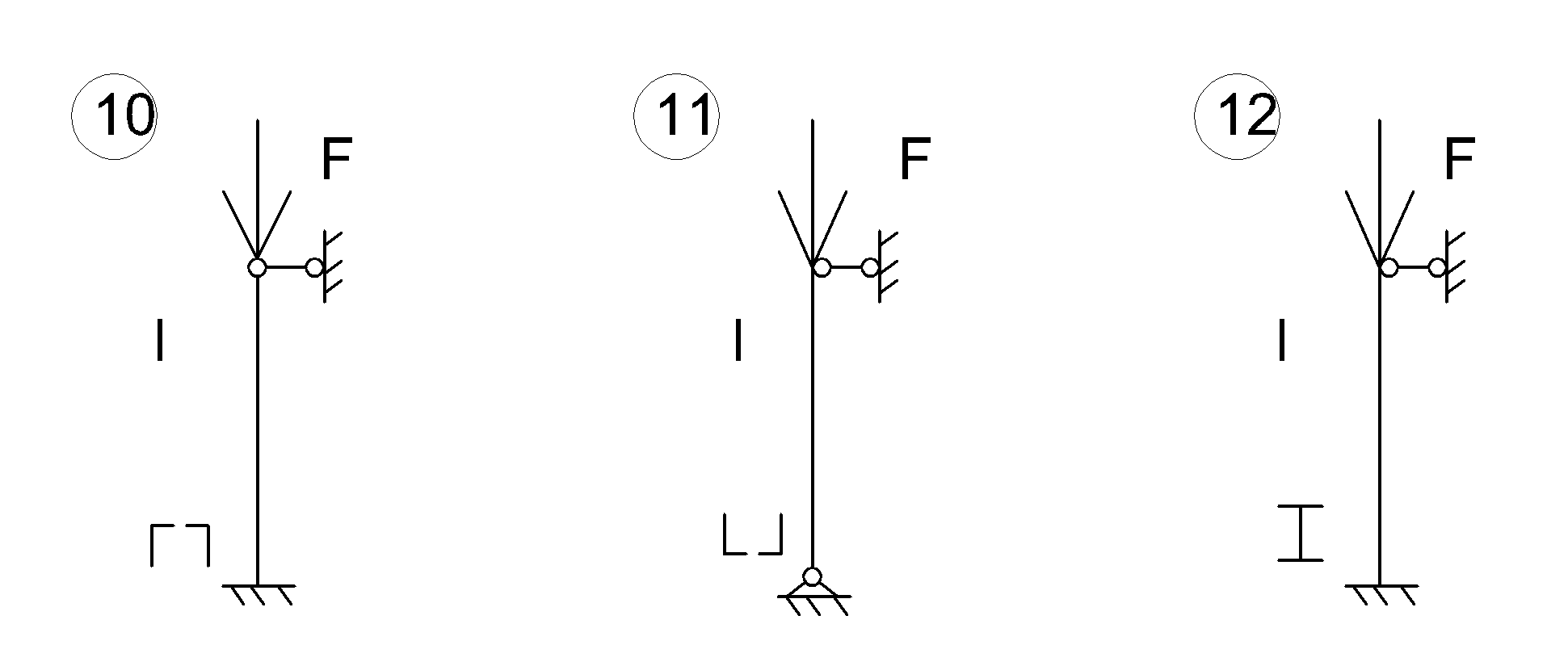

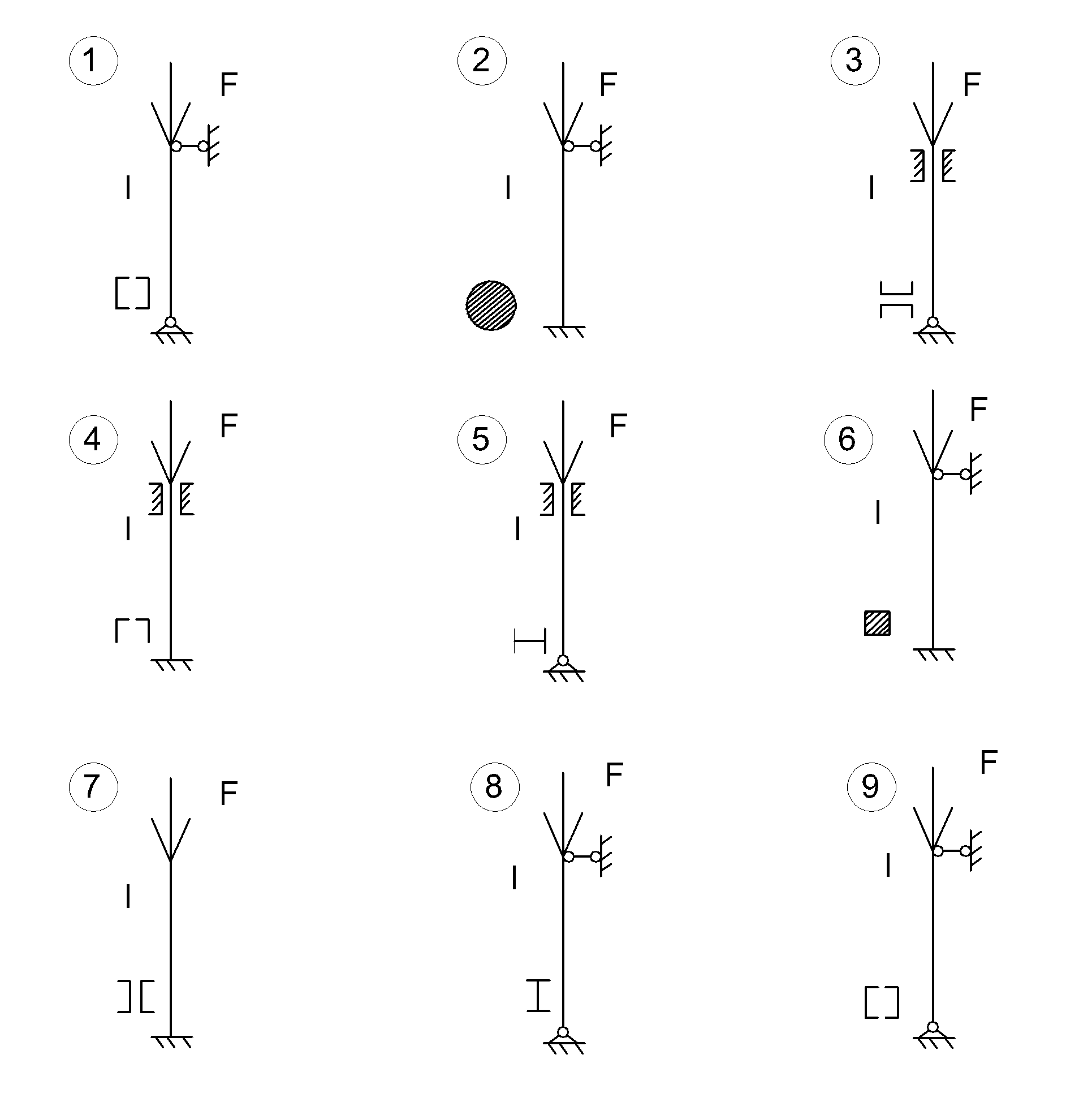

Розрахункові схеми для РГЗ №6
Література
1.Опір матеріалів. Посібник до практичних занять. Оробей В.Ф., Туманський В.І., Зайнулліна Н.С., Мілованова В.В., Солдатов Л.І. ОДАХ, 2008
2. Методические указания по выполнению расчетно-проектировочных работ в курсе сопротивления материалов на тему: «Модули (представления) линейной механики стержневых систем» для студентов 16.03 специальности. Роботягов Д.Д., Снитко А.В., Быкова А.В. ОИНТЭ, 1990.
3. Опір матеріалів. Прикладі розв’язання задач. Посібник до практичних занять та самостійної роботи. Оробей В.Ф., Петров Л.М., Зайнулліна Н.С., Туманський В.І., Мілованова В.В., Солдатов Л.І. ОДАХ, 2008.
4. Сопротивление материалов. Опорный конспект. В.Ф.Оробей. ОГАХ, 2001.
