Теормех – IV семестр кр д-14 Вариант № 1

Применение принципа возможных перемещений к решению задач о равновесии сил, приложенных к механической системе с одной степенью свободы.

№ п/п	Линейные размеры	Силы, Н		Мо мент М Н∙м	Жёсткость пруж С Н/см	Деформац пружины h	Искомая величина
		Q	P
1	ОА=10см	-	-	120	-	-	Р

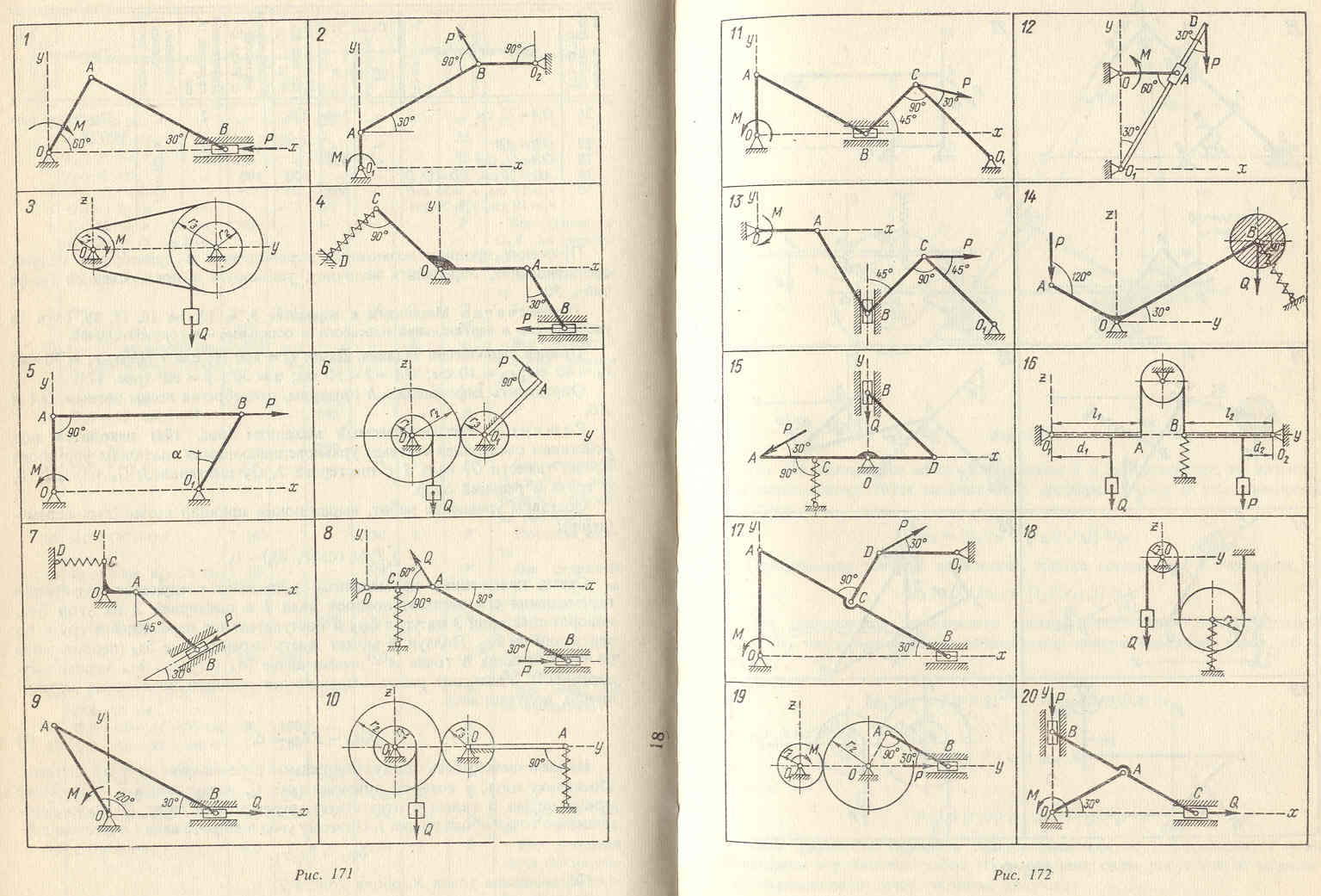

Схема механизма, находящегося под действием взаимно уравновешивающихся сил, показана на рисунке.

Определить величину, запрошенную в последней графе таблицы.

Теормех – IV семестр кр д-14 Вариант № 2

Применение принципа возможных перемещений к решению задач о равновесии сил, приложенных к механической системе с одной степенью свободы.

№ п/п	Линейные размеры	Силы, Н		Мо мент М Н∙м	Жёсткость пруж С Н/см	Деформац пружины h	Искомая величина
		Q	P
2	ОА=20см	-	100	-	-	-	М

Схема механизма, находящегося под действием взаимно уравновешивающихся сил, показана на рисунке.

Определить величину, запрошенную в последней графе таблицы.

Теормех – IV семестр кр д-14 Вариант № 3

Применение принципа возможных перемещений к решению задач о равновесии сил, приложенных к механической системе с одной степенью свободы.

№ п/п	Линейные размеры	Силы, Н		Мо мент М Н∙м	Жёсткость пруж С Н/см	Деформац пружины h	Искомая величина
		Q	P
3	r1=10см r2=30	-	-	100	-	-	Q

Схема механизма, находящегося под действием взаимно уравновешивающихся сил, показана на рисунке.

Определить величину, запрошенную в последней графе таблицы.

Теормех – IV семестр кр д-14 Вариант № 4

Применение принципа возможных перемещений к решению задач о равновесии сил, приложенных к механической системе с одной степенью свободы.

№ п/п	Линейные размеры	Силы, Н		Мо мент М Н∙м	Жёсткость пруж С Н/см	Деформац пружины h	Искомая величина
		Q	P
4	ОC:OA=4:5	-	200	-	-	4	c

Схема механизма, находящегося под действием взаимно уравновешивающихся сил, показана на рисунке.

Определить величину, запрошенную в последней графе таблицы.

Теормех – IV семестр кр д-14 Вариант № 5

Применение принципа возможных перемещений к решению задач о равновесии сил, приложенных к механической системе с одной степенью свободы.

№ п/п	Линейные размеры	Силы, Н		Мо мент М Н∙м	Жёсткость пруж С Н/см	Деформац пружины h	Искомая величина
		Q	P
5	ОА=100см	-	-	10	-	-	Р

Схема механизма, находящегося под действием взаимно уравновешивающихся сил, показана на рисунке.

Определить величину, запрошенную в последней графе таблицы.
