Индукционные реле тока и напряжения
Реле с короткозамкнутыми витками (экранами).
Реле (рис. 2.1) имеет электромагнит 1, охватывающий своими полюсами укрепленный на оси диск 2. На верхнем и нижнем полюсах электромагнита насажены короткозамкнутые медные витки 3, охватывающие часть сечения полюсов. Токи в обмотке реле Iр и короткозамкнутом витке Iк создают магнитные потоки Фр и Фк, положительные направления которых показаны на рис. 2.1 Из-под
сечения
полюса
I,
охваченного короткозамкнутым
витком, выходит результирующий
магнитный
поток
I
=
р1
+
к1.
Из-под второй
части полюса (сечение II)
выходит магнитный поток
II
=
р2
-
К2.
Оба магнитных
потока пронизывают
диск, индуктируя в
нем вихревые токи.

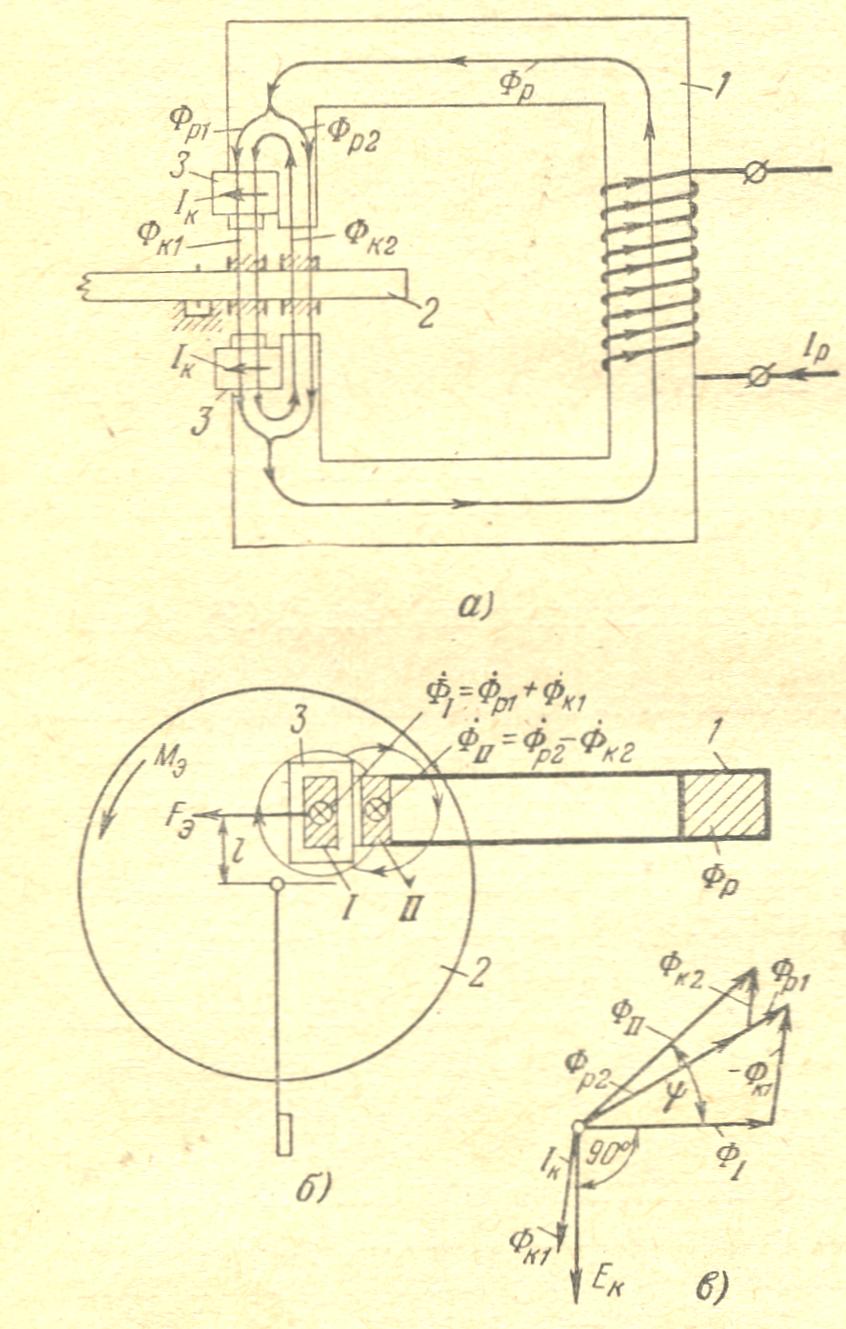

Рис. 2.1 Принцип устройства индукцион- ного реле тока или напряжения с коротко- замкнутыми витками.
а и б — принцип устройства; в — векторная диаграмма
Конструкция с короткозамкнутым витком обеспечивает создание двух
сдвинутых по фазе и смещенных в пространстве магнитных потоков I и II
за счет расщепления на две составляющие магнитного потока, создаваемого обмоткой реле р Взаимодействие магнитных потоков I и II с индуктированными в диске токами создает электромагнитную силу и действующий на диск момент, который приводит его во вращение. С увеличением тока в обмотке реле 1Р возрастает скорость вращения диска и соответственно уменьшается время действия реле tp.
tp
Зависимая часть
Р
исунок
t=const
Независимая
часть
IР
Для получения ограничено зависимой характеристики параметры реле подбираются так, чтобы при токах, соответствующих независимой части характеристики, магнитопровод реле насыщался. При насыщении магнитопровода увеличение тока реле IР не вызывает увеличение магнитных потоков I и II, в результате чего скорость вращения диска и выдержка времени реле остаются неизменными.
Токовое индукционное реле серии рт-80 и рт-90
Отечественная
промышленность выпускает токовые реле
серии РТ-80
и РТ-90 (рис. 2.2). Реле состоит из двух
элементов: индукционного
с
ограниченно зависимой характеристикой
времени

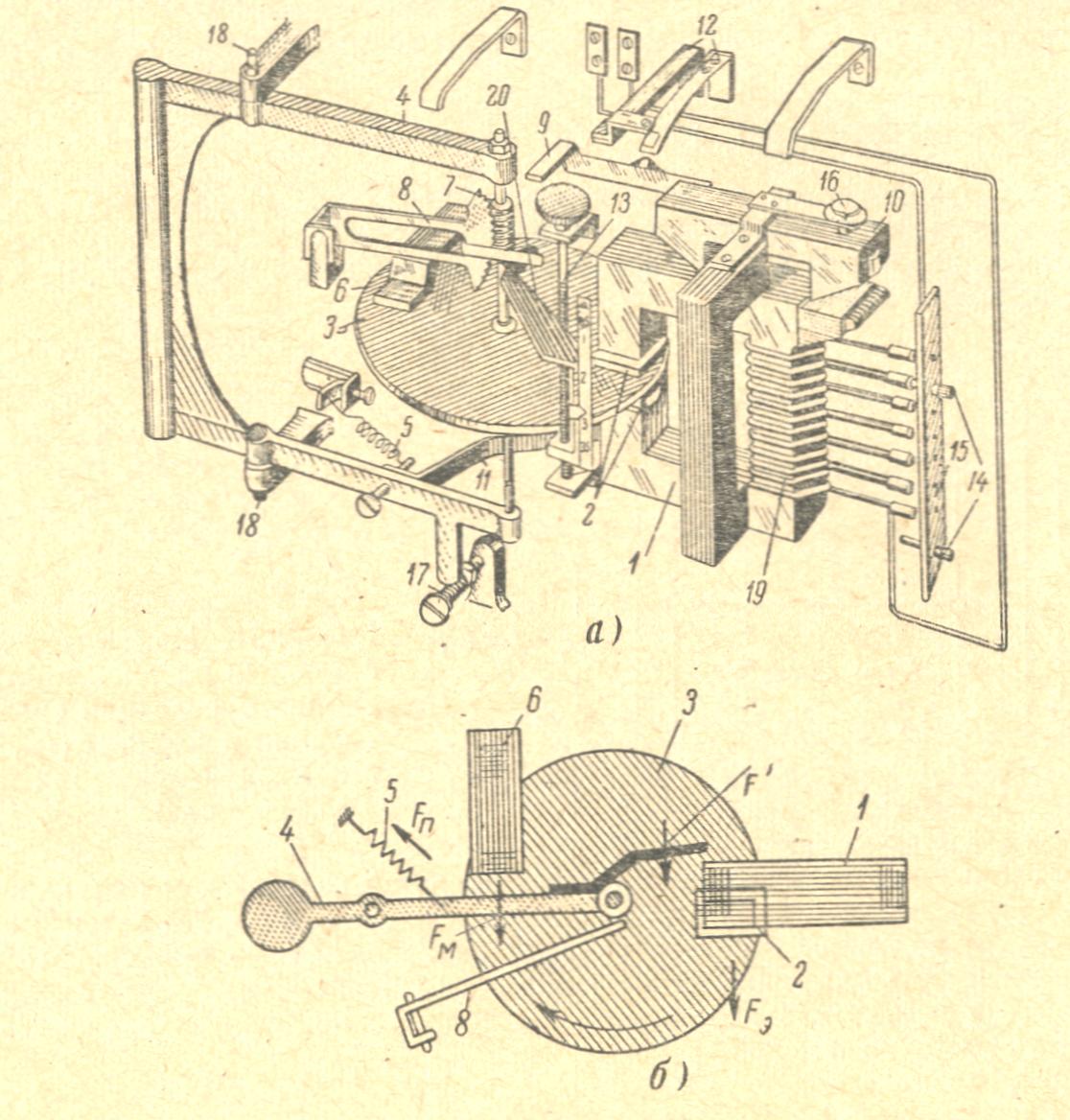

Рис. 2.2 Токовое реле типа РТ-80.
а — конструкция реле; б — силы, действующие на диск подвижной рамки.
действия и электромагнитного — действующего мгновенно и называемого поэтому отсечкой.
Совместная работа обоих элементов позволяет получить характеристику выдержки времени, показанную на рис. 2.3, весьма удобную в эксплуатации. При токах больше тока срабатывания электромагнитного элемента Iэ.с.р реле работает без выдержки времени. При токах, меньших Iэ.с.р, работает индукционный элемент реле с ограниченной зависимой выдержкой времени.
