Белгородский государственный технологический университет им. В. Г. Шухова
Кафедра электротехники и автоматики
Преподаватель ___________________
«__» ___________ 200__ года
Группа ___________________
Студент__________________
Рабочее место №__
4 перемычки
Лабораторная работа №2 (м219-эспп) Испытание максимальной токовой защиты с применением индукционного токового реле
Цель работы:
Изучить особенности применения защиты, ее достоинства и недостатки, устройство и работу индукционного реле.

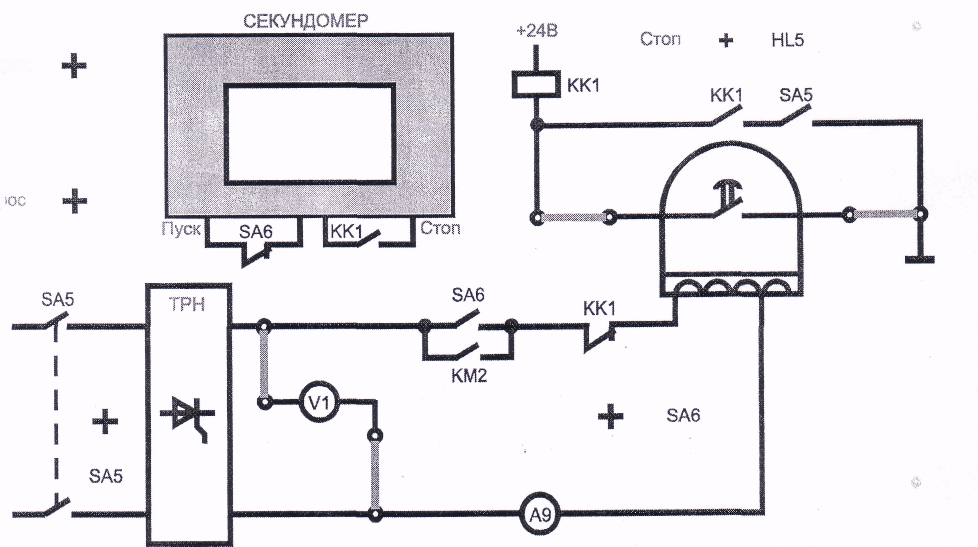

Рис. 2.1
Основные параметры реле РТ-85/1:
номинальный ток – 10 А;
номинальная частота – 50 Гц или 60 Гц;
уставка на ток срабатывания индукционного элемента – 4; 5; 6; 7; 8; 9; 10 А;
уставка на время срабатывания – 1÷4 сек (при десятикратном токе срабатывания индукционного элемента);
уставка на кратность тока срабатывания элемента отсечки – 2÷8 (т.е. отношение тока срабатывания отсечки к току срабатывания индукционного элемента);
коэффициент возврата – не менее 0.8 (т.е. отношение тока возврата реле в исходное состояние к току срабатывания реле);
потребляемая мощность реле серии РТ-80 – не более 10 ВА.
1. Определение тока срабатывания индукционного элемента реле
Табл. 2.1
Уставка, с |
1 |
2 |
3 |
4 |
Iср, А А9 |
|
|
|
|
U, В V1 |
|
|
|
|
2. Определение тока срабатывания электромагнитного элемента реле (тока отсечки)
Табл. 2.2
Уставка индукционного элемента |
1 |
2 |
3 |
4 |
5 |
Ток срабатывания электромагнитного элемента Iср, А А9 |
|
|
|
|
|
U, В V1 |
|
|
|
|
|
3. Определение зависимости времени срабатывания реле от тока в обмотке
а) уставка индукционного элемента реле минимальна
Табл. 2.3
Ток в обмотке реле Iр, А |
0.15 |
0.20 |
0.22 |
0.24 |
0.26 |
0.28 |
0.30 |
Время срабатывания tc, с |
|
|
|
|
|
|
|
б) уставка индукционного элемента реле максимальна
Табл. 2.4
Ток в обмотке реле Iр, А |
0.15 |
0.20 |
0.22 |
0.24 |
0.26 |
0.28 |
0.30 |
Время срабатывания tc, с |
|
|
|
|
|
|
|
Работа схемы
Выводы по работе:
Порядок выполнения лабораторной работы №2 (м219-эспп)
4 Перемычки
Убедиться, что все выключатели стенда выключены (находятся в нижнем положении).
Собрать схему рис. 2.1.
Изучить устройство реле РТ-85/1.
Ознакомиться с порядком выполнения работы.
Доложить преподавателю о готовности к выполнению работы.
Убедиться, что SA15 выключен (рычажок находится в нижнем положении RP1). Регулятор RP1 установить в крайнее левое положение.
На РТ-85/1 установить уставку 1s (1 секунда).
С разрешения преподавателя включить тумблеры «Сеть», SA5 и SA6.
