Санкт-Петербургский государственный архитектурно-строительный университет

Факультет__________________________

Специальность______________________

Кафедра____________________________

УТВЕРЖДАЮ:

Зав.кафедрой_________________

подпись

________________________________

уч.степень, звание, инициалы, фамилия

«______» ____________20____ г.

Задание на выполнение дипломного проекта (работы)

Студенту____________________________________________________

Тема работы (проекта)________________________________________

____________________________________________________________

Срок сдачи законченного проекта (работы)_______________________

Исходные данные к проекту (работе)____________________________

____________________________________________________________

____________________________________________________________

____________________________________________________________

Содержание расчетно-пояснительной записки*___________________

____________________________________________________________

____________________________________________________________

____________________________________________________________

Перечень графического материала*_____________________________

____________________________________________________________

____________________________________________________________

____________________________________________________________

Рекомендуемая литература*____________________________________

____________________________________________________________

____________________________________________________________

* В соответствии с данными методическими указаниями.

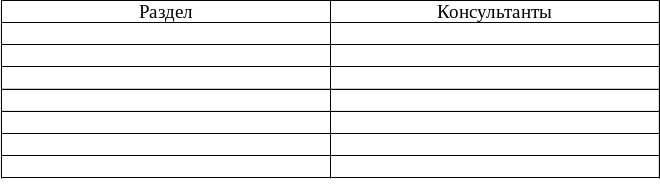

Консультанты по отдельным разделам проекта (работы)

Дата выдачи задания__________________________________________

Руководитель проекта

(работы) (подпись)

________________________________________

уч. степень, звание, инициалы, фамилия

Приложение 2

Санкт-Петербургский государственный архитектурно-строительный университет

Факультет__________________________

Кафедра____________________________

Расчетно-пояснительная записка к дипломному проекту (работе)

____________________________________________________________

____________________________________________________________

Проект (работу) выполнил студент______________________________

«_______»_____________20 __ г.

Санкт-Петербург

20___ г.

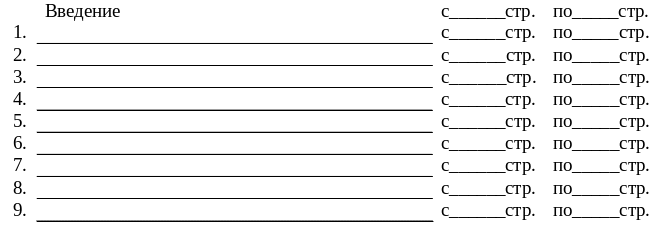

СОДЕРЖАНИЕ

Список литература_______________________________________

Приложение____________________________________________

ПЕРЕЧЕНЬ ГРАФИЧЕСКОГО МАТЕРИАЛА

Лист 1. _____________________________________________________

Лист 2.______________________________________________________

Лист 3.______________________________________________________

Лист 4.______________________________________________________

Лист 5.______________________________________________________

Лист 6.______________________________________________________ Лист 7.______________________________________________________

Лист 8.______________________________________________________

Лист 9.______________________________________________________

Лист 10._____________________________________________________

Лист 11._____________________________________________________

Лист 12._____________________________________________________

Лист 13._____________________________________________________

Лист 14._____________________________________________________

Лист 15._____________________________________________________

Приложение 3

Штамп дипломного проекта для оформления чертежей

студентов дипломников кафедры ТСП

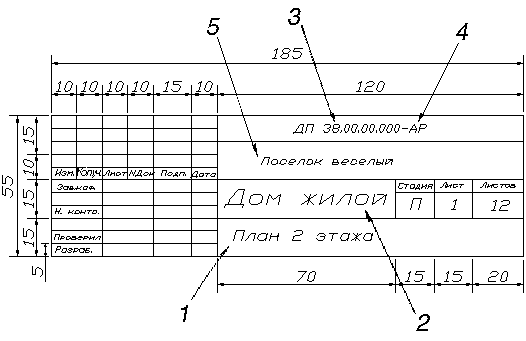

Обозначения: 1 – содержание листа; 2 – наименование объекта; 3 – индекс кафедры ТСП; 4 – архитектурно-строительный раздел (для других разделов: КР – конструктивный, ПР – производственный, ЭР – экономический); 5 – район строительства.

Зав. кафедрой ТСП – Верстов В.В.

Н. контр. – Лихачев В.Д.

Проверил – Ф.И.О. руководителя дипломного проекта или Ф.И.О. консультанта по разделу

Разработал – Ф.И.О. студента.

Приложение 4

Состав и содержание технологических карт

Технологическая карта должна состоять их следующих разделов: область применения, общие положения, организация и технология выполнения работ, требования к качеству работ, потребность в материально-технических ресурсах, техника безопасности и охрана труда, технико-экономические показатели.

Основные данные о технологическом процессе приводятся в табл. 1.

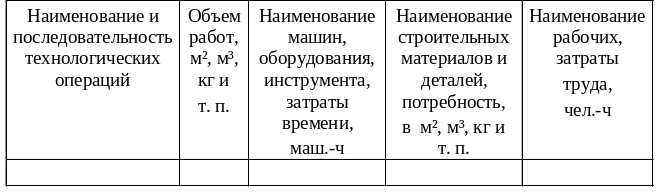

Таблица 1

Технологический процесс

Описание технологического процесса должно содержать:

1) указания по организации рабочих мест, включая схемы размещения рабочих и средств механизации;

2) мероприятия по обеспечению устойчивости конструкций и частей зданий (сооружения) в процессе возведения (разборки);

3) условия, обеспечивающие требуемую точность строительных работ (табл. 2);

4) перечень и последовательность выполнения технологических процессов;

5) порядок совмещения технологических процессов и операций во времени и в пространстве с учетом безопасности работ;

6) схемы строповки, установки, выверки, временного и постоянного закрепления сборных конструкций с указанием марок используемых устройств, их основных характеристик, очередности выполнения операций;

7) схемы выполнения строительных (технологических) процессов устройства отдельных конструкций здания (полы, отделка, кровля и т.п.).

Таблица 2

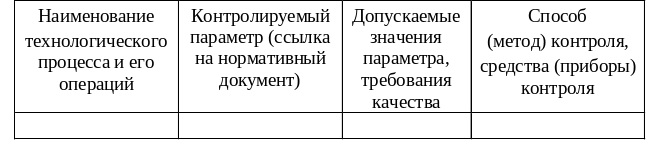

Мероприятия по обеспечению точности строительных работ

В разделе приводятся схемы входного контроля применяемых строительных материалов, изделий и конструкций; операционного контроля технологического процесса; приемочного контроля качества работ.

Ведомости потребности в материально-технических ресурсах приводятся в табличном виде (табл. 3 – 5).

Таблица 3

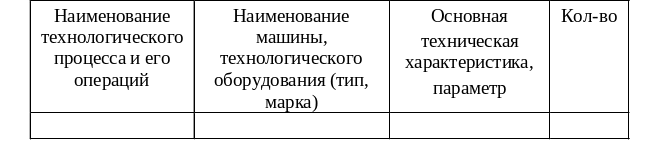

Машины и технологическое оборудование

Таблица 4

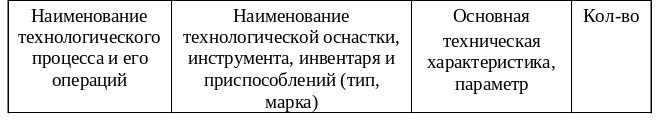

Технологическая оснастка, инструмент, инвентарь и приспособления

Таблица 5

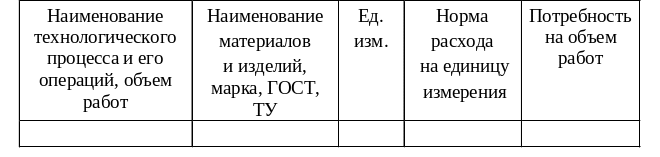

Материалы и изделия

Раздел охрана труда и техники безопасности должен содержать:

1) перечень опасных производственных факторов, связанных с технологией и условиями производства работ, расчет границ зон действия опасных факторов;

2) решения по охране труда и технике безопасности, принятые для данной технологии;

3) мероприятия по обеспечению устойчивости отдельных конструкций и всего здания в процессе его возведения или разборки;

4) схемы производства работ с указанием опасных зон, устройств и конструкций ограждений, предупреждающих надписей и знаков, способов освещения рабочих мест;

5) мероприятия по электробезопасности;

6) мероприятия по ограничению опасных зон вблизи мест перемещения грузов кранами.

В разделе технико-экономических показателей приводятся продолжительность выполнения работ, затраты труда и машинного времени, калькуляция затрат труда и машинного времени, график производства работ, сметные расчеты затрат.

Калькуляция затрат труда и машинного времени производится в табличном виде (табл. 6).

Таблица 6

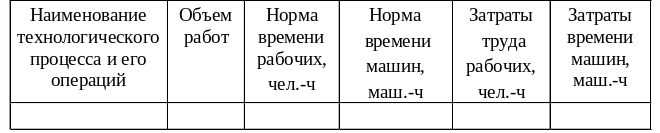

Калькуляция затрат труда и машинного времени

В калькуляцию, кроме основных, включаются вспомогательные процессы, например разгрузка, раскладка и складирование строительных конструкций и материалов в рабочей зоне, организация рабочих мест с установкой и закреплением средств подмащивания, приготовление и подача растворов и другие виды работ, монтаж крановых путей.

График производства работ составляется на отдельном листе по данным табл. 7.

Таблица 7

Расчет продолжительности технологического процесса
