Лабораторная работа № 5. Инструмент Shape (Форма)

Цель работы – освоить ключевые слова в связи с понятим «форма», изучить средства CorelDRAW для для редактирования формы объектов, овладеть следующими основными приемами.

При создании объектов, составляющих графическое изображение, не удается сразу же придать им необходимые свойства и форму. Одно из преимуществ CorelDRAW состоит в том, что для изменения формы построенного ранее объекта нет необходимости строить его заново.

Большинство операций по изменению формы объектов выполняются инструментами, сведенными в панель инструмента Shape (Форма).

Рис. 5.1. Инструменты для редактирования формы объектов

Инструмент Shape (Форма) — основное средство редактирования формы объектов. В общем случае инструмент Shape (Форма) выбирается в наборе инструментов так же, как любой другой инструмент.

Упражнение 5.1. Закругление углов прямоугольника

В этом упражнении рассматривается один из приемов закругления углов прямоугольника — всех вместе и по отдельности.

1. Построим прямоугольник произвольных размеров.

2. Выберем в наборе инструментов инструмент Shape (Форма), переместим его указатель на любой из расположенных в углах прямоугольника узлов, и перетащим его вдоль любой из сторон прямоугольника.

Рис. 5.2. Закругление углов прямоугольника инструментом Shape

3. Построим еще один прямоугольник рядом с первым. Теперь попробуем закруглить только один из его углов. Для этого наведем указатель инструмента Rectanchaptere (Прямоугольник) на узел, расположенный в правом верхнем углу прямоугольника, и перед началом перетаскивания узла щелкнем мышью.

4. После щелчка сбрасывается выделение всех узлов, кроме того, на котором был выполнен щелчок. Теперь перетаскивание узла приводит к закруглению только выделенного угла прямоугольника.

5. Перетаскиваем узел вдоль короткой стороны прямоугольника «до упора».

6. Щелчком мыши отожмем на панели атрибутов кнопку блокировки раздельного закругления углов. Введем в левое нижнее поле из группы полей для задания коэффициентов закругления углов значение 50 и щелкните в любом другом поле той же панели. Обратить внимание, как закруглился левый нижний угол прямоугольника.

Инструмент Shape и манипулирование узлами кривых

Согласно принятой в CorelDRAW моделью линии мы знаем, что линии состоят из сегментов (прямолинейных и криволинейных) и узлов (сглаженных, симметричных, точек излома), расположенных в точках соединения сегментов друг с другом и на краях незамкнутых линии. Нам также известно, что наклон и форма криволинейных сегментов определяются расположением направляющих точек узлов на концах этих сегментов.

В CorelDRAW редактирование формы кривой выполняется главным образом за счет воздействия на ее узлы инструментом Shape (Форма).

Выделение узлов

Узлы выделяют теми же приемами, что объекты, только активным инструментом должен быть не Pick (Выбор), a Shape (Форма).

Перетаскивание направляющих точек узла

Поведение сегментов, входящих и выходящих из узла линии, определяется расположением направляющих точек. Чтобы изменить форму сегмента, достаточно перетащить соответствующие ему направляющие точки указателем инструмента Shape (Форма).

Упражнение 5.2. Перетаскивание направляющих точек

Цель этого упражнения - освоить коррекцию формы сегмента кривой, примыкающего к узлу, а также выяснить, каким образом тип узла влияет на результаты выполнения этой операции.

1. Начнем с построения кривой, близкой по форме к периоду синусоиды. Для этого выберем инструмент Bezier (Кривая Безье).

Рис. 5.3. Перетаскивание направляющих точек узлов различных типов: точки излома (а). сглаженного узла (б), симметричного узла (в)

2. Разместим копию построенной кривой справа от нее. Для этого временно выберите инструмент Pick (Выбор), нажав клавишу пробела, и перетащим выделенную кривую вправо. Возвратим активность инструменту Shape (Форма). Раскрыв контекстное меню выделенного узла, воспользуемся командой Smooth (Сглаженный). Аналогичным образом построим справа от копии кривой еще одну ее копию, а затем преобразуем второй узел исходной кривой в точку излома, воспользовавшись командой Cusp (Точка излома) контекстного меню.

Рис. 5.4. Контекстное меню выделенного узла кривой

3. Выделим второй узел левой кривой и обратим внимание на строку состояния, где указан тип выделенного узла — Cusp (Точка излома). Переместим указатель инструмента на нижнюю направляющую точку и перетащим ее таким образом, чтобы она расположилась примерно посередине между вторым и третьим узлами кривой (см. второй ряд на рис. 5.3, а).

4. Выполним аналогичное редактирование положения направляющей точки второго узла копии кривой.

5. Выполним то же редактирование положения направляющей точки для второго узла правой копии кривой.

6. В заключение упражнения самостоятельно исследовать влияние положения направляющих точек крайних узлов кривой на ее форму.

Перемещение узлов

Выделенный узел или совокупность выделенных узлов можно перемещать всеми приемами перемещения объектов.

Редактирование узлов

Команды редактирования выделенного узла приведены в контекстном меню этого узла.

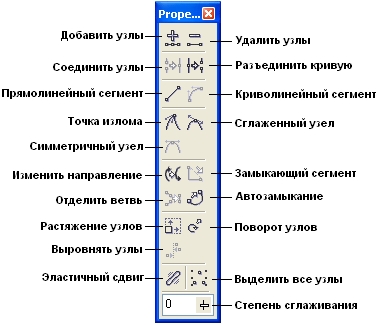

Рис. 5.5. Панель атрибутов для совокупности выделенных узлов кривой

Добавление и удаление узлов

Часто для придания кривой желаемой формы требуется разместить на ней новые узлы. Простейший способ — выполнить двойной щелчок указателем инструмента Shape (Форма) в той точке кривой, где должен появиться новый узел.

Чтобы удалить узел кривой, достаточно выделить его и нажать Del пли щелкнуть на кнопке удаления узлов на панели атрибутов.

Одиночный узел можно удалить, не выделяя его, двойным щелчком на нем указателем инструмента Shape (Форма).

Сглаживание кривой

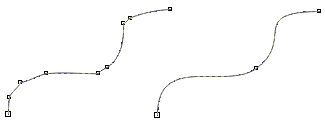

Рис. 5.6. Исходная кривая и результат ее сглаживания

Инструмент Shape и текстовые объекты

Инструмент Shape (Форма) в некоторых случаях позволяет быстрее выполнять операции форматирования как фигурного, так и простого текста.

Если выбрать инструмент Shape (Форма) и щелкнуть им на текстовом объекте, рамка выделения не появится.

Рис. 5.7. Текстовый объект, выделенный инструментом Shape

Перетаскивая указателем узлы символов, можно смещать их, а перетаскивая стилизованные стрелки, — менять управляющие параметры форматирования текста.

Корректировка расстояния между смежными символами

Чтобы изменить принятое по умолчанию расстояние между смежными символами текста, достаточно перетащить указателем инструмента Shape (Форма) стилизованную стрелку вправо или влево. При перемещении ее вправо от текстового объекта межсимвольное расстояние будет увеличиваться, при перемещении влево — уменьшаться (рис. 5.8).

Рис. 5.8. Корректировка межсимвольного расстояния в блоке фигурного текста указателем инструмента Shape

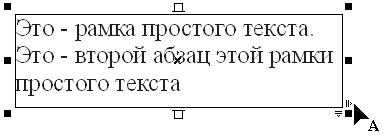

Рис. 5.9. Стилизованные стрелки и указатель временно активизированного инструмента Shape при работе с рамкой простого текста

Корректировка расстояния между смежными словами

Если корректировку межсимвольного расстояния выполнять при нажатии Shift, корректироваться будут только расстояния между смежными словами (то есть ширина символа пробела). Если воспользоваться Ctrl, то результат будет противоположным, будет регулироваться межсимвольное, но не расстояние между словами.

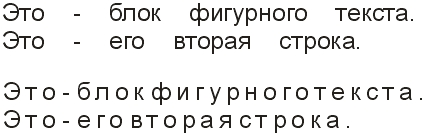

Рис. 5.10. Корректировка межсловного (сверху) и межсимвольного за исключением пробелов (снизу) расстояний

Корректировка расстояния между смежными строками

С помощью инструмента Shape (Форма) можно регулировать и междустрочное расстояние (интерлиньяж) как для блоков фигурного текста, так и для рамок простого текста. Для этого следует выделить текстовый объект инструментом Shape (Форма) и перетаскивать в вертикальном направлении вертикальную стилизованную стрелку, расположенную слева и внизу от него.

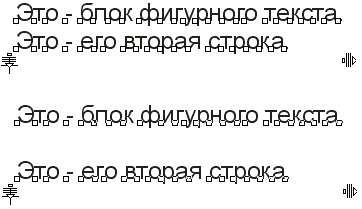

Рис. 5.11. Корректировка межстрочного расстояния с помощью инструмента Shape
